Гидроакустический комплекс СМАЗ для мониторинга акустического «загрязнения»
зоны работ морских буровых платформ
|
|
|
Описание
Комплекс СМАЗ
предназначен для мониторинга акустического «загрязнения» зоны работ
морских буровых платформ.
Комплекс включает в себя:
- донную станцию, предназначенную для непрерывного контроля
уровней акустических шумов в акватории;
- бортовую станцию, предназначенную для составления акустического
портрета акватории и периодического контроля уровней шумов в радиусе
до 60 км от опорной точки акватории.
|
Назначение
Донная станция предназначена для непрерывного мониторинга уровня акустических
шумов акватории в третьоктавных полосах в диапазоне частот от 2 до 30000 Гц.
Опускаемый модуль донной станции устанавливается в заданной точке акватории,
например, на границе обитания тех представителей морской фауны, для которых
наличие антропогенного шума, превышающего установленные уровни, либо
неприемлемо, либо ведет к изменению образа жизни. Превышение заданного
порогового значения уровня шума индицируется на экране пульта управления и
фиксируется в памяти. Пульт управления может располагаться на берегу или,
например, на буровой платформе. Сигнал о превышении порогового значения может
быть выведен на световой или звуковой индикатор.
Бортовая станция, состоящая из автономного опускаемого модуля и
располагаемого на борту судна обеспечения пульта считывания и обработки
информации, предназначена для создания карты уровней шумов акватории.
Чувствительность приёмников градиента давления и приёмников давления
обеспечивает приём акустических сигналов ниже уровня штилевых шумов
Технические характеристики
|
Частотный диапазон |
| 1-й канал (приёмник градиента давления), Гц |
|
2 - 500 |
| 2-й канал (приёмник градиента давления), Гц |
|
2 - 500 |
| 3-й канал (приёмник давления), кГц |
|
0,5 - 4 |
| 4-й канал (приёмник давления), кГц |
|
4 - 30 |
Максимальное гидростатическое давление, атм |
| Донный модуль |
|
100 |
| Бортовой модуль |
|
10 |
Эксплуатационные параметры
| Напряжение электропитания (частота 50 Гц), В |
|
220±10% |
| Мощность, потребляемая устройством, ВА |
|
600 |
| Размер донного модуля, ∅мxм |
|
1,5x1,0 |
| Размер бортового модуля, ∅мxм |
|
0,2x1,0 |
| Масса донного модуля (в воздухе), кг |
|
10 |
| Масса бортового модуля (в воздухе), кг |
|
5 |
| Длина кабельной линии донного модуля, м |
|
150 |
| Длина тросовой линии бортового модуля, м |
|
150 |

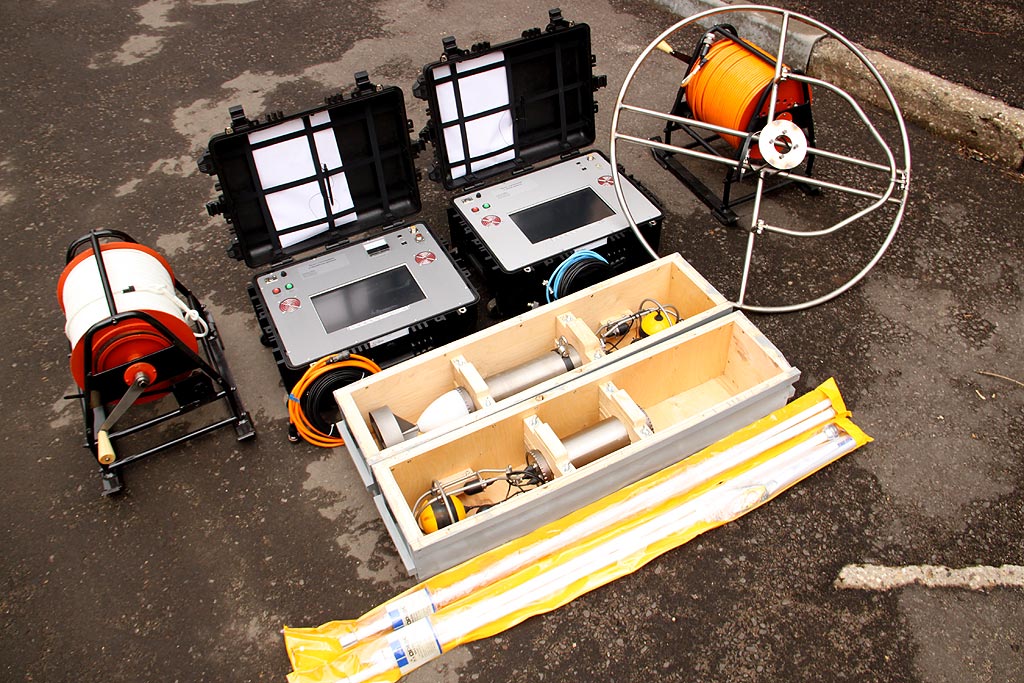

Комплект поставки
| Донный модуль |
|
1 шт. |
| Бортовой модуль |
|
1 шт. |
| Вьюшка с кабелем для донного модуля |
|
1 шт. |
| Вьюшка с тросом для бортового модуля |
|
1 шт. |
| Пульт управления донной станции |
|
1 шт |
| Пульт управления бортовой станции |
|
1 шт. |
| Руководство по эксплуатации |
|
2 шт. |
|
Результаты натурных испытаний в морской акватории
|
|

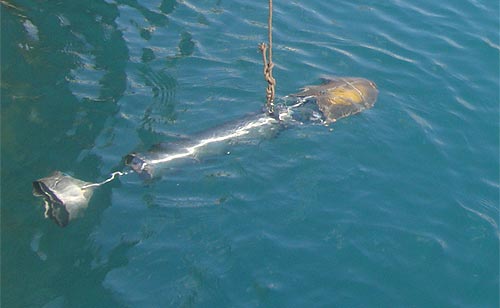

Бортовой модуль
|
|

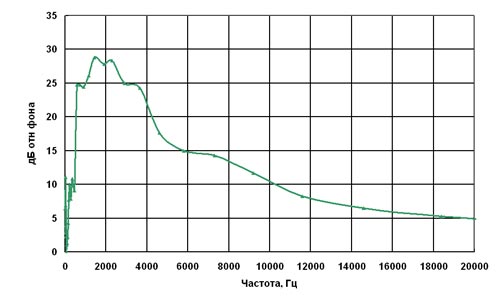

Запись шумов проходящего судна
|
|
|
|
|
|
