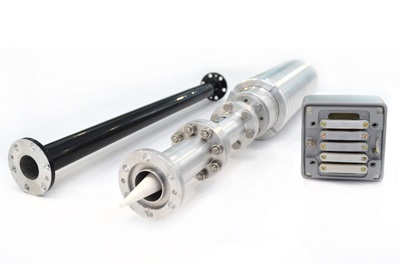

Система микрорадарной локации
Система микрорадарной локации предназначена для измерения уровня жидкого
компонента топлива в баке ЖРДУ в процессе заправки, стоянки, предпусковых
операций и в процессе полета. Точность и стабильность измерений не зависит
от влияния дестабилизирующих факторов температура окружающей среды, наличие
испарений внутри резервуара, агрессивный характер контролируемого продукта и
т.п.), возможность работы во взрывоопасных зонах.
Основные преимущества системы
Радиолокационный метод измерения уровня применяемый в системе позволяет:
- увеличить точность измерения не зависимо от влияния
дестабилизирующих факторов;
- уменьшить потребляемую мощность системы измерения;
- проводить измерения жидких и сыпучих материалов.
- проводить измерения материалов типа амил, жидкий кислород;
- обеспечить высокую частоту измерения до 30 Гц;
- исключить необходимость использования большого числа датчиков, что
приведет к увеличению надежности и снижению эксплуатационных расходов.
Внедрение системы позволит значительно сократить расходы в процессе
изготовления и эксплуатации изделия. Непрерывное измерение позволит
оценивать гарантийные запасы топлива и уменьшать массу изделия. Масса и
энергетические характеристики, позволяют применять систему в разных областях
промышленности.
| Диапазон измерения, м |
0,5 ÷ 10 |
| Погрешность измерения, мм |
2,5 |
| Напряжение питания, В |
24 ÷ 34 |
| Частота измерения, Гц |
10 |
| Масса без волновода , не более, кг |
4,5 |
| Рабочая температура окружающей среды, ˚С |
-10 ÷ +50 |
| Температура измеряемой среды, ˚С |
-185 ÷ +350 |
| Габаритные размеры уровнемера, мм |
Ø = 90мах;
L = 320мах |
| Габаритные размеры блока БСИ, мм |
90 х 90 х 66 |
| Ток потребления в режиме термостатирования, не более, А |
0,8 |
| Ток потребления, обычный режим, не более, А |
0,4 |
| Длина линии связи "уровнемер –блок БСИ", не более, м |
60 |
| Длина линии связи "блок БСИ - телеметрическая система", не
более, м |
10 |
| Передача информации последовательным кодом, В |
0,5 ÷ 5 |
|
