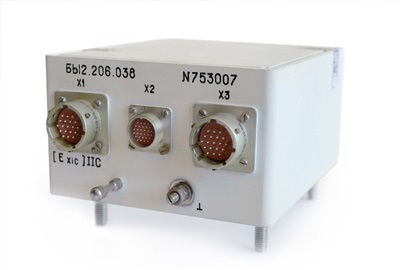

Преобразователь ПТТ-4
Преобразователь ПТТ-4 предназначен для непрерывного преобразования
информации четырех термоэлектрических термометров
и одного термометра сопротивления в аналоговое напряжение постоянного тока.
| Число измерительных каналов |
4 |
| Один непрерывный канал для датчика термометра сопротивления |
(R0=100 Ом) |
| Четыре диапазона измерения, мВ |
- от -5 до 10 мВ
- от -5 до 20 мВ
- от -5 до 40 мВ
- от -5 до 60 мВ |
| Схема подключения термометров термоэлектрических |
трех/двух – проводная |
| Схема подключения термометра сопротивления |
трехпроводная |
| Длина линии связи преобразователя с датчиками, м, до |
50 |
| Выходной сигнал - напряжение постоянного тока, В |
0 ÷ 6,2 |
| Напряжение питания, В |
27+7-4 |
| На сопротивление нагрузки не менее, кОм |
10 |
| Погрешность преобразования, не более, % |
0,5 |
| Рабочий диапазон температур, В |
-50 ÷ +50 |
| Ток потребления, не более, мА |
150 |
| Габаритные размеры, мм |
140 х 107 х 62 |
| Масса преобразователя, кг |
1,2 |
|
