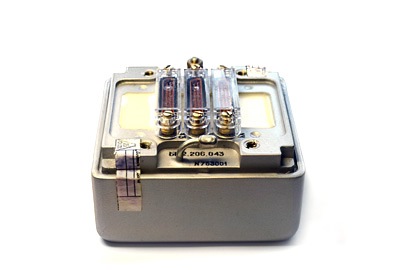

Измерительный преобразователь БЕСТЕР, ФОТОН
ДВУХКАНАЛЬНЫЙ (БЫ2.206.021 ТУ и БЫ2.206.043 ТУ)
Предназначены для преобразования информации, поступающей с теплоприёмника
суммарного теплового потока
ФОА 020 или
ФОА 036 в нормализованный аналоговый сигнал, пригодный для приёма
системой регистрации.
ИП изготовлены в микроэлектронном исполнении в виде функционально
законченного блока. Имеют 2 канала преобразования: канал измерения
сопротивления с диапазоном входных сопротивлений от 130 до 600 Ом и канал
измерения напряжения с диапазоном входных напряжений от 0 до 108 мВ. Канал
измерения напряжения обеспечивает автоматическое разбиение диапазона
измерения на 4 поддиапазона с адаптивно изменяющимся коэффициентом усиления.
ИП обеспечивает подачу на нагреватель теплоприемника постоянного напряжения
с величиной силы тока до 100 мА. ИП обеспечивает необходимую точность
измерений при расстоянии от теплоприемника до ИП до 15 метров и передачу
результатов измерений на средства регистрации (по кабелю) на расстояние до
500 метров. Выходной сигнал ИП по каналу измерения напряжения представляет
собой информацию о номере поддиапазона в виде параллельного двоичного кода
(логический «0» 0…0,3 В, логическая «1» – 4,5…5,5 В) и напряжение от 0 до 6
В в зависимости от величины входного сигнала в пределах поддиапазона; по
каналу измерения сопротивления – напряжение от 0 до 6 В. Погрешность
измерения напряжения не превышает ± 0,3 мВ (по входу), измерения
сопротивления – ± 2,0 Ом. ИП устанавливается на изделии на специальный
кронштейн при помощи 4-х винтов М4-7g.
Диапазон входных сигналов:
по каналу сопротивления, Ом
по каналу напряжений, мВ |
130 ÷ 600
0 ÷ 108 |
Автоматическое разбиение диапазона измерения по каналу
напряжения, мВ
1-й поддиапазон
2-й поддиапазон
3-й поддиапазон
4-й поддиапазон |
0 ÷ 4 (± 0,2)
4 (± 0,2) ÷ 12 (± 0,4)
12 (± 0,4) ÷ 36 (± 0,8)
36 (± 0,8) ÷ 108 |
| Напряжение питания, В |
27+7-4 |
| Ток потребления, не более, мА |
50 |
| Выходные аналоговые сигналы, В |
0 ÷ 6 |
| Уровень логического «0»/ логической «1», В |
(0 ÷ 0,3)/ (4,5 ÷ 5,5) |
| Максимальная длина кабеля до теплоприемника, м, до |
15 |
| Максимальная длина кабеля до регистратора, м, до |
500 |
Предел допускаемых погрешностей:
по каналу измерения напряжения, мВ
по каналу измерения сопротивления, Ом |
± 0,3
± 2 |
| Время непрерывной работы/ технический ресурс работы, час |
500/1000 |
| Время установления выходного сигнала, не более, с |
0,05 |
| Время готовности к работе после подачи напряжения питания,
не более, мин |
3 |
| Сопротивление изоляции в нормальных условиях, не менее, МОм |
20 |
| Габаритные размеры, мм |
88 × 83 × 44 |
| Тип разъемов (соединителей) |
розетка ОНП–ЖИ-8-42/46 × 8 |
| Масса, не более, кг |
0,4 |
 |
