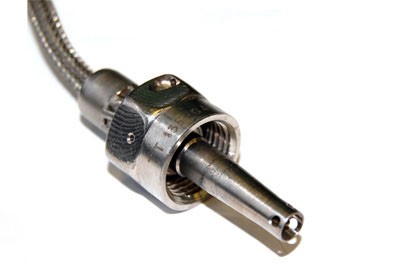

Датчик температуры ТТ 135
ТЕРМОМЕТР ТЕРМОЭЛЕКТРИЧЕСКИЙ (БЫ2.821.135 ТУ)
Предназначен для измерения температуры газовых и жидкостных неагрессивных
сред. Чувствительным элементом термометра является термопара на основе
термопарных проволок хромель и алюмель диаметром 0,7 мм для ТТ 135…ТТ 135 –
03 и на основе термопарных проволок хромель и копель диаметром 0,7 мм для ТТ
135 – 04 …ТТ 135 – 07, сваренных в среде защитного газа. Рабочий спай
термопар - открытого типа и не имеет термического и электрического контакта
с корпусом термометра. Корпус термометра изготовлен из сплава ХН67МВТЮ.
Герметизация термометра осуществляется вставкой из кремнепласта.
Кабель термометра состоит из одноимённых термопарных проволок диаметром
0,7 мм, изолированных друг от друга и экранирован-ных плетенкой ПН3х6, и
заканчивается вилкой. Крепление термометра на изделии производится с помощью
накидной гайки с резьбой М18х1,5–6Н. Радиус изгиба кабеля должен быть не
менее 25 мм, Допускается скручивание кабеля на угол не более 60 º.
Термометры имеют восемь вариантов исполнения, отличающихся друг от друга
материалом чувствительного элемента и длиной погружаемой части корпуса.
| |
ТТ 135,
ТТ 135−04 |
ТТ 135−01,
ТТ 135−05 |
ТТ 135−02,
ТТ 135−06 |
ТТ 135−03,
ТТ 135−07 |
Диапазон измерения, °С:
ТТ 135, −01, −02, −03
ТТ 135−04, −05, −06, −07 |
− 50 ÷ + 1200
− 50 ÷ + 60 |
Градуировочная характеристика:
ТТ 135, −01, −02, −03
ТТ 135−04, −05, −06, −07 |
ХА(К)
ХК(L) |
| Класс допуска по ГОСТ Р 8.585-2001 |
2 |
| Сопротивление, Ом |
1,8 ± 0,4 |
| Сопротивление изоляции при нормальных условиях, МОм, не
менее |
3 |
| Рабочее давление, МПа, не более |
60 |
| Показатель термической инерции, с, не более |
0,2 |
| Ресурс работы, мин, не менее |
20 |
| Соединитель (разъём) |
вилка 2РМТ14КПН4Ш1В1В |
| Длина погружаемой части, мм |
30 |
40 |
55 |
75 |
| Диаметр погружаемой части, мм |
14 |
| Длина кабеля, мм |
500 |
| Масса, г, не более |
300 |
|
