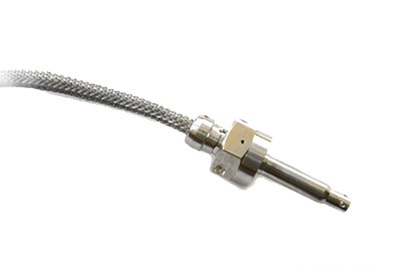

Датчик температуры ТТ 362
ТЕРМОЭЛЕКТРИЧЕСКИЙ ТЕРМОПРЕОБРАЗОВАТЕЛЬ (БЫ2.821.362 ТУ)
Предназначен для измерения
температуры газовых и жидкостных агрессивных, в том числе окислительных
сред. Количество каналов измерения- 4. Чувствительные элементы – термопары
закрытого типа с заземлённым рабочим спаем, изготавливаемые на основе
термопарного кабеля КТМСп ХА диаметром 0,7 мм. В варианте исполнения
преобразователя ТТ 362-01чувствительные элементы изготавливаются на основе
термопарного кабеля КТМСп ХА диаметром 1,5 мм с переходом в зоне рабочего
спая на диаметр 0,7 мм, что позволяет обеспечить малую инерционность при
более высокой стойкости к воздействующим механическим факторам в сравнении с
вариантом исполнения ТТ 362.
Корпус преобразователя изготовлен из сплава ХН67МВТЮ. Кабель термометра
экранирован плетенкой ПН 3 х 6, и заканчивается соединителем - вилкой
2РМТ22КПН10Ш1В1В. Крепление термометра на изделии производится с помощью
накидной гайки с резьбой М18х1,5-6Н.
| Диапазон измерения, °С |
− 200 ÷ + 1000 |
| Градуировочная характеристика |
ХА(К) |
| Классы допуска по ГОСТ Р 8.585 – 2001 |
2;3 |
| Количество каналов измерения, шт. |
4 |
| Сопротивление, Ом, не более |
50 |
| Показатель термической инерции, с, не более |
0,09 |
| Ресурс работы, с, не менее |
3500 |
| Соединитель (разъём) |
2РМТ22КПН10Ш1В1В |
| Длина погружаемой части, мм |
38 |
| Диаметр погружаемой части, мм |
8,5 |
| Длина кабеля, мм |
500 ± 30 |
| Масса, г, не более |
200 |
|
