Датчик температуры ТП 041

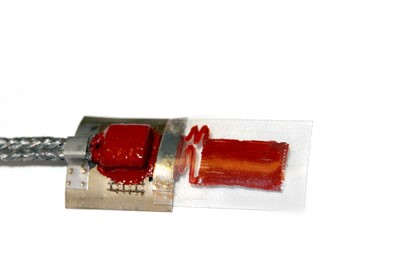

ПЛАТИНОВЫЙ ЧУВСТВИТЕЛЬНЫЙ ЭЛЕМЕНТ (БЫ2.821.029 ТУ)
Предназначен для измерения температуры цилиндрических поверхностей
диаметром 14…200 мм. Диаметр трубопровода, на который будет устанавливаться
термометр, должен указываться при заказе. Чувствительный элемент термометра
изготовлен из платиновой проволоки диаметром 50 мкм. Вид намотки –
зигзагообразный. Места сварки чувствительного элемента с токовыводами жестко
закрепляются на пластине из нержавеющей стали 12Х18Н10Т с радиусом кривизны
7…100 мм. Крепление тер-мометра на объект измерений осуществляется при
помощи специального состава и сварки или клеящего состава, если сварка
невозможна. Термометры имеют четыре параметри-ческих модификации
унифицированной конструкции.
| |
ТП 041 |
ТП 041-01 |
ТП 041-02 |
ТП 041-03 |
| Диапазон измерения, °С |
-50 ÷ +1000 |
| Сопротивление, при 0°С, Ом |
12 ± 0,25 |
15 ± 0,25 |
25 ± 0,25 |
34 ± 0,25 |
| Температурный коэффициент сопротивления при температуре,
1/град |
0,00391 |
| Погрешность, °С, не более |
0,5 ÷ 1,0 |
| Показатель термической инерции, с, не более |
0,1 |
| Ресурс работы, мин |
10 |
| Сопротивление изоляции в нормальных условиях, МОм, не менее |
20 |
| Соединитель (разъём) |
свободные концы
(никель, проволока ДКРНМ 1,0 НП2) |
| Схема подсоединения |
двухпроводная |
| Габаритные размеры чувствительного элемента, мм |
15 х 26 |
20 х 26 |
| Масса, г, не более |
10 |
|
