Трансмиттер универсальный ЭКПТ-УС

ТУ 3185-003-93006952-2013 (черт. 22356-00-00 )

ЭКПТ-УС, предназначен для формирования кодовых (импульсных) комбинаций числового кода АЛС и управления трансмиттерными реле.

ЭКПТ-УС при установке на полках релейных стативов или в релейных шкафах автоблокировки в условиях эксплуатации взаимозаменяем с трансмиттерами типов КПТШ-515, КПТШ-715, БКПТ-УМ.

ЭКПТ-УС имеет два исполнения:

- в корпусе МТ;

- в корпусе реле НШ.

ЭКПТ-УС формирует на выходе кодовые (импульсные) комбинации числового кода АЛС для управления трансмиттерными реле в соответствии с выбранным типом кода, согласно таблице 1.

После снятия пломбируемой защитной крышки ЭКПТ-УС, имеется возможность выбора необходимого режима работы (типа кода) формирователя импульсов:

а) кодов механических трансмиттеров КПТШ-515 или КПТШ-715 (параметры кодовых комбинаций приведены в таблице 1);

б) защитного кода – ЗКПТ (параметры кодовой комбинации приведены в таблице 1).

Таблица 1

ЭКПТ-УС имеет световую индикацию: наличия питающего напряжения, исправного состояния и наличия формируемых кодов.

ЭКПТ-УС имеет возможность электропитания от источника однофазного переменного тока частотой 50±0.4Гц и напряжением 220±10%В или от источника постоянного тока напряжением 24±10%В (в корпусе реле НШ).

Амплитудное значение выходного сигнала ЭКПТ-УС при нагрузке 16 Ом при питании выходных ключей от внешнего источника постоянного тока с напряжением  13,5 В не менее 11,5 В.

Выходные электронные ключи трансмиттера должны коммутировать сигналы в цепях постоянного тока:

- коммутируемое постоянное напряжение не более 40 В,

- коммутируемый предельный ток не более 0,5 А.

ЭКПТ-УС имеет диагностический выход.

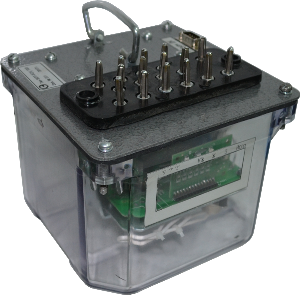

ЭКПТ-УС(1).

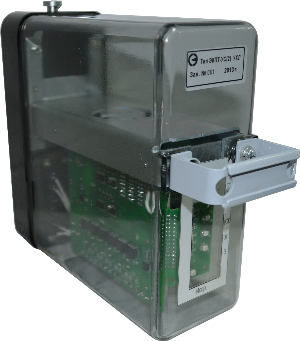

ЭКПТ-УС(2) в корпусе НШ.
