Фильтр путевой ФП-25 М
(Р 1121-00-00) ТУ 32 ЦШ 1419-93.
Фильтр путевой ФП-25М предназначен для защиты путевых реле от влияния
тягового тока и его гармоник при электрической тяге переменного тока.
Основные электрические параметры и характеристики приведены в табл.1 (при
подключенной к выходу нагрузки Rн = 200 Ом).
Таблица 1.
| Частота, Гц |
Напряжение на выходе, В |
Напряжение на входе, В |
Ток на входе, мА |
| 25 |
3,7 |
<6,2 |
<32 |
| 50 |
<0,4 |
-- |
550 |
| 100,150,250 |
<0,2 |
-- |
150 |

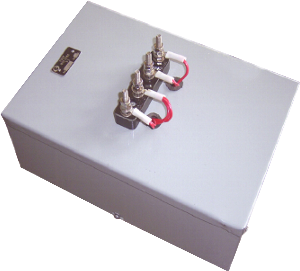

Внешний вид и установочные, присоединительные размеры приведены на рис.1.
Масса изделия не более 8,5 кг.
|
