Катушки приемные ПЭ, ПТ
Устройств локомотивной сигнализации:
1362-00-00-катушка приемная
электровозная (ПЭ)
22124-00-00-Катушка приемная
тепловозная (ПТ)
ТУ 32 ЦШ-55-72
Катушки обеспечивают индуктивную связь приемника с электрическими рельсовыми
цепями и предназначены для приема кодовых сигналов в составе автоматической
локомотивной сигнализации (непрерывного числового кода многозначной АЛС и других
типов АЛС со скоростью движения до 200км/ч).
Катушки выпускаются в двух вариантах исполнения, согласно таблице 1.
Таблица 1.
Обозначение
|
Тип
|
Код ОКП
|
Особенности исполнения
|
1362-00-00
|
ПЭ
|
318563 3130
|

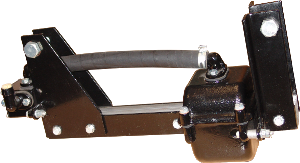

Катушка приемная электровозная (рис.1)
|
22124-00-00
|
ПТ
|
318563 3129
|
Катушка приемная тепловозная (рис.2)
|
Катушки рассчитаны для работы в условиях умеренного климата
на открытом воздухе с температурой окружающей среды от минус 60оС до
плюс 45оС.
Катушки допускают эксплуатацию в условиях вибрации на
частотах 3-50 Гц, с ускорением до 10м/сек2 и ударах до 30 м/сек2
в горизонтальном направлении.
Пример записи при заказе и в документации другого изделия:
- приемная катушка ПЭ ТУ 32 ЦШ 55-72.
- приемная катушка ПТ ТУ 32 ЦШ 55-72.
Основные электрические параметры катушек приведены в таблице 2.
Таблица 2
Основные параметры
|
ПЭ
|
ПТ
|
Индуктивность при частоте 100 ±1Гц, Гн
|
7,1+0,25
|
6+0,25
|
Добротность, не менее
|
3,5
|
4,8
|
Действующее значение ЭДС, индуктируемой в обмотке катушки рельсовой
цепи, в которой течет ток 10 А, не менее, В
|
0,75
|
0, 65
|
Активное сопротивление при температуре плюс 20°С, Ом
|
108,9±5%
|
110,7±5%
|
Для правильного подключения выводных концов катушки к клеммной коробке
плюсовой конец – замаркирован.
Габаритные размеры и масса катушек приведены таблице 3.
Таблица 3
Наименование
|
ПЭ
|
ПТ
|
Высота, мм
|
366
|
300
|
Ширина, мм
|
234
|
234
|
Длина, мм
|
736
|
1435
|
Длина, мм
|
40
|
27
|
|
