Блок питания табло БПТ-6В/12А

ТУ 3185-002-93006952-2013 (черт. 22403-00-00)

Блок питания табло БПТ-6В/12А  предназначен для электропитания светодиодного табло стабилизированным напряжением 6 В при токе нагрузки до 12 А.
Блок БПТ устанавливается и размещается в местах установки ранее применявшихся блоков БПС-Н6-12.

Масса блока не более 2,5 кг.

БПТ имеет встроенную индикацию, обеспечивающую визуальный контроль состояния каналов резервирования, а также устройство передачи диагностической информации в систему диспетчерского контроля (ДК).

Охлаждение блока естественное (воздушная конвекция).

Электропитание БПТ осуществляется от однофазной цепи переменного тока  частотой 50 Гц с диапазоном допустимых рабочих значений напряжения от 198 до 242 В при номинальном значении напряжения 220 В.Питание цепей сигнализации осуществляется от источника питания постоянного тока номинальным напряжением 24 В с допустимыми отклонениями  от 21,6 до 29 В.

Ток, потребляемый БПТ от источника переменного тока, не более 1,0 А, потребляемый от источника постоянного тока – не более 10 мА.

Установившееся значение выходного напряжения в НКУ при номинальном напряжении питания и максимальной нагрузке  6 ±1%В.

Величина пульсаций выходного напряжения БПТ от пика до пика с резистивной нагрузкой при изменении входного напряжения и тока нагрузки в допустимых пределах не более 300 мВ.

Коэффициент полезного действия модулей при номинальном напряжении питания и токе нагрузки 12 А  не менее 80 %.

Максимальный ток нагрузки – 12А.

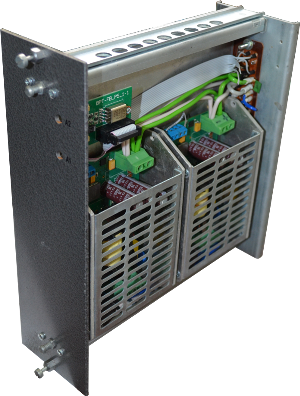

БПТ-6В/12А
