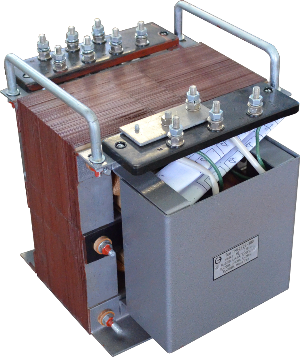

Преобразователь частоты ПЧ 50/25-300-М
(36698-224 – 00) ТУ 32 ЦШ 162.12-96
Преобразователь частоты ПЧ 50/25-300-М предназначен для питания рельсовых
цепей с двухэлементными фазочувствительными приемниками переменным током 25 Гц.
Преобразователь состоит из блока преобразования (БП) и блока конденсаторов (БК).
Конструктивно блок преобразования выполнен по схеме трансформатора с
ортогональными магнитными полями.
Электропитание преобразователя осуществляется от источника однофазного
переменного тока частотой 50 Гц с номинальным напряжением 220 В с допускаемыми
отклонениями по напряжению в пределах от 198 до 242 В, по частоте от 49 до 51
Гц.
Номинальная выходная мощность преобразователя 300 ВА.
Габаритные размеры и масса изделия приведены на рис.1
Величина гармоники 50 Гц в выходном напряжении 25 Гц при напряжении питания
242 В, минимальном значении емкости блока конденсаторов и режиме холостого тока
нагрузки не превышает 4%.
Напряжения на выходах преобразователя при номинальном питающем напряжении и
мощности нагрузки приведены в таблице 1.
Таблица 1.
Место измерения
|
Напряжение на выходе, В
|
Точка 1
|
Точка 2
|
номинал.
|
предельное
|
II-I
|
II-2
|
110
|
от 105 до 115
|
II-I
|
II-3
|
115
|
от 109 до 121
|
II-I
|
II-4
|
200
|
от 196 до 210
|
II-I
|
II-5
|
210
|
от 200 до 220
|
II-I
|
II-6
|
215
|
от 204 до 226
|
II-I
|
II-7
|
220
|
от 209 до 231
|
Ток, потребляемый преобразователем из сети при напряжении питающей сети 220 В
и номинальной нагрузке не превышает 4 А, при коротком замыкании нагрузки-5 А.
Преобразователь автоматически возобновляет режим генерации выходного
напряжения после изменения режима нагрузки от короткого замыкания до величины,
соответствующей номинальной выходной мощности.
|
