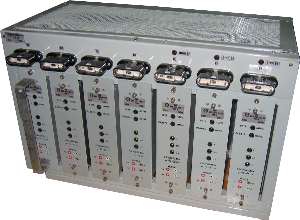

Модули выпрямителей стабилизированных МВС
(36761-370-00), ТУ 32 ЦШ 4625-2006
Модули выпрямителей стабилизированных МВС предназначены для замены
УЗАТ-24-30, находящихся в эксплуатации в панелях типа ПВП-ЭЦК.
МВС выполнен на базе блоков питания стабилизированных типа БПС-30 В/10А,
применяемых в панелях ПВП1-ЭЦК, ПВП1М-ЭЦК и ПВВ-ЭЦ.
Варианты исполнения МВС по номинальному выходному напряжению:-МВС-24/50
(36761-370-00);
- МВС-28/50 (36761-370-00).
Размеры МВС позволяют устанавливать его вместо УЗАТ-24-30 без дополнительных
работ.
Подключение МВС осуществляется к существующему разъему УЗАТ-24-30.
МВС рассчитаны на работу от трехфазной сети переменного тока с номинальным
напряжением 380/220 В с глухозаземленной нейтралью. Электрические характеристики
модулей приведены в таблице 1.
Таблица 1
| Тип модуля |
Напряжение "ПЗ",В |
Напряжение "З",В |
Максимальный ток, А |
| МВС 24/50 |
26,7±0,27 |
31,2±0,32 |
84 |
| МВС 28/50 |
28,8±0,6 |
31,2±0,32 |
84 |
При токе нагрузки менее 50А предусмотрена возможность отключения избыточных
блоков БПС.
Габаритные размеры, мм-550х380х359.
Масса, не более, кг. – 15, без блоков питания. Пример записи обозначения МВС
при заказе:МВС 24/50 УХЛ 4.2. ТУ 32 ЦШ 4625-2006.
|
