Блоки для аппаратуры электропитания МВС-24-20 (22362-00-00)

Областью применения МВС-24-20 являются находящиеся в эксплуатации панели распределительные типа ПР-ЭЦ, обеспечивающие электропитание электрических централизации (ЭЦ) промежуточных станций.

МВС-24-20 в панели ПР-ЭЦ обеспечивает питание нагрузки постоянного тока и заряд аккумуляторной батареи с номинальным напряжением 24 В взамен двух устройств зарядных автоматических типа УЗА-24-10 (один УЗА внутри панели и второй УЗА, устанавливаемый вне панели согласно 36719-01-00 ТО).

Подключение МВС-24-20 осуществляется к существующему разъёму УЗА-24-10.

Конструктивно МВС-24-20 располагается на полке внутри панели вместо УЗА-24-10.

Установка МВС-24-20 требует незначительного изменения монтажа панели.

Напряжение ПБК-МБК при применении модуля МВС24/20 регулируется в пределах:

• - в режиме ПЗ с точностью ± 1%-для классических аккумуляторов (с жидким электролитом)-26,8 В;
• для герметизированных аккумуляторов, изготовленных по е1-технологии-27,0В;
• для герметизированных аккумуляторов, изготовленных по АМ-технологии -27,2 В;
• - в режиме ФЗ-для любых аккумуляторов-не более 28,8 В.

Максимальная допустимая нагрузка-36А (с учётом горячего резерва 12А)

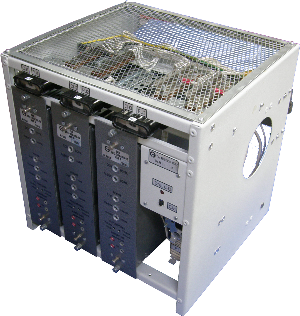

Конструктивно модуль состоит из трёх блоков типа БПС 30В/10А.

Масса полностью укомплектованного МВС 24-20-не более 18 кг.

Габаритные размеры: 320×352×375 мм.
