Датчик термокондуктометрический (теплопроводности) ДТП
Датчик термокондуктометрический (теплопроводности) ДТП предназначен для
измерения концентрации горючих газов в составе газоанализаторов, основанных на
термокондуктометрическом принципе действия, например в анализаторах измерения
содержания водорода в диапазоне 0–100 % об. доли.
В состав датчика входят два термопреобразовательных элемента ТПЭ-К, один из
которых имеет сообщение с контролируемой средой, другой — от нее изолирован.
Основные технические характеристики
| Наименование
параметра |
Единица
измерения |
Численное
значение |
| Чувствительность к метану (при
I=const) |
мВ/% |
3±1 |
| Чувствительность к водороду (при
I=const) |
мВ/% |
12±4 |
| Напряжение питания |
В |
2,75±0,05 |
| Ток потребления |
мА |
48±2 |
| Сопротивление при t=20 °С |
Ом |
10,5±1,5 |
| ТКС |
1/°С |
(3,2–3,9)х10-3 |

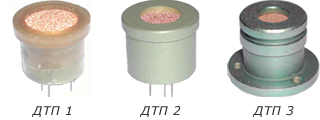

| Исполнение |
|
1. в пластмассовом цилиндрическом
корпусе (ДТП 1)
2. в металлическом цилиндрическом корпусе (ДТП 2)
3. в металлическом корпусе с фланцем под винты (ДТП 3)
с четырьмя гибкими выводами под пайку
|
| Условия эксплуатации |
|
в составе газоаналитических
приборов, работа которых основана на термокондуктометрическом принципе
действия,в том числе имеющих взрывозащищенное исполнение с уровнем и
видом взрывозащиты РОЕхias I группы применения (ДТП 1) и 1Ехiad II
группы применения (ДТП 2, ДТП 3) |
|
