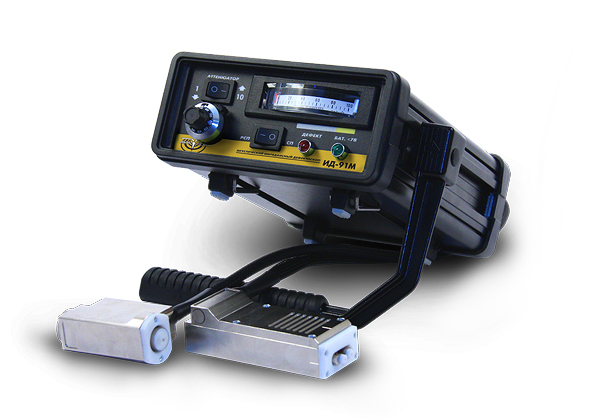

Акустический импедансный дефектоскоп ИД-91М
Акустический импедансный дефектоскоп ИД-91М предназначен для обнаружения
расслоений и непроклеев в изделиях из слоистых пластиков, композитных и сотовых
материалов. Широко используется в авиации и космической промышленности, а также
при производстве конструкций из композиционных материалов. Занесен в реестр
авиации РУ №89-06-99 ФАС РФ.
Дефектоскоп
ИД-91М - Особенности:
- Дружественный интерфейс "включи и работай"
- Принцип действия -импульсный импедансный
- "Сухой" контакт преобразователя и контролируемого объекта
- Комплектуется двумя типами преобразователей: совмещенным (SP) и
раздельно-совмещенным (RSP)
- Возможность комплектации датчиков износостойкими корундовыми
(искусственный сапфир) наконечниками, что в разы увеличивает срок службы, а
также исключает вероятность повреждения (царапания) контролируемой
поверхности
- Повышенное пылезащитное исполнение преобразователей (опционально)
- Минимальный размер обнаруживаемого дефекта в изделиях из композиционных
материалов совмещенным преобразователем - 5мм
- Максимальная глубина обнаружения дефекта в изделиях из композиционных
материалов раздельно-совмещенным преобразователем -13мм (в конструкциях из
алюминиевых сплавов до 3 мм). Совмещенным преобразователем - 4 мм (1,5 мм)
- Световая, звуковая и визуальная сигнализации обнаружения дефекта
- Металлический ударопрочный корпус с прорезиненной ручкой, позволяющей
фиксировать прибор в различных положениях
- Не требует долгой настройки, настраивается на бездефектном участке
обследуемого объекта
Дефектоскоп
ИД-91М - Области применения:
- Авиационная и космическая промышленность
- Судостроение и судоремонт
- Машиностроение
- Коммунальное хозяйство
Дефектоскоп
ИД-91М - Базовая комплектация:
- ИД-91М - электронный блок акустического импедансного дефектоскопа
- Преобразователь SP - совмещенный преобразователь
- Преобразователь RSP - раздельно-совмещенный преобразователь
- Стандартный образец СО-91
- Сумка для транспортировки ИД-91
- Блок сетевого питания ИД-91
- Батарея "корунд"
- Паспорт
Дефектоскоп ИД-91М -
Технические характеристики:
|
Диапазон рабочих температур, град. С
|
-10...+40
|
|
Габариты электронного блока, мм
|
62х152х200
|
|
Габариты SP преобразователя, мм
|
67х28х45
|
|
Габариты RSP преобразователя, мм
|
100х32х22
|
|
Масса электронного блока, кг
|
0,8
|
|
Минимальный радиус кривизны выпуклой /вогнутой поверхности, мм
|
6 / 20
|
|
Диаметр минимальной зоны контроля SP / PSP, мм
|
20 / 50
|
|
Питание батарея / сеть, В
|
9 «Корунд» / 220
|
|
