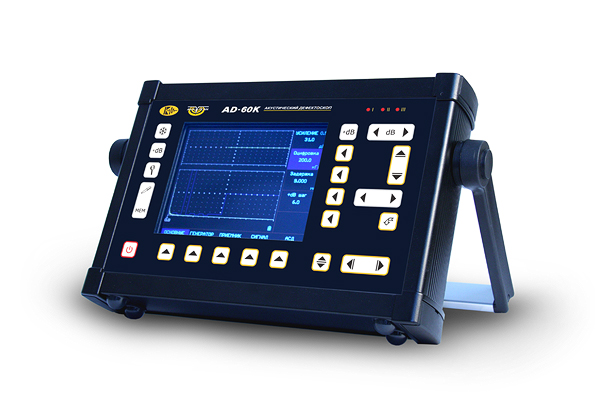

Акустический дефектоскоп АД-60К
 Акустический дефектоскоп АД-60К предназначен для акустического контроля
изделий из композитных и других материалов с большим затуханием с помощью
импедансного метода и метода свободных колебаний, на предмет определения
расслоений, непроклеев, внутренних дефектов в изделиях из слоистых пластиков,
композитных и сотовых материалов.
Акустический дефектоскоп АД-60К позволяет подключать любые типы импедансных
(совмещенные, раздельно-совмещенные) и ударных (с пьезоэлементами или
микрофоном) преобразователей.
Дефектоскоп сочетает в себе последние достижения аналоговой и цифровой техники,
широкую универсальность, богатые функциональные возможности, удобство и простоту
пользования, высокую надежность.
Прибор разработан большей частью для нужд оборонных предприятий. В частности для
контроля многослойных изделий ударным методом, таких как склеенные между собой
слои металл/резина/резина/резина, при этом непроклеи возможно выявлять со
стороны металла в любом из слоев. Контроль многослойных изделий возможен только
при помощи ударных преобразоватей УДм-60; УДп-60 (поставляются опционально).
Дефектоскоп АД-60К - Особенности:
• функция регулировки АЧХ - программируемого изменения чувствительности в
спектральной области по 10 участкам
• память прибора позволяет сохранять А-сигнал, В-сигнал, параметры настройки и
результаты измерения
• сохранение и вызов настроек дефектоскопа - 100 настроек
• сохранение и просмотр результатов на экране дефектоскопа - 1000 результатов
контроля
• возможность подключения импедансных и ударных преобразователей без подстройки
к электронному блоку
• все преобразователи оснащаются износостойкими корундовыми наконечниками,
которые в разы увеличивают срок службы преобразователя, а так же исключают
вероятность повреждения контролируемой поверхности
• отдельная регулировка усиления во временной и частотной областях
• функция программируемого изменения чувствительности в спектральной области
• оконная функция Хамминга
• одновременное отображение реального сигнала с преобразователя и его спектра с
раздельным регулированием усиления во временной и спектральной области.
• регулировка положения строба во временной области и четыре независимых зоны
контроля в частотной области
• интерфейс Ethernet для связи с ПК
Дефектоскоп АД-60К - Области применения:
• Авиационная и космическая промышленность
• Военная промышленность
• Машиностроение
• Судостроение и судоремонт
• Коммунальное хозяйство
Базовый комплект:
- Электронный блок дефектоскопа АД-60К
- Встроенный Li-Ion аккумулятор
- Сетевой блок питания /зарядное устройство
- Преобразователь импедансный совмещенный (СП-60)
- Преобразователь импедансный раздельно-совмещенный (РСП-60)
- Кабель "витая пара" - 2 шт.
- Ethernet hub (switch)
- Защитный чехол с поясным и шейным креплением
- Программное обеспечение для ПК
- Кейс для переноски
- Руководство по эксплуатации
- Свидетельство о калибровке дефектоскопа АД-60К
Универсальный комплект:
Базовый комплект + УДм-60 (ударный датчик с микрофоном)
Экспертный комплект:
Универсальный комплект + УДп-60 (ударный датчик с пьезоэлементом)
Преобразователи для дефектоскопа АД-60К:
УДм-60 (ударный датчик с микрофоном)
УДп-60 (ударный датчик с пьезоэлементом)
Преобразователь импедансный совмещенный (СП-60)
Преобразователь импедансный раздельно-совмещенный (РСП-60)
Дефектоскоп АД-60К - Технические характеристики:
|
Параметр
|
Значение
|
|
Импульс возбуждения
|
радиоимпульс с амплитудой 25/50В,
и программируемой формой
|
|
Диапазон регулировки усиления
|
100 дБ, с шагом 0.5, 1, 2 или 6 дБ во временной области + 30дБ в
частотной области
|
|
Отображение сигнала
|
радиосигнал во временной области, спектр
|
|
Зоны контроля
|
четыре независимых зоны АСД в частотной области, регулируемый по
положению строб во временной области
|
|
Автоматическая Сигнализация Дефектов (АСД)
|
световая и звуковая,
индивидуальная логика определения дефекта в зоне
|
|
Дисплей
|
Цветной, TFT 640 х 480 точек
(135 х 100 мм). Специальная функция для работы на ярком солнечном свете
|
|
А-сигнал
|
480 x 300 точек в стандартном режиме
|
|
Память
|
500 настроек с А-сигналом
1000 протоколов контроля (сигнал, огибающая, результат измерения,
параметры работы прибора, дата, время и название протокола)
|
|
Интерфейс
|
Ethernet
|
|
Разъем подключения преобразователей
|
LEMO FGG.1B
|
|
Аккумулятор
|
Li-ion 8 А/ч
|
|
Время работы
|
6-8 часов от аккумуляторов
|
|
Внешнее питание
|
блок питания от сети 220 В, 50 Гц AC
|
|
Напряжение питания
|
18V/3,5A DC
|
|
Диапазон рабочих температур
|
от -30 C до +55 C
|
|
Размер (В x Ш x Д)
|
190 мм x 285 мм x 50 мм
|
|
Масса
|
3,5 кг с аккумуляторами
|
|
