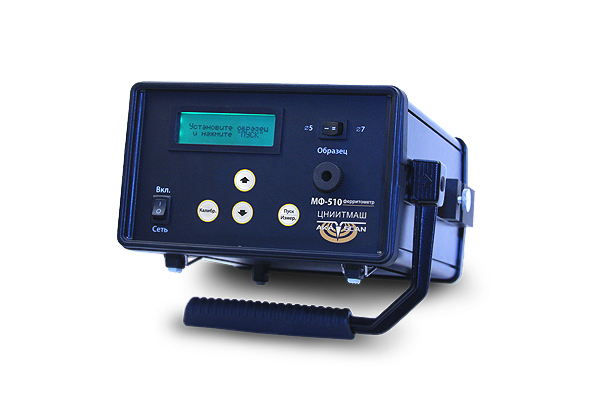

Объемный ферритометр МФ-510 AKASCAN

Объемный ферритометр МФ-510 AKASCAN предназначен для выполнения измерений содержания ферритной фазы (СФФ) в литых ковшовых пробах при выплавке коррозионно-стойких нержавеющих хромоникелевых сталей аустенитного класса, а также в образцах металла сварочных и наплавочных материалов, сварных швов, наплавленных антикоррозионных покрытий и в основном металле заготовок, деталей и готовых изделий из указанных сталей (разрушающий контроль).

Применение ферритометра МФ-510 AKASCAN позволяет обеспечить выполнение требований ПНАЭ Г-7-010-89 «Оборудование и трубопроводы атомных энергетических установок. Сварные соединения и наплавки. Правила контроля.» при проведении контроля СФФ в соответствии с руководящим методическим документом РМД 2730.300.08-2003 и руководящим документом эксплуатирующей организации РД ЭО 1.1.2.19.0199-2010, одобренным Ростехнадзором РФ, и методикой выполнения измерений МВИ.ЦМ.27.10.05.008-2003, утверждённой Ростехрегулированием РФ.

• На первом этапе производится калибровка прибора и проверка правильности показаний на эталонных образцах СФФ (диаметр 5 мм, длина 60 мм; диаметр 7 мм, длина 60 мм), поставляемых в базовом комплекте прибора
• На втором этапе в пенал погружается цилиндрический образец из контролируемого металла и проводятся измерения содержания ферритной фазы в испытуемых образцах
• По полученным показаниям на контролируемых образцах можно судить о содержании ферритной фазы во всем объеме отливки, из которой был взят образец
• Минимальное количество образцов с одной отливки регламентируется руководящими документами предприятия. При его отсутствии руководящим методическим документом РМД 2730.300.08-2003

• Ферритометр может быть использован в лабораторных и цеховых условиях предприятий атомной энергетики и других отраслей промышленности
• Одобрен к применению в атомной энергетике головной материаловедческой организацией (согласно РМД 2730.300.08-2003  п. 1.5.1)
• Внесен в Госреестр СИ
• Является полноценной заменой устаревшего ферритометра объемного типа ФЦ-2
• Аттестация стандартных образцов для калибровки и поверки ферритометров производится с использованием разработанного ЦНИИТМАШ прецизионного метода магнитного насыщения согласно ГОСТ 26364-90

• Нефтегазовая промышленность
• Химическая, пищевая промышленность
• Тепловая и атомная энергетика
• Трубопрокатные, машиностроительные и транспортные предприятия
• Металлургическая промышленность

• МФ-510 AKASCAN - электронный блок объемного ферритометра со встроенным преобразователем
• Образец СФФ (d5 мм) c аттестацией ЦНИИТМАШ
• Образец СФФ (d7 мм) с аттестацией ЦНИИТМАШ
• Комплект образцов содержания ферритной фазы с аттестацией ЦНИИТМАШ (опционально)
• Пенал погружной (d5 мм)
• Пенал погружной (d7 мм)
• Сетевой кабель
• Сумка для транспортировки ИД-91
• Свидетельство о поверке
• Паспорт
