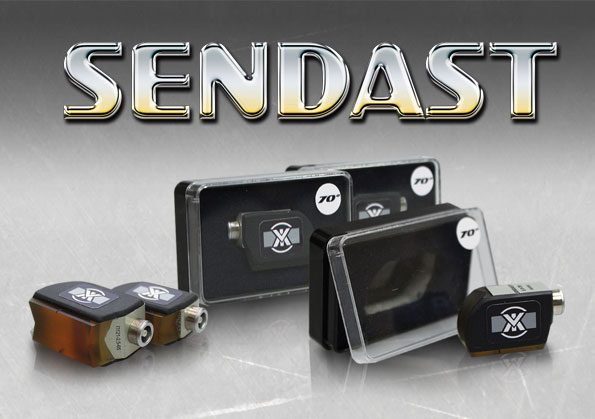

Ультразвуковые преобразователи SENDAST
 Новинка на рынке неразрушающего контроля – ультразвуковые преобразователи
марки SENDAST с оригинальными эксплуатационно-потребительскими
характеристиками.
Отличительные особенности преобразователей SENDAST :
• Высокая износоустойчивость – особый полимер призмы по износу на стали
превосходит оргстекло в 4 раза
• 8000 метров - средний путь прохода (при шероховатости поверхности Rz40, усилии
прижима 1кг с применением контактной жидкости)
• Оригинальная эргономика - запатентованная геометрия призмы дает оптимальное
"геометрическое" подавление шумов в сочетании с высокими амплитудными
характеристиками полезных сигналов
• Антискользящий тактильный эффект – достигается боковыми накладками,
выполненными из специального маслостойкого полиуретана с высоким УЗ-затуханием
• Каждый преобразователь поставляется в индивидуальном упаковочном футляре
• Преобразователи дополнительно имеют обозначение по ГОСТ 26266-90 – П121-XX-XX
• Каждый преобразователь проходит первичную метрологическую экспертизу в
аккредитованной лаборатории ОАО НПО «ЦНИИТМАШ»
Описание конструкции:
• Бескорпусное исполнение – отсутствие «классического» прямоугольного корпуса,
не снижает прочностных характеристик преобразователя. Адгезия боковых
полиуретановых накладок к призме составляет 60 Н/100мм, что является критерием
высокопрочного клеевого соединения
• Для подключения к дефектоскопам преобразователи имеют зарекомендовавшие себя в
надежности разъемы LEMO серии 00
• Маркировка наносится на несъемный элемент конструкции преобразователя (кожух),
что исключает утрату идентификации изделия в течение всего срока службы.
• Идентификационная информация наносится по технологии "Металлографика®", когда
краситель не наносится на поверхность, а внедряется в микропоры на глубину 18-22
мкм и закрепляется, образуя с ней единое целое. Это обеспечивает сверх
устойчивое и долговечное изображение, способное выдерживать воздействие
агрессивных сред, трение, термическое влияние.
По запросу производится адаптация (притирка) рабочей поверхности
преобразователя под диаметры: труб от 25 до 219 мм и гибов от 76 до 400 мм.
На данный момент преобразователи SENDAST представлены двумя семействами:
СЕМЕЙСТВО SENDAST 2,5 (2,5 МГц)
Тип
|
пьезоэлектрический ультразвуковой контактный наклонный совмещенный
|
|
Рабочий тип волн |
поперечные |
|
Рабочая частота, МГц |
2,5 ± 0,25 |
|
Угол ввода в сталь (по ГОСТ 14782-86), град |
40...75 |
|
Резерв чувствительности (по ГОСТ 14782-86) не менее, дБ |
50 |
|
Пьезопластина - диск, диаметр, мм |
12 |
|
Разъем |
Lemo серии 00 |
|
Габаритные размеры (Д×Ш×В), мм |
36×17×21 ± 1 |
|
Масса, г |
16 ± 2 |
|
Диапазон рабочих температур, ºС |
-20...+50 |
|
Средняя наработка до отказа, ч |
не менее 1500 |
Средний путь прохода (при шероховатости поверхности Rz40, усилии прижима
1кг с применением контактной жидкости), м |
8000 |
|
Преобразователь |
Угол ввода в сталь, º |
Стрела, мм |
|
SENDAST 2,5-40 |
40 ± 1º |
9 ± 1мм |
|
SENDAST 2,5-45 |
45 ± 1º |
9,5 ± 1мм |
|
SENDAST 2,5-50 |
50 ± 1º |
10,0 ± 1мм |
|
SENDAST 2,5-60 |
60 ± 2º |
11,0 ± 1мм |
|
SENDAST 2,5-65 |
65 ± 2º |
12,0 ± 1мм |
|
SENDAST 2,5-70 |
70 ± 2º |
13,0 ± 1мм |
|
SENDAST 2,5-72 |
72 ± 2º |
13,5 ± 1мм |
|
SENDAST 2,5-75 |
75 ± 2º |
14,0 ± 1мм |
СЕМЕЙСТВО SENDAST 5,0 (5,0 МГц)
|
Тип |
пьезоэлектрический ультразвуковой контактный наклонный совмещенный
|
|
Рабочий тип волн |
поперечные |
|
Рабочая частота, МГц |
5,0 ± 0,5 |
|
Угол ввода в сталь (по ГОСТ 14782-86), град |
40...75 |
|
Резерв чувствительности (по ГОСТ 14782-86) не менее, дБ |
50 |
|
Пьезопластина - диск, диаметр, мм |
6 |
|
Разъем |
Lemo серии 00 |
|
Габаритные размеры (Д×Ш×В), мм |
31×14×19 ± 1 |
|
Масса, г |
10 ± 2 |
|
Диапазон рабочих температур, ºС |
-20...+50 |
|
Средняя наработка до отказа, ч |
не менее 1500 |
Средний путь прохода (при шероховатости поверхности Rz40, усилии прижима
1кг с применением контактной жидкости), м |
8000 |
|
Преобразователь |
Угол ввода в сталь, º |
Стрела, мм |
|
SENDAST 5-40 |
40 ± 1º |
6,0 ± 1мм |
|
SENDAST 5-45 |
45 ± 1º |
6,0 ± 1мм |
|
SENDAST 5-50 |
50 ± 1º |
6,5 ± 1мм |
|
SENDAST 5-60 |
60 ± 2º |
7,0 ± 1мм |
|
SENDAST 5-65 |
65 ± 2º |
7,0 ± 1мм |
|
SENDAST 5-70 |
70 ± 2º |
7,5 ± 1мм |
|
SENDAST 5-72 |
72 ± 2º |
8,0 ± 1мм |
|
SENDAST 5-75 |
75 ± 2º |
9,0 ± 1мм |
СЕМЕЙСТВО SENDAST 2,5 (2,5 МГц)
Тип
|
пьезоэлектрический ультразвуковой контактный наклонный совмещенный
|
|
Рабочий тип волн |
поперечные |
|
Рабочая частота, МГц |
2,5 ± 0,25 |
|
Угол ввода в сталь (по ГОСТ 14782-86), град |
40...75 |
|
Резерв чувствительности (по ГОСТ 14782-86) не менее, дБ |
50 |
|
Пьезопластина - диск, диаметр, мм |
12 |
|
Разъем |
Lemo серии 00 |
|
Габаритные размеры (Д×Ш×В), мм |
36×17×21 ± 1 |
|
Масса, г |
16 ± 2 |
|
Диапазон рабочих температур, ºС |
-20...+50 |
|
Средняя наработка до отказа, ч |
не менее 1500 |
Средний путь прохода (при шероховатости поверхности Rz40, усилии прижима
1кг с применением контактной жидкости), м |
8000 |
|
Преобразователь |
Угол ввода в сталь, º |
Стрела, мм |
|
SENDAST 2,5-40 |
40 ± 1º |
9 ± 1мм |
|
SENDAST 2,5-45 |
45 ± 1º |
9,5 ± 1мм |
|
SENDAST 2,5-50 |
50 ± 1º |
10,0 ± 1мм |
|
SENDAST 2,5-60 |
60 ± 2º |
11,0 ± 1мм |
|
SENDAST 2,5-65 |
65 ± 2º |
12,0 ± 1мм |
|
SENDAST 2,5-70 |
70 ± 2º |
13,0 ± 1мм |
|
SENDAST 2,5-72 |
72 ± 2º |
13,5 ± 1мм |
|
SENDAST 2,5-75 |
75 ± 2º |
14,0 ± 1мм |
СЕМЕЙСТВО SENDAST 5,0 (5,0 МГц)
|
Тип |
пьезоэлектрический ультразвуковой контактный наклонный совмещенный
|
|
Рабочий тип волн |
поперечные |
|
Рабочая частота, МГц |
5,0 ± 0,5 |
|
Угол ввода в сталь (по ГОСТ 14782-86), град |
40...75 |
|
Резерв чувствительности (по ГОСТ 14782-86) не менее, дБ |
50 |
|
Пьезопластина - диск, диаметр, мм |
6 |
|
Разъем |
Lemo серии 00 |
|
Габаритные размеры (Д×Ш×В), мм |
31×14×19 ± 1 |
|
Масса, г |
10 ± 2 |
|
Диапазон рабочих температур, ºС |
-20...+50 |
|
Средняя наработка до отказа, ч |
не менее 1500 |
Средний путь прохода (при шероховатости поверхности Rz40, усилии прижима
1кг с применением контактной жидкости), м |
8000 |
|
Преобразователь |
Угол ввода в сталь, º |
Стрела, мм |
|
SENDAST 5-40 |
40 ± 1º |
6,0 ± 1мм |
|
SENDAST 5-45 |
45 ± 1º |
6,0 ± 1мм |
|
SENDAST 5-50 |
50 ± 1º |
6,5 ± 1мм |
|
SENDAST 5-60 |
60 ± 2º |
7,0 ± 1мм |
|
SENDAST 5-65 |
65 ± 2º |
7,0 ± 1мм |
|
SENDAST 5-70 |
70 ± 2º |
7,5 ± 1мм |
|
SENDAST 5-72 |
72 ± 2º |
8,0 ± 1мм |
|
SENDAST 5-75 |
75 ± 2º |
9,0 ± 1мм |
Комплектация:
• Преобразователь
• Футляр
• Паспорт
|
