NDT-CLUB Трассовик - комплект визуального и измерительного контроля (ВИК)

Комплект ТрассоВИК - это набор инструментов для проведения визуального и измерительного контроля, укомплектованный согласно инструкции "РД 03-606-03". В основу концепции создания нового продукта легла идея простого и удобного обращения дефектоскописта со множеством мелких шаблонов и измерительных инструментов. Исходя из пожеланий людей, которые ежедневно проводят контроль и, присовокупив личный опыт работы на объектах нефтегазовой промышленности, нам удалось, на наш взгляд, учесть все детали и нюансы. Испытания комплекта ТрассоВИК проводилось на объекте ГАЗПРОМ ТРАНСГАЗ МОСКВА «Тула-Торжок 138-182 км» Серпуховское ЛПУМГ.

Особенности:

• Форма сумки - ШАР
удобная форма, оптимальна для человека, пытающегося поймать брошенный предмет.
• Водонепроницаемая ткань
позволяет сохранить внутреннее содержимое в сохранности при атмосферных осадках и попадании сумки в воду/грязь. Все соединительные швы дополнительно герметизированы резиновыми вставками.
• Двойной клапан с прорезиненной молнией
сумка оснащена двойным клапаном, причем первая молния прорезинена и практически исключает попадание воды внутрь. Второй клапан фиксируется обычной молнией и служит для страховки.
• Стальной трос для переброса/спуска-подъема
сумка укомплектована выносной ручкой (петля на руку) и стальным тросом со съемными карабинами. Трос служит для переброса сумки лежневка-траншея или через трубу между двумя дефектоскопистами, подъема оборудования наверх при высотных работах.
• Светоотражающие сегменты
на поверхности сумки нанесены светоотражающие элементы для быстрого обнаружения в темноте.
• Внутри-стеночный демпфирующий наполнитель
в стенки сумки вшита мягкая пенка, предназначенная для сглаживания ударов при падении и сохранения в целостности оборудования внутри сумки.
• Эргономичная система ручек
на сумке располагается семь фиксированных ручек в разных направлениях, что обеспечивает максимальную вероятность захвата сумки при броске.
• Круговое расположение внутренних карманов
все предметы комплектации размещены в карманах по кругу внутренней поверхности, каждый из карманов снабжен резиновой манжетой и закрывается клапаном на липучке.

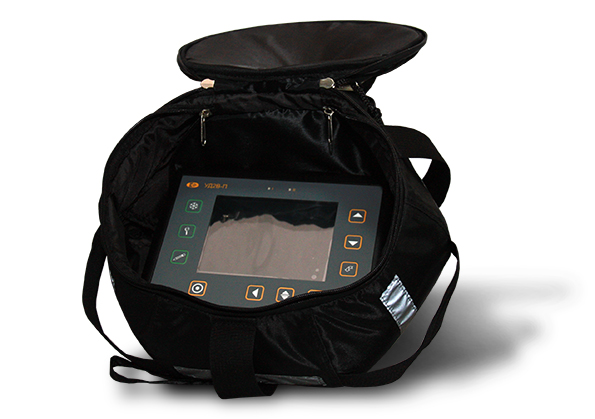

• Свободное место для сопутствующего инвентаря и оборудования
благодаря круговому расположению карманов, в сумке остается простор для дополнительного оборудования : толщиномер, дефектоскоп, личные вещи дефектоскописта, термос. Также в общем отсеке располагаются входящие в комплект полиуретановые наколенники для работы в труднодоступных местах.

Комплектация:

• Паспорт
• Штангенциркуль ШЦ 1-150-0,1 с глубиномером
• Угольник поверочный УП 100х60
• Линейка металлическая изме¬рительная L-150
• Линейка металлическая изме¬рительная L-300
• Универсальный шаблон сварщика УШС-3
• УШС-2 (шаблон катетов швов)
• Лупа измеритель¬ная ЛИ-10х
• Лупа просмотровая 7х
• Лупа просмотровая с подсветкой
• Рулетка изме¬рительная 5 м
• Набор щупов №1
• Набор щупов №4
• Набор радиусных шаблонов №1
• Набор радиусных шаблонов №2
• Зеркало телескопическое
• Фонарик карманный
• Маркер по металлу
• Инструкция по визуальному контролю РД 03-606-03
• Наколенник полиуретановый
• Сумка NDT-CLUB ТрассоВИК
