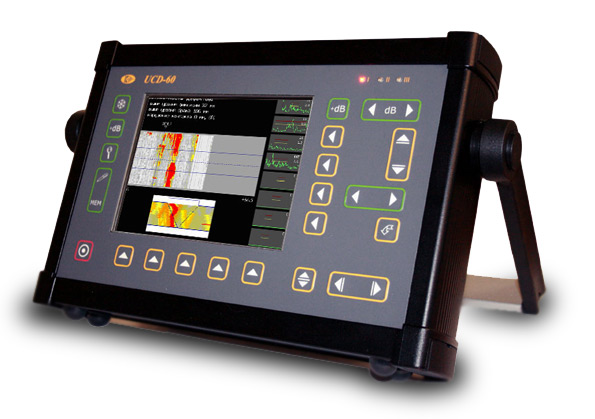

Ультразвуковой восьмиканальный сканер-дефектоскоп
УСД-60-8K WeldSpector
Ультразвуковой восьмиканальный сканер-дефектоскоп УСД-60-8K WeldSpector
предназначен для высокопроизводительного полу-автоматического контроля сварных
соединений трубопроводов большого диаметра (ТБД), а также протяженных
конструкций листового металла, таких как мостовые конструкции.
Дефектоскоп сертифицирован в Ростехрегулировании РФ (Свидетельство об
утверждении типа средства измерения RU.C.27.003.A №39599), зарегистрирован в
Государственном реестре средств измерений под №34808-10 и допущен к применению в
Российской Федерации.
Снанер-дефектоскоп УСД-60-8K WeldSpector конструкционно стостоит из двух
частей:• Ультразвуковой восьмиканальный дефектоскоп УСД-60-8K WeldSpector -
современный промышленный ультразвуковой дефектоскоп позволяющий пользоваться
всем богатством возможностей современной цифровой техники: выводить сигнал в
виде А,B,С -сканов, подключать датчик пути для построения координатной развертки
изделия, записывать большой объем данных, автоматически формировать отчеты и
протоколы
• Поключаемое сканирующее устройство (сканер) с встроенным датчиком пути
(энкодер). В сканере установлены специальные 4-х канальные преобразователи для
контроля шва одновременно с обеих сторон. Магнитные колеса обеспечивают
устойчивость сканера на любых поверхностях, в том числе потолочных зон на
трубах. Модификация сканера обговаривается при заказе, в зависимости от
технических задач и условий эксплуатации
Особенности УСД-60-8К WeldSpector• высокопроизводительный механизированный контроль сварных соединений до
4м/мин. ТБД и сварных соединений большой протяженности
• современное программное обеспечение и цифровые технологии позволяют строить
наглядный С-скан шва с точным определением координат дефектов
• мощные магнитные колеса сканера и система слежения за акустическим контактом
обеспечивают достоверность контроля и возможность без потери координаты
вернуться в любую точку шва с последующей перезаписью массива данных
• контроль сварного шва за один проход
• одновременное отображении сигналов во всех каналах контроля в реальном времени
• полноэкранный просмотр и настройка всех параметров каждого канала
• независимое ВРЧ в каждом канале
• полноэкранный просмотр и настройка всех параметров каждого канала
• функция калибровки энкодера для точного отсчета координат
• сохранение и просмотр результатов сканирования
• обработка и анализ проконтролированного участка шва
• до 6-8 часов работы от аккумулятора
• автоматическая настройка на заданную толщину шва
• подключение различных сканеров в завизимости от решаемых задач
• работа при отрицательных температурах до – 40°С
• диаметры контролируемых труб от 500 мм
• максимальная длина записываемого шва не менее 50 м
• толщины контролируемых изделий от 5 до 24 мм (опционально возможно расширение
диапазона)
Технические характеристики УСД-60-8K WeldSpector
|
Развертка
|
мин.: 0 - 2,67мкс
макс.: 0 - 1000 мкс
с шагом 0,01 / 0,1/ 1/ 10/ 100 мкс
|
|
Задержка
|
от -4 мкс до 1000мкс
с шагом 0,01 / 0,1/ 1/ 10/ 100 мкс
|
|
Максимальная длина контролируемого материала
|
до 6000 мм (эхо-режим)
|
|
Диапазон скоростей
|
1000 - 9999 м/с
|
|
Задержка в призме
|
0 - 100 мкс
с шагом 0,01 / 0,1/ 1 и 10мкс
|
|
Демпфирование
|
25 ом / 50 ом/ 1000 Ом
|
|
Входной импенданс
|
50 ом / 600 ом
|
|
Зондирующий импульс
|
радиоимпульс, амплитудой 50 или 200 В,
с изменяемой длительность от 16 до 500 нс,
с шагом 16 нс
|
|
Демпфер зондирующего импульса
|
регулируемый от 0 до 15 полупериодов
с задержкой демпфирования от 0 до 7 полупериодов
|
|
Частота повторений ЗИ
|
регулируемая от 20 до 2000Гц
с шагом 1/ 5/ 10 или 100Гц
|
|
Усилитель
|
широкополосный 0.4-20 МГц (-6 дБ)
|
|
Диапазон регулировки усиления
|
100 дБ, с шагом 0.5, 1, 2 или 6 дБ
|
|
Временная Регулировка Чувствительности (ВРЧ)
|
диапазон до 70 дБ, 12 дб/мкс
с построением кривой по 32 опорным точкам
введенным вручную или от контрольных отражателей
|
|
Кривая Амплитуда-Расстояние (АРК)
|
построение по 32 точкам, регулируемая по высоте
|
|
Детектирование
|
положительная или отрицательная полуволна,
полное, радиосигнал (во всем диапазоне развертки), B-scan, C-скан
|
|
Отсечка
|
компенсированная, 0 - 90% высоты экрана
|
|
Зоны контроля
|
три независимых зоны, начало и ширина
изменяются во всем диапазоне развертки,
уровни порогов задаются от 0 до 95%
высоты экрана при детектировании и
от -95% до +95% при радиосигнале с шагом
1%, индивидуальная логика определения дефектов.
Одна из зон (и-зона) предназначена для синхронизации от поверхностного
сигнала при иммерсионном контроле
|
|
Автоматическая Сигнализация Дефектов (АСД)
|
световая для каждой зоны отдельно и звуковая,
индивидуальная логика определения дефекта в зоне
|
|
Измерение временных интервалов
|
от 0 до первого сигнала в зоне или между
сигналами в зонах, по фронту или по максимуму
сигнала
|
|
Измерение амплитуды
|
в процентах от высоты экрана,
в дБ относительно уровня порога в зоне,
в дБ относительно опорного сигнала,
в дБ относительно кривой амплитуда-расстояние
|
|
Дисплей
|
Цветной, TFT 640 х 480 точек
(135 х 100 мм). Специальная функция для работы на ярком солнечном свет
|
|
А-сигнал
|
480 x 300 точек в стандартном режиме
|
|
Память
|
500 настроек с А-сигналом
5000 протоколов контроля (сигнал, огибающая, результат измерения,
параметры работы прибора, дата, время и название протокола)
|
|
Интерфейс
|
Ethernet
|
|
Разъемы преобразователей
|
2 СР50 (BNC)
|
|
Аккумулятор
|
Li-ion 8 А/ч
|
|
Время работы
|
6-8 часов от аккумуляторов
|
|
Внешнее питание
|
блок питания от сети 220 В, 50Гц AC
|
|
Напряжение питания
|
18V/3,5A DC
|
|
Диапазон рабочих температур
|
от -30º C до +55° C
|
|
Размер (В x Ш x Д)
|
190 мм x 285 мм x 50 мм
|
|
Масса
|
3,5 кг с аккумуляторами
|
Комплектация УСД-60-8К WeldSpector:• Электронный блок дефектоскопа УСД-60-8К
• Встроенный Li-Ion аккумулятор
• Сетевой блок питания /зарядное устройство
• Кабели СР50-Лемо0 - 2 шт.
• Преобразователи - 2 шт. (тестирование каналов)
• Кабель "витая пара" – 2 шт.
• Ethernet hub (switch)
• Защитный чехол с поясным и шейным креплением
• Сканирующее устройство на магнитных колесах для контроля изделий диам. от 500
мм
• Ультразвуковой многоканальный преобразователь для толщин 5-24 мм - 2 шт.
• Программное обеспечение для ПК
• Комплект документации: руководство по экcплуатации, методика поверки,
свидетельство о первичной поверке
• Кейс для переноски
|
