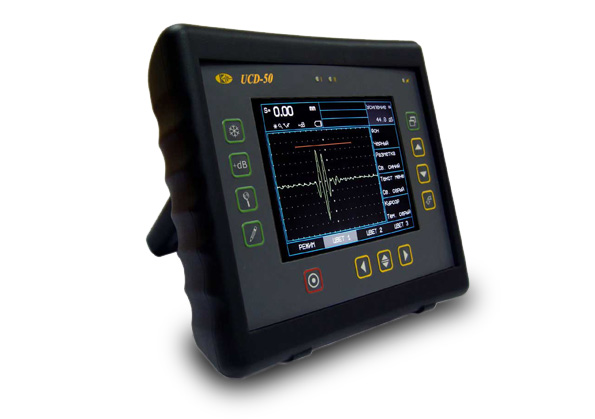

УСД-50 ультразвуковой дефектоскоп
УСД-50 – это универсальный ультразвуковой дефектоскоп с цветной TFT матрицей
640х480 и великолепным быстродействием. Мощный, легкий и портативный прибор в
эргономичном ударопрочном корпусе из ABS пластика, дефектоскоп УСД-50 позволяет
измерять толщину изделий с большой точностью, выводить сигнал в виде А- и
B-сканов и обладает всеми функциями по документированию результатов контроля.
Дефектоскоп сочетает в себе последние достижения аналоговой и цифровой техники,
удобство и простоту пользования, эргономичность конструкции и высокую
надежность.
Особенности УСД-50
• цветной TFT дисплей 135 x 100 мм (640 х 480 точек)
• широкополосный усилитель 0.4 - 15 МГц
• ВРЧ с диапазоном до 70 дБ, 12 дб/мкс с построением кривой по 32-м опорным
точкам
• функция смена цвета фона и всех элементов экрана, позволяющая комфортно
работать даже при прямом солнечном свете
• работа с кривой амплитуда-расстояние: измерение уровня сигнала в дБ
относительно кривой и режим АСД по кривой АРК
• частота повторения ЗИ: до 800Гц
• две независимых зоны контроля, с индивидуальной логикой определения дефекта
• вывод сигналов в виде А-, В- сканов
• интерфейс USB
• питание: Li-ion аккумулятор или внешний блок питания
• до 8 часов работы от аккумулятора
Технические характеристики УСД-50:
|
Параметр
|
Значение
|
|
Развертка
|
мин.: 0 - 4 мкс
макс.: 0 - 1000 мкс
регулируемая с шагом 1 мкс
|
|
Задержка
|
от 0,5 мкс до 996 мкс
с шагом от 0,02 мкс
|
|
Максимальная длина контролируемого материала
|
до 3000 мм (эхо-режим)
|
|
Диапазон скоростей
|
1000 - 9999 м/с
|
|
Задержка в призме
|
0 - 100 мкс с шагом 0,01 мкс
|
|
Демпфирование
|
25 ом / 50 ом/ 1000 Ом
|
|
Входной импенданс
|
50 ом / 600 ом
|
|
Зондирующий импульс
|
радиоимпульс, амплитудой 50 или 200 В, с регулируемым числом
полупериодов (1-10), с изменяемой длительностью от 50 до 500 нс, с шагом
16 нс
|
|
Демпфер зондирующего импульса
|
регулируемый от 0 до 10 полупериодов с задержкой демпфирования от 0 до
10 полупериодов
|
|
Частота повторений ЗИ
|
до 800 Гц (в зависимости от установленных параметров)/ 40 Гц
|
|
Усилитель
|
широкополосный 0.4-15 МГц (-6 дБ)
|
|
Диапазон регулировки усиления
|
110 дБ, с шагом 0.5, 1, 2 или 6 дБ
|
|
Дополнительная клавиша +dB
|
программируемая 0-40 дБ, с шагом 0,5 дБ
|
|
Временная Регулировка Чувствительности (ВРЧ)
|
диапазон до 90 дБ, 12 дБ/мкс с построением кривой по 10 опорным точкам,
введенным вручную или от контрольных отражателей
|
|
Кривая Амплитуда-Расстояние (АРК)
|
построение по 10 точкам, регулируемая по высоте две дополнительных
кривых АРК 0-12 дБ от базовой (с шагом 0,5 дБ)
|
|
Детектирование
|
положительная или отрицательная полуволна, полное, радиосигнал (во всем
диапазоне развертки), B-скан
|
|
Отсечка
|
компенсированная, 0 - 90% высоты экрана
|
|
Зоны контроля
|
две независимых зоны, начало и ширина изменяются во всем диапазоне
развертки, уровни порогов задаются от 0 до 95% высоты экрана при
детектировании и от -95% до +95% при радиосигнале с шагом 1%,
индивидуальная логика определения дефектов.
|
|
Автоматическая Сигнализация Дефектов (АСД)
|
световая для каждой зоны отдельно и звуковая
|
|
Измерение временных интервалов
|
от 0 до первого сигнала в зоне или между сигналами в зонах, по фронту
или по максимуму сигнала
|
|
Измерение амплитуды
|
в процентах от высоты экрана,
в дБ относительно уровня порога в зоне,
в дБ относительно опорного сигнала,
в дБ относительно кривой амплитуда-расстояние
|
|
Дисплей
|
Цветной высококонтрастный, TFT 640 х 480 точек, (130 х 100 мм).
Специальная функция для работы на ярком солнечном свете
|
|
А-сигнал
|
480 x 300 точек в стандартном режиме
640 х 480 точек в полноэкранном режиме
|
|
Память
|
100 настроек с А-сканом
500 протоколов контроля (сигнал, огибающая, результат измерения,
параметры работы прибора, дата, время и название протокола)
|
|
Интерфейс
|
USB
|
|
Разъемы преобразователей
|
2 Lemo0
|
|
Аккумулятор
|
Li-ion 8 А/ч
|
|
Время работы
|
8-10 часов работы от встроенного аккумулятора
|
|
Внешнее питание
|
блок питания 220 В AC
|
|
Напряжение питания
|
15 В / 2,5 А DC
|
|
Диапазон рабочих температур
|
от -30 °C до +55 °C
|
|
Размер (В x Ш x Д)
|
200 мм x 225 мм x 80 мм
|
|
Масса
|
1,9 кг с аккумуляторами
|
Комплектация УСД-50:
• Электронный блок дефектоскопа УСД-50
• Аккумуляторная батарея (встроенная)
• Сетевой блок питания/Зарядное устройство
• Кабели Lemo0-Lemo0 - 2 шт.
• Преобразователи 4 шт.
• Кабель для подключения к ПК
• Защитный чехол с поясным + шейным креплением и блендой от солнечного света
• Программное обеспечение для ПК
• Комплект документации: руководство по эксплуатации, методика поверки,
свидетельство о первичной поверке
• Кейс для переноски
|
