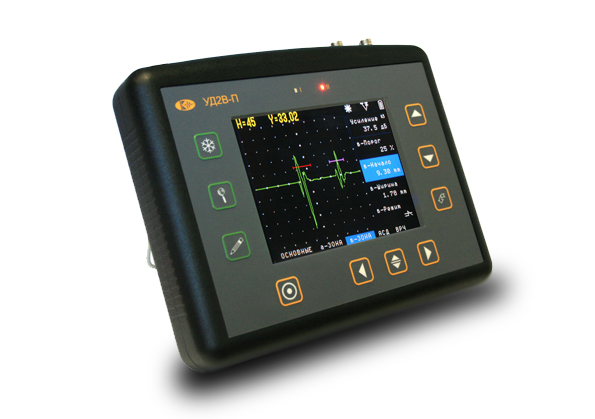

УД2В-П46 ультразвуковой дефектоскоп
Д2В-П46 –ультразвуковой дефектоскоп общего назначения, зарекомендовавший себя
с лучшей стороны, как «рабочая лошадка» своей надежностью и безотказностью в
работе. Дефектоскоп легок в настройке и работе, обладает всеми функциями
необходимыми для контроля сварных соединений.
Возможные комплектации УД2В-П46:• УД2В-П46 (TFT базовый комплект)
• УД2В-П46 (TFT, универсальный комплект)
Особенности УД2В-П46• одновременное измерение амплитуды и координат дефекта
• режим записи огибающей максимума сигнала в зоне контроля
• большая память настроек и результатов контроля (100 настроек, 750 результатов
контроля – 15 файлов по 50 результатов)
• поддержка ведения нескольких баз данных протоколов контроля на ПК с функцией
конструктора протоколов любого вида
• полноэкранный режим работы (в LD-версии)
• оптимальная работа с любыми ПЭП
• работа с кривой амплитуда-расстояние: измерение уровня сигнала в дБ
относительно кривой и режим АСД по кривой АРК
• детектор: положительная полуволна, отрицательная полуволна, полный детектор,
радиосигнал (во всем диапазоне развертки)
• точность индикации толщины: 0.001 при толщинах до 10 мм
• не менее 8 часов работы от аккумуляторов
• интерфейс RS232: для передачи А-разверток, параметров работы и результатов
измерений на ПК (адаптер USB опционально)
Реализованный в приборе алгоритм записи огибающей максимума сигнала отличается
от подобных режимов в аналогичных приборах других фирм. Как правило, это так
называемый режим "Заморозки по пикам" ("Peak freezing"), когда прибор запоминает
максимальное значение амплитуды сигнала в каждой точке развертки. В отличие от
такого режима, реализованный в УД2В-П46 метод позволяет построить огибающую
сигнала, запоминая только по одной точке в каждом зондирующем импульсе - по
положению и значению максимальной амплитуды эхо-сигнала в зоне контроля.
Такой режим дает возможность получить, например, график движения максимума
сигнала при поперечном сканировании дефекта в сварном соединении и оценить его
условную протяженность, а также легко определить координаты отражателя при
максимальной амплитуде отраженного сигнала.
Программа UdReport, позволяет полностью автоматизировать обработку результатов
контроля, разделяя их по разным базам протоколов и определяя различные
дополнительные параметры контроля на основе идентификаторов, содержащихся в
имени результата. Кроме этого, программа имеет функцию конструктора протоколов,
позволяющую создавать печатные формы протоколов любого вида в зависимости от
требований конкретного пользователя.
Прибор прост и удобен в обращении, аттестован в Госстандарте России (сертификат
RU.C.27.003.A №33993), зарегистрирован в Государственном реестре средств
измерений под №17498-03 и допущен к применению в Российской Федерации и странах
СНГ
Технические характеристики УД2В-П46:
|
Развертка
|
мин.: 0 - 2.9 мм (сталь); 0 - 1 мкс
макс.: 0 - 2975 мм (сталь); 0 - 1000 мкс
|
|
Диапазон скоростей
|
1000 - 9999 м/с
|
|
Задержка
|
от -0,5 мкс до 996 мкс
|
|
Задержка в призме
|
0 - 100 мкс
|
|
Демпфирование
|
50 ом / 1000 ом (до 25 ом в совмещенном режиме)
|
|
Входной импенданс
|
50 ом / 600 ом
|
|
Зондирующий импульс
|
прямоугольный, амплитудой 200 В,
с изменяемой длительность от 50 до 500 нс, с шагом 25 нс
|
|
Частота повторений ЗИ
|
до 800 Гц в режиме максимальной частоты
|
|
Усилитель
|
широкополосный 0.5-15 МГц (-6 дБ)
диапазонные фильтры на 1.25, 2.5, 5 и 10 МГц
|
|
Согласование с ПЭП сторонних производителей
|
7 контуров согласования с номиналами:
0,66; 1; 2,2; 3,3; 4,7; 6,8 и 15 мкГН
|
|
Диапазон регулировки усиления
|
110 дБ, с шагом 0.5, 1, 2 или 6 дБ
|
|
Временная Регулировка Чувствительности (ВРЧ)
|
диапазон до 90 дБ, 10 дб/мкс
с построением кривой по 10 опорным точкам введенным вручную
или от контрольных отражателей
|
|
Кривая Амплитуда-Расстояние (АРК)
|
построение по 10 точкам, регулируемая по высоте + две дополнительных
кривых ±12 дБ от базовой (с шагом 1 дБ)
|
|
Детектирование
|
положительная или отрицательная полуволна, полное, радиосигнал (во всем
диапазоне развертки)
|
|
Отсечка
|
компенсированная, 0 - 80% высоты экрана
|
|
Зоны контроля
|
две независимых зоны, начало и ширина
изменяются во всем диапазоне развертки,
уровни порогов задаются от 0 до 95%
высоты экрана при детектировании и
от -95% до +95% при радиосигнале с шагом
1%, индивидуальная логика определения дефектов
|
|
Автоматическая Сигнализация Дефектов (АСД)
|
световая для каждой зоны отдельно и звуковая
|
|
Режимы работы АСД
|
дефект в первой зоне,
дефект во второй зоне,
дефект в первой и во второй зонах,
дефект в одной из зон,
по АРК - сравнение сигнала в первой
зоне с кривой амплитуда-расстояние
|
|
Измерение временных интервалов
|
от 0 до первого сигнала в зоне или между
сигналами в зонах, по фронту или по максимуму сигнала
|
|
Разрешающая способность
|
3.125, 6.25, 12.5 или 25 нс в зависимости
от выбранного частотного диапазона
|
|
Измерение амплитуды
|
в процентах от высоты экрана,
в дБ относительно уровня порога в зоне,
в дБ относительно опорного сигнала,
в дБ относительно кривой амплитуда-расстояние,
одновременно с индикацией координат отражателя, измеренных по пику
сигнала
|
|
Дисплей
|
TFT
|
|
А-сигнал
|
73 mm x 50 мм; 160 x 100 точек
в "полноэкранном" режиме: 240х128 точек
|
|
Память
|
100 настроек с А-сигналом и названием,
750 (15 файлов по 50) протоколов контроля
|
|
Интерфейс
|
RS232
|
|
Разъемы преобразователей
|
2 СР50 или Лемо1
|
|
Аккумуляторы
|
4 NiMh размер "D"
|
|
Время работы
|
ЖКИ : 12-16 часов (в зависимости от установок);
ЭЛД: 7-8 часов (в зависимости от установок)
|
|
Питание
|
внешний блок питания 220 В AC
|
|
Диапазон рабочих температур
|
от -25°C до +55°C
|
|
Размер (В x Ш x Д)
|
160 мм x 225 мм x 45 мм
|
|
Вес
|
2.5 кг с 4 аккумуляторами
|
Базовая комплектация УД2В-П46:
• Электронный блок дефектоскопа УД2В-П46
• Сетевой блок питания ∼220В 50Гц / ≅ 9В, 1.5A
• Кабели СР50-Lemo0 2 шт.
• Преобразователи 4 шт. (П111-2.5-К12, П111-5-К6, П121-2.5-40, П121-5-65),
замена по выбору
• Кабель RS232 для подключения к ПК
• Программное обеспечение для ПК
• Комплект документации: руководство по эксплуатации, методика поверки,
свидетельство о первичной поверке
• Кейс для переноски
Универсальный комплект поставки УД2В-П46
• Базовый комплект
• Защитный чехол с поясным и шейным креплением
• Отсек для аккумуляторов размера "D"
• Комплект аккумуляторов NiMh размер "D" 9A/ч
• Универсальное зарядное устройство
|
