А1214 ЭКСПЕРТ Ультразвуковой дефектоскоп / Функциональная аппаратура / Каталог продукции
  • Описание
  • Технические данные
Наименование:
А1214 ЭКСПЕРТ

Тип:
Ультразвуковой дефектоскоп

ТУ:


Краткое тех. описание:
Обеспечивает реализацию типовых и специализированных методик ультразвукового контроля, высокую производительность и точность измерений

Цена А1214 ЭКСПЕРТ:
Уточняйте по телефону или через обратную связь.

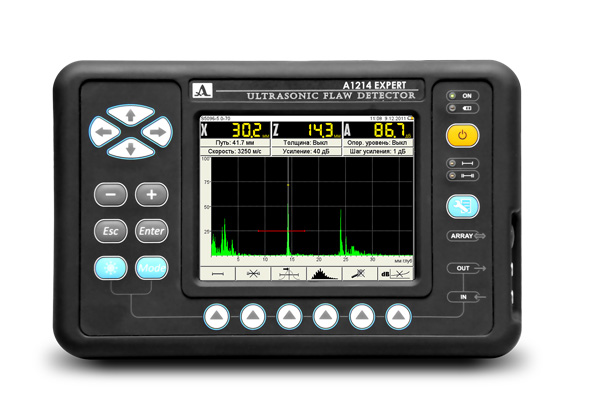

Ультразвуковой дефектоскоп А1214 ЭКСПЕРТ



Ультразвуковой дефектоскоп А1214 ЭКСПЕРТ современный ультразвуковой дефектоскоп общего назначения. Обеспечивает реализацию типовых и специализированных методик ультразвукового контроля, высокую производительность и точность измерений. Классическое исполнение корпуса прибора позволяет с удобством работать как в цеховых и лабораторных условиях, так и в тяжелых полевых условиях.

Области применения А1214 ЭКСПЕРТ

• дефектоскопия трубопроводной запорной арматуры (клапанов, шаровых кранов..)
• поиск дефектов в отливках, прокате
• контроль сварных стыков трубопроводов как металических так и изготовленных из полиэтилена
• контроль осей подвижных составов, контроль стальной строительной арматуры и т.п.

А1214 ЭКСПЕРТ прекрасно работает с системой МАСКА для контроля стержней арматуры (спрашивайте менеджеров спец КП)

А1214 ЭКСПЕРТ работает с хордовыми преобразователями и преобразователями типа ДУЭТ и ТАНДЭМ для контроля сварных швов полиэтилена

Особенности А1214 Эксперт

• вес с аккумулятором не более 2 кг
• корпус из прочного пластика
• цветной высококонтрастный TFT дисплей
• доступный для понимания интуитивный интерфейс прибора
• настройки на 100 конфигураций
• память - 500 ячеек (скан экрана с сигналом + результаты контроля и настройки, при которых был произведен контроль)
• отображение сигналов как в детектированном виде, так и в недетектированном (радиосигнале)
• цифровая ВРЧ (до 32 точек)
• DAC-кривые
• связь с ПК через USB-порт
• быстросъемный аккумулятор
• совместим с преобразователями различных производителей
• функция АРД-диаграмм для преобразователей позволяет автоматически производить расчет эквивалентной площади дефекта

Возможности А1214 ЭКСПЕРТ

• Мгновенный доступ к орагнам управления:
В любом режиме в нижней части экрана находятся пиктограммы, благодаря которым дефектоскопист может изменять настройки и параметры.
• 100 конфигураций настроек:
Настроив прибор под задачу и сохранив настройку в библиотеке, на объекте просто выбираешь из меню нужную конфигурацию и работаешь.
• Полуавтоматическая процедура корректировки угла ввода и задержки наклонного пэп
• Работа с ПК:
Программное обеспечение ADM 3 (поставляется в базовом комплекте)дает возможность:
- составлять протокол работы, редактировать, сохранять, и распечатывать их
- настраивать дефектоскоп в режиме on-line на ПК и загружать настройки в прибор
- работать на компьютере в режиме on-line дефектоскопа, используя для обучения и демонстрации



Параметр

Значение

Максимальная толщина объекта контроля (по стали)

3500 мм

Рабочие частоты

0,5÷15,0 МГц

Динамический диапазон дефектоскопа не менее

100 дБ

Диапазон изменений интервалов времени дефектоскопа

1÷1200 мкс

Диапазон настроек скорости ультразвука

1000÷15000 м/с

Полоса частот приемного тракта

0,14÷21 МГц

Диапазон перестройки аттенюатора

0÷90 дБ

Динамический диапазон ВРЧ не менее

30 дБ

Параметры зондирующего импульса:

- число периодов

0,5÷5

- амплитуда (половина размаха)

20, 100, 200 В

- длительности фронтов не более

20 нс

- частота повторения зондирующих импульсов

5÷200 Гц

Тип дисплея

Цветной TFT

Количество точек экрана

640 х 480

Размеры отображающего поля экрана

120 х 90 мм

Питание

Съемный аккумулятор

Время непрерывной работы

12 ч

Диапазон рабочих температур

от -30°С до +50°С

Габаритные размеры

250 х 160 х 80 мм

Масса электронного блока

1,9 кг

Комплектация А1214 ЭКСПЕРТ : • А1214 ЭКСПЕРТ - электронный блок УЗ дефектоскопа
• Кабель LEMO-LEMO двойной 1,2 м
• Кабель LEMO-LEMO одинарный 1,2 м
• Преобразователь D1771 4.0A0D12CL
• Преобразователь S3568 2.5A0D10CL
• Преобразователь S5182 2.5A65D12CS
• Преобразователь S5096 5.0A70D6CS
• Чехол Е14
• Сетевой адаптер с кабелем 220 B - 15 B
• Кабель USB A - Micro B
• Компакт-диск с документацией и ПО
• Сумка E14
• Калибровочный образец V2/25
