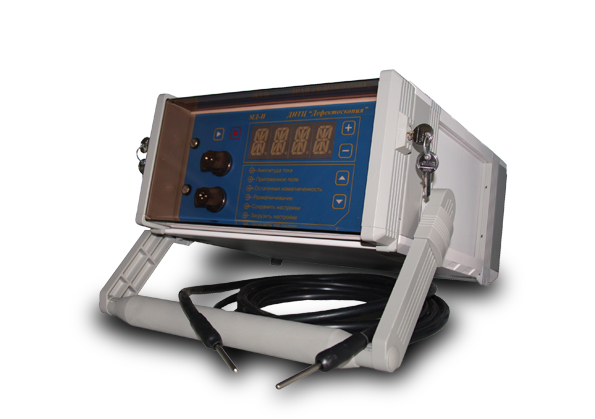

Модульный дефектоскоп МД-М
 Новый модульный дефектоскоп МД-М представляет собой революционное решение для
ручного магнитопорошкового контроля. Разработанный НПЦ "Кропус" совместно с ГНИИ
13 МО РФ и ДНТЦ "Дефектоскопия" дефектоскоп воплотил в себе все последние
достижения в области неразрушающего контроля методом магнитных частиц и
предназначен для замены устареших дефектоскопов ПМД-70 и ПМД-87 (УНМ 300/2000).
Прибор обладает регулировкой тока до 5000 А, памятью настроек контроля, режимом
"ток-пауза", автоматическим размагничиванием, регулируемой длительностью
намагничивания и размагничивания и другими функциями.
Дефектоскоп МД-М имеет модульную конструкцию из 3-х модулей: МД-И (импульсного
тока), МД-С (соленоид переменного тока), МД-Э (электромагнит постоянного тока),
фактически представляющих собой отдельные приборы, электрически не связанные
между собой. В каждом модуле предусмотрено возможность автоматической установки
заданного тока, сохранение параметров выбранного режима намагничивания в ячейках
памяти. Данные сохраненного режима намагничивания сохраняются и при выключении
модуля (дефектоскопа). Размагничивание с применением электромагнита основано с
использованием скин-эффекта.
Принципиальная схема дефектоскопа обеспечивает необходимые эксплуатационные
характеристики и значительно более широкие возможности при значительном
уменьшении габаритов и массы по сравнению с существующими дефектоскопами.
Режимы работы МД-М
МД-И: одиночные импульсы тока (длительностью 1,5мс); непрерывное следование
импульсов тока с частотой 1 Гц; размагничивание по встроенной программе
изменения тока
МД-С: ток длительностью от 1 до 20 периодов при контроле на остаточной
намагниченности; ток по режиму «ток-пауза»; непрерывное пропускание тока;
автоматическое размагничивание
МД-Э: намагничивание и режим автоматического размагничивания
Особенности МД М
• регулировка тока до 5000А при массе импульсного блока всего 12кг
• 3 независимых блока прибора
• память настроек
• питания от сети 220 В и бортовой сети самолета 27 В
• автоматическое размагничивание
• 3 года гарантии
Технические характеристики МД-М:
|
Параметр
|
Значение
|
|
Наибольший регулируемый импульсный ток
|
5000 А на стандартном кабеле
|
|
Регулировка тока
|
есть
|
|
Длительность импульсов тока
|
1,5 мс
|
|
Частота следования импульсов
|
1 Гц
|
|
Измерение тока
|
есть
|
|
Автоматическая установка тока
|
есть
|
|
Режим "ток-пауза"
|
длительность тока 1-10 с длительность паузы 1-10 с
|
|
Длительность автоматического размагничивания
|
30, 60 или 120 с
|
|
Напряженность поля в соленоиде
|
700 А/см
|
|
Напряженность поля между полюсами электромагнита
|
90 А/см (при расстоянии 100 мм)
|
|
Сила отрыва электромагнита от плиты МО-1
|
не менее 200 Н
|
|
Память
|
10 настроек
|
|
Питание
|
МД-И, МД-Э: от блока питания 220 В либо бортовая сети 24-27 В
МД-С: от сети 220 В
|
|
Габаритные размеры
|
МД-И: 330х150х460 мм
МД-С: 225х170х75 мм
МД-Э: 225х170х75 мм
|
|
Масса
|
МД-И: 12 кг
МД-С: 2 кг
МД-Э: 2 кг
|
Комплектация МД-М:
• Блок импульсный МД-И
• Блок соленойда МД-С
• Блок электромагнита МД-Э
• Кабель сечением 10кв.мм и длиной 4 м
• Соленоид
• Электромагнит
• Блок питания 220В
• Соединительные кабели
• Образец для проверки чувствительности
• Руководство по эксплуатации
• Упаковка
|
