КИМ-2М Коэрцитиметр / Функциональная аппаратура / Каталог продукции
  • Описание
  • Технические данные
Наименование:
КИМ-2М

Тип:
Коэрцитиметр

ТУ:


Краткое тех. описание:
Коэрцитиметр КИМ-2М - предназначен для локального контроля качества термической, термомеханической или химико-термической обработок, а так же определения твердости и механических свойств деталей из ферромагнитных материалов при наличии корреляционной связи между контролируемым и измеряемым параметрами

Цена КИМ-2М:
Уточняйте по телефону или через обратную связь.

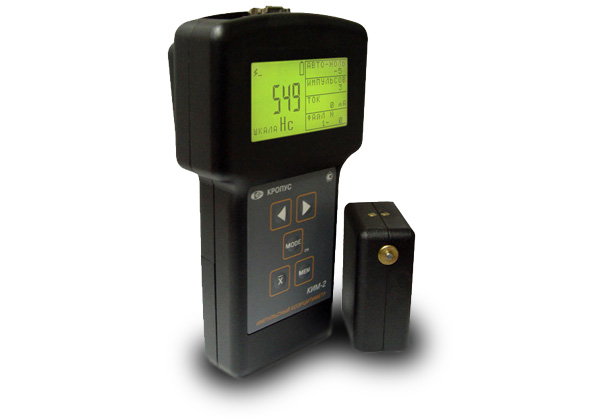

Коэрцитиметр КИМ-2М

Коэрцитиметр КИМ-2М - предназначен для локального контроля качества термической, термомеханической или химико-термической обработок, а так же определения твердости и механических свойств деталей из ферромагнитных материалов при наличии корреляционной связи между контролируемым и измеряемым параметрами. Прибор может быть использован для разбраковки металлов по маркам стали и контроля поверхностных слоев ферромагнитных материалов.


Принцип работы прибора состоит в намагничивании контролируемого участка детали с последующим размагничиванием его нарастающим полем, фиксации напряженности поля, соответствующей коэрцитивной силе материала детали, и измерении амплитуды сигнала с датчика Холла. Преобразователь представляет собой приставной электромагнит со съемными полюсными наконечниками и встроенным в его магнитную цепь датчиком Холла.

Мощный датчик МП-2 (опционально) обладает повышенной стабильность и большей глубиной промагничивания, а также позволяет проводить измерения через покрытия.

Режимы измерений КИМ-2М


- измерение коэрцитивной силы

- измерение магнитной индукции

- измерение остаточной магнитной индукции при частичном размагничивании

- измерение остаточной намагниченности

Особенности КИМ-2М

• постоянное измерение остаточной намагниченности
• регулируемое количество импульсов намагничивания
• автоматическая сигнализация брака при выходе результата за заданные границы
• усреднение до 99 результатов
• память: 5000 результатов измерений (50 файлов по 100 результатов) с возможностью их просмотра на экране прибора или передачи в ПК
• возможность ввода с клавиатуры или с ПК до 10 шкал
• питание: 8 аккумуляторов "AA" 1.6 А/ч или внешний источник 9 В
• вес 1.2 кг

Технические характеристики КИМ-2М:

Параметр

Значение

Диапазон измерений коэрцитивной силы

от 150 А/м до 4500 А/м

Намагничивание

импульсное, амплитуда импульса 250 В, число импульсов задается от 0 до 10

Размагничивание

заданным током от 0 до 1000 мА, с шагом 1 мА

Время измерения

5 сек. при 3-х импульсах намагничивания

Шкалы

10 программируемых с клавиатуры или с ПК, до 10 опорных точек для линейной аппроксимации

Дискретность показаний

1, 0.1, 0.01 или 0.001 - задается при программировании шкалы

Питание

встроенный Li-Ion аккумулятор или внешний сетевой блок питания 220 В AC

Время автономной работы

5 -6 часов от встроенного аккумулятора

Рабочее напряжение питания

12 В

Диапазон рабочих температур

от +5 °C до +50 °C

Размер электронного блока (В x Ш x Д)

205 мм x 115 мм x 50 мм

Размер преобразователя (В х Ш х Д)

60 мм x 75 мм x 35 мм

Вес с элементами питания

1.2 кг(электронный блок)

Комплектация КИМ-2М: • Электронный блок коэрцитиметра КИМ-2М
• Встроенный Li-Ion аккумулятор
• Преобразователь МП-1 (до 5мм)
• Сетевой блок питания / зарядное устройство
• Защитный чехол
• Кабель RS232 для подключения ПК
• Программное обеспечение для ПК
• Комплект документации: руководство по эксплуатации, метрологическая поверка
• Кейс для переноски
