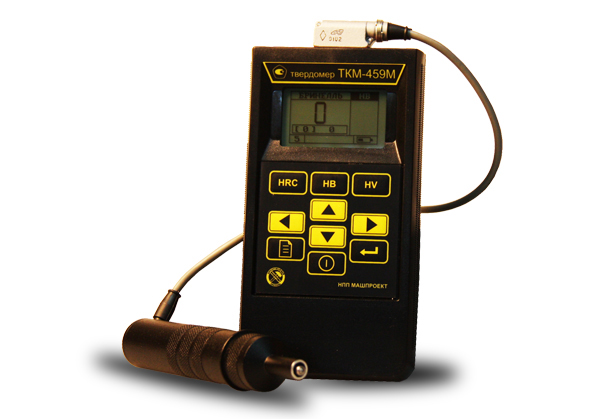

Ультразвуковой твердомер ТКМ-459
Ультразвуковой твердомер ТКМ-459 - высокоточный портативный прибор для
оперативного измерения твердости металлов, в т. ч. поверхностноупрочненных слоев
(цементация, азотирование, закалка ТВЧ и др.), гальванических покрытий (хром),
оценки механической прочности.
Твердомер ТКМ-459 реализует измерения в основных, стандартизованных в России
шкалах твердости - HB, HRC, HV, а также шкалах HRA, HRB, HSD и предел прочности
на разрыв (пересчет по ГОСТ 22761-77 для сталей перлитного класса).
В основу принципа действия прибора заложен UCI метод (Ultrasonic Contact
Impedance - ультразвуковой контактный импеданс).
Особенности
• малое влияние толщины и массы изделия на результаты измерения
• отсутствие заметного глазом отпечатка на "зеркальных" поверхностях
• обеспечения контроля тонкостенных изделий и изделий сложного профиля
• сверхмалая минимальная площадь зоны контроля
• отсутствие влияния пространственного положения датчика на результат измерения
• малая чувствительность к отклонению датчика от нормали к контролируемой
поверхности на показания твердомера
• малая чувствительность к кривизне поверхности изделия
• оперативная корректировка показаний прибора по одной или двум образцовым мерам
твердости
• оперативное создание дополнительных индивидуальных калибровок, с
использованием не более чем двух контрольных образцов (режим "обучение").
• создание пользователем дополнительных собственных шкал
• гибкая организация памяти для записи результатов измерений
• графический ЖК-диспелей
• интуитивно понятный русский и английский интерфейс
Режимы работы
• Измерения по основным шкалам - используется для подавляющего большинства
случаев применения прибора.
• Измерения с использованием индивидуальных калибровок к основным шкалам -
используется при контроле твердости высоколегированных сталей,
специализированных чугунов и цветных металлов.
• Измерения по дополнительным шкалам определенным пользователем или добавленным
производителем по его требованию - используется для решения специальных задач.
Тех. характеристики
|
Параметр
|
Значение
|
|
Диапазон измерений
|
|
|
по Роквеллу:
|
20 - 70 HRC
|
|
по Бринеллю:
|
90- 460 HB
|
|
по Виккерсу:
|
230 - 940 HV
|
|
Погрешность измерений
|
|
|
по Роквеллу:
|
2 HRC
|
|
по Бринеллю:
|
|
|
в диапазоне 90 - 180 HB
|
10 HB
|
|
в диапазоне 180 - 250 HB
|
15 HB
|
|
в диапазоне 180 - 250 HB
|
20 HB
|
|
по Виккерсу:
|
|
|
в диапазоне 240 - 500 HV
|
15 HV
|
|
в диапазоне 500 - 800 HV
|
20 HV
|
|
в диапазоне 800 - 940 HV
|
20 HV
|
|
Число замеров для вычисления среднего значения:
|
9
|
|
Емкость памяти результатов измерений:
|
64 кБайт
|
|
Число дополнительных индивидуальных калибровок (режим "обучение"):
|
по 5 для каждой шкалы прибора
|
|
Число шкал программируемых пользователем:
|
3
|
|
Подсветка дисплея:
|
настраиваемая пользователем
|
|
Время автоматического выключения прибора:
|
настраиваемое пользователем
|
|
Размеры электронного блока твердомера:
|
150 х 80 х 30
|
|
Питание:
|
аккумуляторное (возможно использование батареек)
|
|
Масса твердомера:
|
0,4 кг
|
|
Диапазон рабочих температур:
|
-10 +40 °С
|
|
Гарантийный срок обслуживания:
|
24 месяца
|
Требование к объекту контроля
|
Изделия массой более 1 килограмма, толщиной более 2 мм.
|
не требуют дополнительных мероприятий.
|
|
Изделия массой менее 1 килограмма
|
необходимо закрепить в тисках, либо зафиксировать на опорной плите с
помощью фиксирующей пасты (напр. смазка "ЦИАТИМ")
|
|
Изделия толщиной менее 2 мм.
|
необходимо зафиксировать ("притереть") на опорной плите с помощью
фиксирующей пасты (напр. смазка "ЦИАТИМ")
|
|
Шероховатость контролируемой поверхности, обеспечивающая наибольшую
точность измерений (не требующая увеличения количества усреднений)
|
1,6 Ra
|
Дополнительные принадлежности
|
Датчик тип "Ш" (нагрузка 50Н)
|
Датчик, входящий в штатный комплект поставки твердомера.
Предназначен для решения основной массы задач контроля.
|
|
Датчик тип "Н" (нагрузка 10Н)
|
Датчик с уменьшенной нагрузкой - для контроля изделий с повышенными
требованиями к величине отпечатка, гальванических покрытий.
|
|
Датчик тип "С" (нагрузка 100Н)
|
Датчик с увеличенной нагрузкой, для контроля изделий с плохо
подготовленной поверхностью.
|
|
Датчик тип "К" (высота 70мм)
|
Датчик с уменьшенными габаритами, для контроля внутри труб,
труднодоступных местах.
|
|
Специализированная насадка к датчику
|
Для облегчения позиционирования датчика на сложных поверхностях.
|
Комплект поставки
• Электронный блок твердомера
• Датчик типа "Ш" (штатный датчик, нагрузка - 50Н)
• Аккумулятор (заранее установлен в прибор)
• Зарядное устройство
• Руководство по эксплуатации (совмещено с паспортом)
• Свидетельство о поверке (или отметка в паспорте)
• Кабель для подключения к ПК.
• Программное обеспечение для ПК
• Чехол для закрепления твердомера на груди оператора.
• Манжета для закрепления твердомера на руке оператора.
• Сумка для переноски и хранения
|
