Ультразвуковой томограф А1040 MIRA

Ультразвуковой томограф А1040 MIRA (МИРА) - предназначен для контроля конструкций из бетона, железобетона и камня при одностороннем доступе к ним с целью определения целостности материала в конструкции, поиска инородных включений, полостей, непроливов, расслоений и трещин, а также измерения толщины объекта контроля. Возможен контроль объектов с толщиной до 2-х метров. Данный прибор является усовершенствованной версией томографа А1040 Полигон, который с успехом используется на предприятиях, как в России, так и за рубежом.

Преимущества

• визуализация внутренней структуры объекта контроля при одностороннем доступе
• высокая производительность - реконструкция одной томограммы занимает 3 секунды
• простота в использовании
• высокая точность измерений и чувствительность прибора к различным отражателям
• не требуется подготовка поверхности к контролю
• износостойкие керамические наконечники преобразователей

Особенности

• облегченный ударопрочный пластиковый корпус
• быстросъемный аккумулятор
• автономная работа с данными без внешнего компьютера
• сухой акустический контакт
• адаптация антенного устройства к неровностям поверхности конструкции
• автоматическое измерение скорости распространения ультразвуковой волны в объекте контроля
• трехмерное представление внутреннего строения объекта контроля и B-, C-, D-томограмм любого сечения объекта
• возможность использования томографа при ручном контроле, а также в составе автоматизированных установок
• малогабаритный легкий корпус и переставляемая ручка обеспечивают комфортное применение прибора на горизонтальных, вертикальных и потолочных поверхностях объекта контроля
• на лицевой панели прибора располагаются большой и яркий TFT дисплей и пленочная клавиатура, которые позволяют легко настраивать прибор на объект контроля и выбирать необходимые режимы работы в любых погодных условиях
• легкосъемный аккумулятор обеспечивает до 6 часов непрерывной работы. Опционально возможно укомплектовать прибор дополнительным аккумулятором. Так же возможно питание томографа напрямую от сети

Описание системы

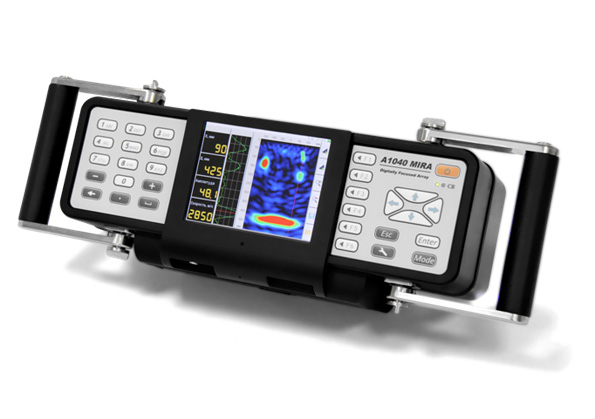

Томограф для бетона А1040 MIRA представляет собой полностью автономный измерительный блок, которым проводят сбор и томографическую обработку полученных данных. Измерительный блок содержит матричную антенную решетку из 48 (12 блоков по 4 элемента в каждом) низкочастотных широкополосных преобразователей поперечных волн с сухим точечным контактом и керамическими износостойкими наконечниками. Это обеспечивает их продолжительное использование по грубым поверхностям, без применения контактной жидкости. Каждый преобразователь имеет независимый пружинный подвес, что позволяет проводить контроль по неровным поверхностям.

Процесс сбора данных

В приборе используется метод синтезированной фокусируемой апертуры с комбинационным зондированием (САФТ-К), при котором происходит фокусировка ультразвука в каждую точку полупространства. Массив данных формируется путем сбора информации со всех измерительных пар антенного устройства томографа. Принимаемые антенной решеткой сигналы обрабатываются на встроенном компьютере непосредственно в процессе работы.
Затем полученные данные представляются на экране прибора и сохраняются в встроенной флеш-памяти. В результате получается наглядный образ сечения объекта контроля (В-тип), где разными цветами (в зависимости от выбранной цветовой схемы) закодирована отражающая способность каждой точки визуализируемого объема. Время сбора данных и вывода на экран образа сечения в одной позиции решетки – 3 сек.

Режимы работы

Режим ОБЗОР - предназначен для оперативного просмотра внутренней структуры конструкции в произвольных местах. На экране отображается В-томограмма на глубину до 2 метров.
- Автоматическое определение скорости распространения ультразвуковой волны.
- Измерение координат и уровней образов в томограмме.
- Измерение толщины конструкции.
- Просмотр А-Сканов

Режим КАРТА - предназначен для формирования массива данных в форме набора В-томограмм объекта контроля (перпендикулярных поверхности) при сканировании антенной решеткой вдоль ранее размеченных линий с постоянным шагом. Из накопленного 3-х мерного массива данных можно выводить на экран любое изображение В-типа.
Контроль проводится по схеме пошагового сканирования объекта контроля с объединением данных и реконструкцией объема под всей отсканированной площадью объекта контроля.

Функция НАСТРОЙКА - Используется для выбора и установки параметров и рабочей конфигурации.
Существует возможность создания и сохранения ряда рабочих конфигураций под различные объекты контроля. Возможность задания имени объекта и технических параметров, с последующим выбором их из памяти прибора перед началом контроля.

Программное обеспечение

Прибор поставляется в комплекте со специализированным программным обеспечением для расширенной обработки собранных данных на внешнем компьютере
Программа обеспечивает считывание данных из прибора и представления их как в виде томограмм, так и в 3-х мерном объемном виде, что облегчает понимание конфигурации внутренней структуры бетонного объекта контроля.
Удобные инструменты программного обеспечения позволяют определить координаты залегания и амплитуду в объекте контроля для каждого отражателя, а так же расстояния между дефектами.

Тех. характеристики

Комплект поставки

• А1040 MIRA блок УЗ томографа
• Переносной компьютер типа Notebook
• Съемный аккумулятор LiPol 8,0 Ач-11,2В
• Сетевой адаптер с кабелем 220В-15В
• Компакт-диск с документацией и ПО
• Кабель USB A-Micro B
• Жесткий кейс М40
