Сигнализаторы на взрывоопасный газ (СН4) МАГ1-n10
МАГ1- n10 предназначен для непрерывного автоматического
контроля превышения установленных порогов тревожной и аварийной
концентрации горючих газов в воздухе в n1 точках,
где n1 = 1... 9.
Область использования: бытовые, административные и общественные помещения,
оборудованные отопительными приборами, газогорелочными устройствами,
помещения котельных установок.
В комплект поставки МАГ1-n10 входят:
- источник питания - 1 шт. типа
БПС1-12-0,4 если число точек контроля
не превышает 3-х, либо источник питания типа
БПС5-12-1,0, если число точек контроля от 4-х до 9-ти
- блоки сигнализации на горючие газы БС1, количество
БС1 равно числу точек контроля от 1-го до 9-ти;
- комплект соединительных кабелей;
- имитатор клапана - 1 шт.
В комплект поставки ККЗ на базе МАГ1- n10 дополнительно
входят:
- отсечное устройство;
- ВПС и ПС - при необходимости.
| Наименование параметра |
Значение параметра
|
Порог контроля концентрации (по метану) % НКПР:
1 порог
2 порог
|
10
20
|
| Основная абсолютная погрешность % НКПР, не более
|
±5
|
| Напряжение питания (В)
|
12±10%
|
| Потребляемая мощность (Вт), не более
|
3,0
|
| Время прогрева (мин.), не более
|
3,0
|
| Время срабатывания сигнализации (сек.), не более
|
15
|
| Диапазон рабочих температур, град С
|
0 - 50
|
| Уровень звуковой сигнализации, Дб, не менее
|
80
|
| Степень защиты (по ГОСТ 14254)
|
IP42
|
|
Средний срок cлужбы, лет:
сигнализатора
датчика
|
10
5
|
| Габаритные размеры, мм, не более
|
98 х 57 х 35
|
В режиме «Работа» блоки БС-1 контролируют
присутствие недопустимых концентраций горючих газов. В случае, если
концентрация горючих газов превышает 1-ый порог, включается предупредительная
сигнализация на блоке БС1, обнаружившим это превышение. При
этом индикатор «Состояние» на этом блоке светится красным
цветом, одновременно включен однотональный звуковой
сигнал. Отсечной клапан, при наличии его в составе
системы, не отключается. В случае, если уровень загазованности
уменьшится ниже 1-го порога – звуковая и световая сигнализация загазованности прекращается.
В случае, если концентрация горючего газа превышает 2-ой
порог, то включается аварийная сигнализация на
блоке БС1, обнаружившим это превышение. Индикатор
«Состояние» на этом блоке БС1 мигает красным цветом,
а звуковая сигнализация переходит в режим двухтонального
звукового сигнала. Отсечной клапан (при наличии его в составе
системы ) отключается. Индикатор «Клапан» на панели
БС1 гаснет. Световая и звуковая сигнализация может
быть отключена только оператором.
Для
отключения сигнализации необходимо отключить источник питания от сети.

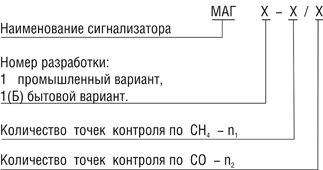

Обозначение МАГ1 при заказе
|
