Сигнализаторы на токсичный газ (СО)
МАГ1-0n2
 МАГ1-0n2 предназначен для непрерывного автоматического
контроля превышения установленных порогов тревожной и аварийной
концентрации угарного газа в воздухе в n2 точках,
где n2 = 1.... 9.
Область использования: жилые, бытовые, административные и общественные
помещения, оборудованные отопительными приборами, газогорелочными
устройствами, в шахтах, колодцах, на автостоянках,
в крытых гаражах и других объектах, где возможно скопление
угарного газа.

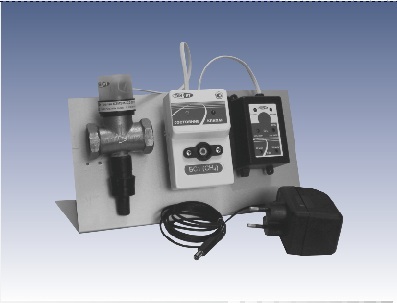

В комплект поставки МАГ1-0n2, входят:
- источник питания - 1 шт. типа БПС1 - 12 - 0,4 если
число точек контроля не превышает 3-х, или источник
питания типа БПС5 - 12 - 1,0 если число точек
контроля более 3-х., но не более 9-ти;
- блоки сигнализации на угарный газ (СО) БС2, количество БС2 –
равно числу точек контроля от 1 до 9-ти;
- комплект соединительных кабелей;
- имитатор клапана - 1 шт.
В комплект поставки ККЗ на базе МАГ1- 0n2 дополнительно
входят:
- отсечное устройство
- ВПС и ПС - при необходимости.
| Наименование параметра |
Значение параметра
|
Порог контроля концентрации СО мг/куб.м НКПР:
1 порог
2 порог
|
200
100 |
| Основная абсолютная погрешность на 1/2 порогах, мг, не более |
±10/±25
|
| Напряжение питания (В) |
12±10%
|
| Потребляемая мощность (Вт), не более |
3,0
|
| Время прогрева (мин.), не более |
3,0
|
| Время срабатывания сигнализации (сек.), не более |
240
|
| Диапазон рабочих температур, град С |
0 - 50
|
| Уровень звуковой сигнализации, Дб, не менее |
80
|
| Степень защиты (по ГОСТ 14254) |
IP42
|
|
Средний срок cлужбы, лет:
сигнализатора
датчика
|
10
5
|
| Габаритные размеры, мм, не более
|
98 х 57 х 35
|
В режиме «Работа» блоки БС2
контролируют присутствие недопустимых концентраций
угарного газа. В случае, если концентрация газа
превышает первый порог, включается
предупредительная сигнализация на блоке
БС2, обнаружившим это отклонение. При этом индикатор «Состояние»
на этом блоке светится красным цветом, одновременно
включен однотональный звуковой сигнал. В случае, если
уровень загазованности уменьшится ниже 1-го порога – звуковая и световая сигнализация
загазованности прекращается. В случае, если концентрация угарного
газа превышает 2-ой порог, то включается аварийная сигнализация
на блоке БС2, обнаружившим это отклонение. Индикатор
«Состояние» на этом блоке БС2 мигает красным цветом, а
звуковая сигнализация переходит в режим двухтонального
звукового сигнала. По линии « Управление » формируется
сигнал на включение вентилятора
и отключение отсечного клапана. Индикатор “Клапан” на панели БС2
гаснет.
Примечание: По требованию заказчика в сигнализаторах
на БС2 может быть предусмотрена задержка по отключению
отсечного устройства на время до 30 мин. после
включения вентилятора. Если в течение времени задержки
концентрация угарного газа при работающем вентиляторе
уменьшится ниже 2-го порога, отключение подачи газа
к оборудованию не производится. В противном случае
по истечении времени задержки отсечной клапан
будет закрыт.
Обозначение МАГ1 при заказе
|
