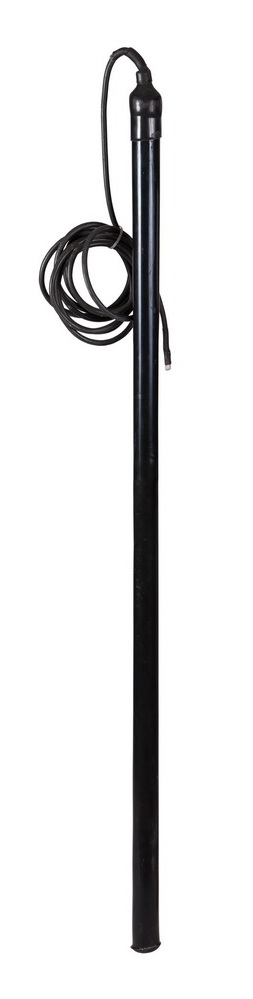

Полимерный анодный заземлитель типа «Радуга»
АЗП-РА
Назначение
Анодные заземлители полимерные АЗП-РА предназначены для
использования в качестве малорастворимого элемента глубинных и поверхностных
заземлителей в системе электрохимической защиты от коррозии подземных
металлических сооружений. Изделия соответствуют требованиям технических условий
ТУ 3435-028-73892839-2012.
Конструктивные особенности АЗП-РА
АЗП-РА изготавливают из электропроводящей композиции с
гарантированным качеством химического состава.
Условия эксплуатации АЗП-РА (по ГОСТ 15150-69)
- Температура окружающего воздуха, ºС…………………….............. от минус 60 до
плюс 40
- Относительная влажность воздуха при t = +25° С, % не более
..........…..……………….98
- Атмосферное давление, кПа (мм. рт. ст.)
……………………............... 86,6-106,7 (650-850)
Гарантийные обязательства
Гарантийный срок анодных заземлителей 2 года со дня ввода
изделий в эксплуатацию, но не более 2,5 лет со дня передачи (отгрузки)
потребителю, при условии хранения изделий в упаковке изготовителя и
эксплуатации в условиях, установленных техническими условиями. Гарантийный срок
хранения – 6 месяцев.
Модификации АЗП-РА
● АЗП-РА, АЗП-РА-У, АЗП-РА-К, АЗП-РА-УК
● АЗП-РА-Г, АЗП-РА-ГУ
● АЗП-РА-ГС
Структура условного обозначения АЗП-РА
|
АЗП-РА
|
-У
|
-К
|
-Х
|
-ХХ
|
|
Анодный заземлитель полимерный типа «Радуга»
|
Упакованный
|
Комплектный
|
Количество электродов в комплекте
|
Длина магистрального кабеля
|
Основные параметры изделий АЗП-РА
|
№ п/п
|
Наименование
параметров
|
Значение
|
|
1
|
Снимаемая токовая нагрузка, А
|
5,0
|
|
2
|
Скорость анодного растворения, кг/А-год
|
0,01…0,05
|
|
3
|
Габаритные размеры электрода, мм:
- диаметр, не менее
- длина (высота), не менее
|
50±1
1500
|
|
4
|
Габаритные размеры упакованного электрода,
мм:
- диаметр, не менее
- длина (высота), не менее
|
200
1757
|
|
5
|
Марка кабель-вывода*
|
КГН-ХЛ ЭХЗ 1х6
|
|
6
|
Длина кабель-вывода, м, не более*
|
3,0
|
|
7
|
Марка магистрального кабеля***
|
КГН-ХЛ ЭХЗ 1х35
|
|
8
|
Масса электрода, кг, не более
|
5,0
|
|
9
|
Масса одного комплектного заземлителя (с
активатором прианодного пространства), кг, не
более
|
60
|
|
10
|
Стандартное расстояние между точками
присоединения к магистральному кабелю при
вертикальной установке анодных заземлителей, м
|
5
|
|
11
|
Срок службы полимерного электрода, лет, не
менее**
|
70
|
|
12
|
Температура окружающего воздуха, °С
|
от минус 60 до плюс 40
|
|
13
|
Относительная влажность воздуха при t= плюс
25°С, % не более
|
98
|
|
14
|
Атмосферное давление, кПа (мм.рт.ст)
|
от 86,6 до 106,7 (от 650 до
850)
|
|
* Длина и марка кабель-вывода могут быть
изменены по требованию заказчика.
**Срок службы АЗП-РА может уменьшиться в
зависимости от срока службы комплектующего
кабеля.
***Длина магистрального кабеля определяется
заказчиком.
|
Производство ООО "Завод нефтегазовой аппаратуры Анодъ" (Корпорация ПСС www.pss.ru)
|
