Менделеевец-МКГ - комплектный глубинный анодный
заземлитель
Комплектный глубинный заземлитель Менделеевец МКГ
представляет собой контейнер, в котором размещен ферросилидовый электрод,
а свободное пространство заполнено коксо-минеральным активатором КМА. Контейнер
выполнен из оцинкованной стали и является корпусом заземлителя. Корпус
предназначен для удобства транспортировки и монтажа. В процессе
эксплуатации корпус быстро растворяется. Для отвода газов, образующихся при
работе заземлителя, используется газоотводная трубка.
Блок заземлителя собирается в заводских условиях
и поставляется полностью готовым к монтажу.
Для снижения сопротивления растеканию, а также повышения токовой нагрузки
конструкцией предусмотрено соединение блоков в гирлянду.

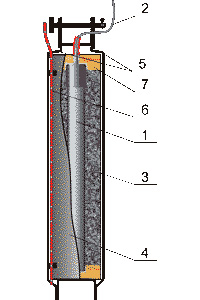

1 — электрод;
2 — кабель присоединения;
3 — коксо-минеральный активатор;
4 — контейнер;
5 — кронштейны;
6 — газоотводная трубка;
7 — центрирующая крышка.
Технические характеристики заземлителя Менделеевец МКГ
| Наименование
параметров |
Значение |
| Снимаемая токовая нагрузка, А |
8 |
| Скорость анодного растворения, кг/А-год |
0,2...0,4 |
| Габаритные размеры, мм: |
|
| длина |
1730 |
| диаметр |
200 |
| Масса, кг |
75±1 |
| Количество блоков в гирлянде, шт., не более |
16 |
| Срок службы, лет, не менее |
30 |
Комплект поставки заземлителя Менделеевец МКГ
| Наименование
комплектующих изделий |
Количество |
| Комплектный глубинный заземлитель
«Менделеевец»- МКГ (длина кабеля присоединения
в соответствии с требованиями заказчика), блок |
1 |
| Металлический стержень для стыковки блоков,
шт. |
1 |
| Газоотводная трубка*, шт. |
1 |
| Паспорт, шт. |
1 |
| Инструкция по монтажу, шт. |
1 |
*Поставляется под конкретный заказ из расчета на одну гирлянду
заземлителей, устанавливаемых в одной скважине. Длина газоотводной трубки
соответствует глубине установки (глубине скважины).
Производство ООО "Завод нефтегазовой аппаратуры Анодъ" (Корпорация ПСС www.pss.ru)
|
