Наименование:
Менделеевец-МГ

Тип:
Глубинный анодный заземлитель

ТУ:


Краткое тех. описание:
Анодный заземлитель Менделеевец МГ глубинного типа представляет собой блочно-комплектную сборную конструкцию

Цена Менделеевец-МГ:
Уточняйте по телефону или через обратную связь.

Менделеевец-МГ - глубинный анодный заземлитель

Показанный на рисунке справа анодный заземлитель Менделеевец МГ глубинного типа представляет собой блочно-комплектную сборную конструкцию. Менделеевец МГ отличается высокой степенью заводской готовности, это существенно облегчает проведение монтажных работ по установке заземлителя.

Конструктивно блок глубинного заземлителя формируется из пары секций. В каждом из элементов Менделеевец МГ размещается два ферросилидовых электрода. Секции блока объединяются между собой посредством петельного соединения.

Перевозка/транспортировка заземлителя Менделеевец МГ проводится в положении соединенных секций. Перед монтажом на объекте или на трассе блоки разворачиваются в единое целое, занимают соосное положение. В целях снижения сопротивления растеканию, повышения токовой нагрузки, снимаемой заземлителем, предусмотрено конструктивное решение: соединение секций-блоков в гирлянду.

Длина магистрального кабеля и газоотводной трубки составляет двадцать пять метров. Срок службы заземлителя Менделеевец МГ примерно равен тридцати годам.

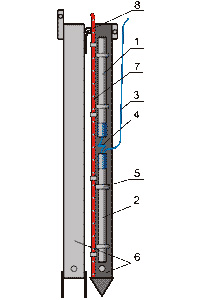

Схема заземлителя и обозначения:

1, 2 — ферросилидовые аноды;
3 — магистральный кабель;
4 — кабель присоединения;
5 — перегородки;
6 — корпус секций заземлителя;
7 — газоотводная трубка;
8 — петельное соединение.

Технические характеристики заземлителя Менделеевец МГ

Наименование параметров Значение
Снимаемая токовая нагрузка, А 25
Скорость анодного растворения, кг/А-год 0,3...0,5
Габаритные размеры, мм:
длина (в монтажном положении) 6200
длина (в транспортном положении) 3100
поперечное сечение 190
Масса, кг 200
Срок службы, лет, не менее 30

Комплект поставки заземлителя Менделеевец МГ

Наименование комплектующих изделий Количество
Глубинный заземлитель «Менделеевец»- МГ (длина магистрального кабеля и газоотводной трубки 25 метров*), блок 1
Паспорт, шт. 1
Инструкция по монтажу, шт. 1

*Длина кабеля и газоотоводной трубки соответствует глубине бурения скважины и указывается при заказе.


Производство ООО "Завод нефтегазовой аппаратуры Анодъ" (Корпорация ПСС www.pss.ru)
