БЗТ - Блок защиты трубы
Ранее для выравнивания поляризационного потенциала на всей протяженности
защищаемого объекта применяли блоки диодно-резисторные (БДРМ). Были разработаны
новые блоки под наименованием БЗТ (Блок защиты трубы), за основу взяты DC/DC
преобразователи с синхронным выпрямителем, что позволяет добиться 95% КПД. Ранее
на БДРМ происходило простое гашение излишней энергии и
выделение её в виде тепла.
В блоке БЗТ при КПД 95% такого выделения тепла не
происходит, при 10А рассеивается всего 40Вт, а при 25А 60Вт. Активные элементы
охлаждаются радиатором с площадью охлаждения всего 500см2 .
Максимальная температура радиатора при максимальной мощности и температуре
окружающей среды 20 градусов достигает всего 60 градусов.
Типы блоков БЗТ
Блоки БЗТ разработаны двух типов на 10А и на 25А. Каждый
блок имеет вход для подачи суммарного потенциала с измерительного электрода и в
дальнейшем есть возможность отслеживать данный потенциал и поддерживать его в
заданных пределах, поэтому БЗТ не нуждается в дополнительном обслуживании и
проверке защитного потенциала, следовательно, высвобождаются люди, которые
ранее были заняты этой процедурой.
Каждый блок может оснащаться системой телеметрии, которая
позволяет своевременно выявлять какой из блоков может находиться в аварийной
ситуации, следовательно, есть возможность всегда своевременно произвести ремонт.
Поскольку блок необслуживаемый, замена его производится целиком,
предусмотрено легкое снятие и замена. В плане автоматизации мы пошли
дальше, на основе данных телеметрии блок управления станции выставляет выходное
напряжение станции необходимое и достаточное исходя из выходных параметров всех
БЗТ, которые поступают с блоков телеметрии блоков БЗТ.
Этот способ позволяет дополнительно сократить расход электроэнергии, а

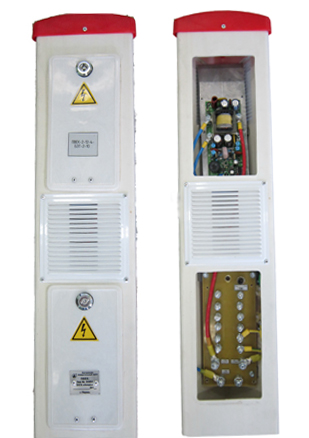

следовательно, блоки БЗТ всегда работают в щадящем режиме. Блок БЗТ
может монтироваться как в отдельном шкафу, так и в пластиковой вехе КИП. Блок
БЗТ может использоваться и в привычном ручном режиме, аналогичном блоку БДРМ.
Блок БЗТ сохраняет работоспособность от -40 градусов до + 80 градусов.
Габариты БЗТ гораздо меньше габаритов блока БДРМ. Так же предусмотрен вариант,
если произошел обрыв одной из измерительных цепей, наш блок БЗТ переходит в
режим стабилизации тока, поэтому защитный потенциал сохранит своё последнее
значение.
Основные параметры БЗТ:
|
Наименование параметров
|
Нормы для типов изделий
|
|
БЗТ-10
|
БЗТ-25
|
|
Номинальный выходной ток, А
|
10
|
25
|
|
Максимальный выходной ток, А
|
12
|
30
|
|
Входное напряжение, В
|
15 ÷ 50
|
|
Номинальный ток шунта 75мВ, А
|
30
|
|
Пульсация выходного напряжения, %, не
более
|
1
|
|
Диапазон регулирования выходного
тока, %
|
0-100
|
|
Диапазон измерения суммарного и
поляризационного потенциалов, В
|
0 … -4,95
|
|
Диапазон задания суммарного
потенциала, В
|
-4,0 … -0,5
|
|
Диапазон задания поляризационного
потенциала, В
|
-2,0 … -0,5
|
|
Точность поддержания выходного тока,
поляризационного и суммарного потенциалов, % ,
не более
|
±1
|
|
КПД в номинальном режиме, %, не менее
|
94
|
|
Охлаждение
|
Естественное
воздушное
|
Естественное
воздушное/
принудительное
|
|
Степень защиты
|
IР34 по ГОСТ 14254
|
Производство ООО "Завод нефтегазовой аппаратуры Анодъ" (Корпорация ПСС www.pss.ru)
|
