Медно-сульфатный электрод сравнения СМЭС-1,
СМЭС-2, СМЭС-2ВЭ
Медно-сульфатный электрод сравнения СМЭС является стационарным и предназначен
для измерения разности потенциалов между подземным металлическим сооружением,
защищаемым методом катодной поляризации и землей.
Электрод сравнения СМЭС обеспечивает проведение измерений при
температуре окружающей среды на уровне размещения от 0 до + 55 °C.
В зависимости от конструктивного исполнения различают три разновидности
электрода сравнения СМЭС:
- СМЭС-1 — однокорпусной медно-сульфатный электрод сравнения;
- СМЭС-2 — двухкорпусной медно-сульфатный электрод сравнения;
- СМЭС-2ВЭ — двухкорпусной медно-сульфатный электрод сравнения
со встроенным вспомогательным электродом.
Техническое описание:
Корпус электрода сравнения выполнен из пористой керамики, что обеспечивает
создание и поддержание электролитического контакта с грунтом при проведении
измерений.
Корпус электрода сравнения СМЭС-1 (рис. 1) заполнен медным
купоросом, в который погружен медный электрод в форме спирали. Электрод
сравнения снабжен измерительным проводом марки ВПП 1×10 длиной 7 м.
Для работы в засушливых регионах предназначен двухкорпусной электрод
сравнения СМЭС-2 (рис. 2 а), отличающийся наличием внешнего корпуса
из пористой керамики, в который помещен измерительный модуль, аналогичный
конструкции СМЭС-1. Пространство между корпусами заполнено неполяризующейся
влагоудерживающей засыпкой на основе бентонита для обеспечения
электролитического контакта между измерительным модулем и грунтом.
Двухкорпусной электрод сравнения СМЭС-2ВЭ (рис. 2 б) в своей
конструкции содержит вспомогательный электрод, что позволяет проводить измерения
поляризационного потенциала. Вспомогательный электрод смонтирован в нижней части
наружного корпуса и снабжен измерительным проводом.
Для удобства обслуживания кабельные выводы промаркированы и оснащены клеммами
для подключения в КИП. Монтаж электродов сравнения СМЭС проводится
с использованием измерительного провода.
Стационарные медно-сульфатные электроды сравнения СМЭС имеют стабильное
значение собственного потенциала, что позволяет производить точные измерения
потенциала защищаемого сооружения.
|
|
|
|

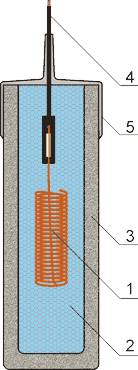

Рисунок 1. Однокорпусной электрод
сравнения СМЭС-1
- медный электрод;
- медный купорос;
- керамический корпус;
- измерительный кабель;
- термоусаживаемая муфта
|

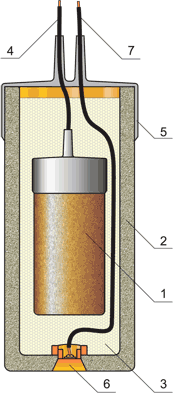

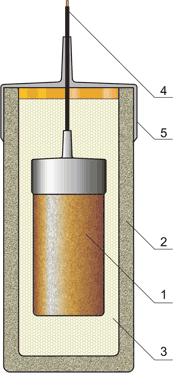

Рисунок 2.а.
|
Рисунок 2.б.
|
|
Двухкорпсной электрод сравнения:
а — СМЭС-2; б — СМЭС-2ВЭ.
- измерительный модуль;
- внешний корпус;
- влагоудерживающая засыпка;
- измерительный кабель;
- термоусаживаемая муфта;
- вспомогательный электрод
(ВЭ);
- измерительный провод ВЭ
|
Технические характеристики:
| Наименование
параметров |
СМЭС-1 |
СМЭС-2 |
СМЭС-2ВЭ |
Габаритные размеры, мм:
высота
диаметр |
315
98 |
315
143 |
320
143 |
| Масса, кг |
4,5 |
7,7 |
8,7 |
| Потенциал (по х.с.э.), В |
-(0,100 ± 0,02) |
| Переходное электрическое сопротивление, Ом,
не более |
1500 |
| Диапазон рабочих температур, °C |
от 0 до + 55 |
| Срок службы, лет, не менее |
10 |
Условные обозначения:
Для оформления заказа на медно-сульфатные электроды сравнения длительного
действия СМЭС используется следующее условное обозначение:
5хСМЭС-2-9
- 5 — количество заказываемых комплектов;
- СМЭС-2 — разновидность электрода сравнения;
- 9 — длина измерительного провода, м. Указывается при
необходимости комплектации проводом нестандартной длины.
В стандартной комплектации длина провода 7 м, в обозначении
не указывается.
Производство ООО "Завод нефтегазовой аппаратуры Анодъ" (Корпорация ПСС www.pss.ru)
|
