Автоматические выпрямители В-ОПЕ-М
Автоматическая стабилизация и поддержание защитного тока и потенциала
на заданном уровне. Коэффициент пульсации выходного напряжения не более 3%.
Область применения В-ОПЕ
Предприятия различных видов деятельности, имеющие подземные металлические
сооружения: магистральные трубопроводы (газопроводы, нефтепроводы,
продуктопроводы и другие трубопроводы различного назначения), объекты
коммунального хозяйства, резервуары-хранилища и другие аналогичные объекты,
расположенные в различных грунтах, в т.ч. в грунтах с повышенной агрессивностью,
а также в зонах воздействия блуждающих токов от рельсового электротранспорта.
Технические характеристики выпрямителей В-ОПЕ-М
| Наименование
параметров |
В-ОПЕ-25-24-У1 |
В-ОПЕ-42-24-У1 |
В-ОПЕ-42-48-У1 |
В-ОПЕ-63-48-У1 |
В-ОПЕ-84-48-У1 |
В-ОПЕ-104(100)-48-У1
|
| |
2 |
3 |
4 |
5 |
6 |
7 |
| 1. Выходная номинальная мощность, кВт |
0,6 |
1,0 |
2,0 |
3,0 |
4,0 |
5,0(4,8) |
| 2. Номинальный выпрямленный ток, А |
25 |
42 |
42/24 |
63/33 |
84/42 |
104(100)/52(50) |
| 3. Номинальное выпрямленное напряжение, В |
24 |
24 |
48/96 |
48/96 |
48/96 |
48/96 |
| 4. Коэффициент полезного действия,
в номинальном режиме не менее, % |
78 |
83 |
87 |
88 |
87 |
90 |
| 5. Коэффициент мощности в номинальном
режиме, не менее |
0,8 |
| 6. Напряжение однофазной питающей сети, В |
220 |
| 7. Номинальная частота питающей сети, Гц |
50±3 |
| 8. Число фаз |
1 |
| 9. Диапазон регулировки выпрямленного тока
и напряжения, % |
0...100 |
| 10. Диапазон регулирования уставки защитного
потенциала, В |
-0,5...-3,5 |
| 11. Пульсация тока на выходе с фильтром,
не более, % |
3 |
| 12. Количество автоматических включений, раз |
От 2 до 6 |
| 13. Стабильность тока или потенциала, % |
±2,5 |

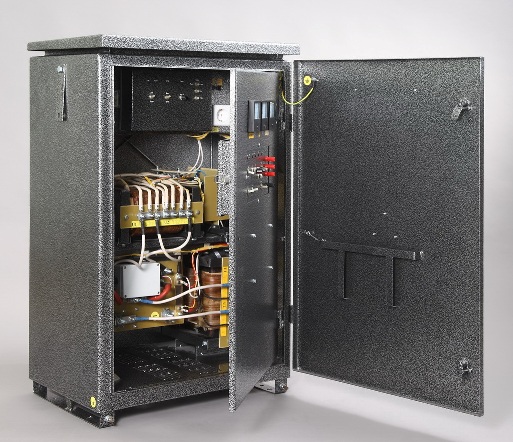

Конструктивные особенности выпрямителей В-ОПЕ-М
- Степень защиты от соприкосновения с токоведущими частями
и от воздействия окружающей среды IP34, а встроенных электронных
узлов IP44 по ГОСТ 14254-96.
- Выпрямители В-ОПЕ имеют возможность подключения к различным
системам телемеханики для дистанционного управления и контроля:
- величины измеряемой разности
потенциалов, выходного
напряжения, выходного тока;
- накопительного учета
потребляемой электроэнергии;
- дистанционной установки
защитного потенциала
(в автоматическом режиме
поддержания защитного
потенциала);
- дистанционной установки
защитного тока (в автоматическом
режиме стабилизации защитного
тока);
- дистанционной установки
выходного напряжения выпрямителя
(в ручном режиме установки
выходного напряжения);
- несанкционированного доступа
внутрь выпрямителя.
- Выпрямитель В-ОПЕ-М адаптирован к основным системам
телемеханики: «УНК-ТМ», «Магистраль2», «СТН-3000», «SupeRTU4»,
«СКАТ», «ЭЛСИ-2000», «ТЕЛУР».
- Стабильная работа в климатических зонах в широком диапазоне
температур окружающей среды: от минус 45°С до +45°С.
- Повышенная защита от механических повреждений. Толщина
стального корпуса 2мм.
- Порошковое покрытие значительно повышает коррозийную
стойкость корпуса.
- Специальная, вандалоустойчивая конструкция замков,
обеспечивает плотное прилегание наружной двери и защиту
от несанкционированного доступа.
- Надежная система сигнализации о несанкционированном доступе.
- Увеличен технический ресурс до 100000 часов, срок службы
до 20 лет.
Дополнительно установлен счетчик времени наработки, указывающий время подачи
напряжения питающей сети на выпрямитель и нахождения выпрямителя во включенном
состоянии.
Комплект В-ОПЕ:
Поставляется выпрямитель В-ОПЕ-М в комплекте с медно-сульфатным электродом
сравнения ЭНЕС-1, ЭНЕС-МС-2.
Выпрямители В-ОПЕ-ТМ обеспечивают:
- Заданные электрические параметры при изменении напряжения
питающей сети от 176В до 242В, а так же работоспособность при
изменении напряжения питающей сети от 150В до 270В.
- Автоматическое включение в работу в заданном режиме при
пропадании и появлении вновь напряжения питающей сети (при
перебоях в электроснабжении).
- Отвод блуждающих токов с защищаемого сооружения на анодный
заземлитель (дренирование токов) при отсутствии напряжения
питающей сети.
- Стабильную работу при сбросе и набросе нагрузки.
- Эффективную защиту от перегрузок и коротких замыканий в цепи
нагрузки.
- Эффективную защиту от атмосферных (грозовых) перенапряжений
со стороны вводов питающего напряжения и нагрузки.
- Учет времени наличия на сооружении защитного потенциала,
величиной не менее заданного.
- Экономичное энергопотребление за счет высоких энергетических
показателей и накопительный учет электроэнергии встроенным
электронным счетчиком.
- Низкий уровень радиопомех, не превышающий значений,
установленных ГОСТ Р51522-99.
Выпрямители В-ОПЕ могут работать в следующих режимах:
- автоматического поддержания измеряемой разности потенциалов
на заданном уровне в диапазоне значений от минус 0,5В до минус
3,5В;
- автоматического поддержания защитного тока (стабилизации
выходного тока);
- ручной установки выходного напряжения (тока);
- неуправляемого выпрямителя;
- регулируемого выпрямителя;
- регулируемого стабилизатора выходного тока (напряжения);
- циклического прерывания тока нагрузки, для измерения
поляризационного потенциала, по сигналам системы телемеханики
или от встроенного таймера.
Производство ООО "Завод нефтегазовой аппаратуры Анодъ" (Корпорация ПСС www.pss.ru)
|
