Электродренажи поляризованные резисторные
ЭДП-200, ЭДП-350, ЭДП-500
Назначение

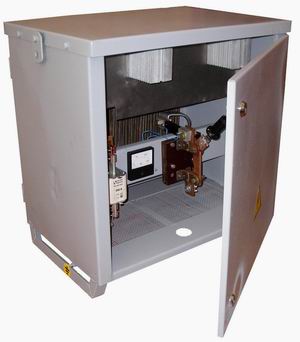

Электродренаж поляризованный резисторный типа ЭДП, предназначен для
электрохимической защиты подземных металлических сооружений (трубопроводов,
кабелей и т. п.), находящихся в зоне действия блуждающих токов, возникающих
от рельсового электротранспорта постоянного тока.
Особенности
При замене диодов не требуется их подборка по идентичности вольт-амперных
характеристик.
Регулирование дренирующего тока осуществляется изменением числа
работающих секций.
Принцип работы
Принцип работы основан на поддержании требуемого потенциала на защищаемом
сооружении путем отвода блуждающих токов с этого сооружения на рельс
железнодорожного электротранспорта через диодно-резисторные секции дренажа.
Условия эксплуатации
Электродренаж обеспечивает надежную и устойчивую работу в условиях
воздействия следующих климатических факторов:
- верхнее значение температуры окружающей среды 45 °С;
- нижнее значение температуры окружающей среды минус 45 °С;
- верхнее значение относительной влажности окружающего
воздуха 98% при температуре 25 °С;
- атмосфера типа I и II по ГОСТ 15150-69.
Климатическое исполнение дренажа У категории размещения 1 по ГОСТ
15150-69; дренаж предназначен для установки на открытом воздухе.

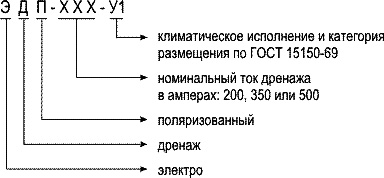

Структура условного обозначения дренажа
Технические характеристики
| Наименование
параметров |
ЭДП-200 |
ЭДП-350 |
ЭДП-500 |
| 1. Номинальный ток, А |
200 |
350 |
500 |
| — при продолжительности включения в работу
(режим ПВ), % |
40 |
25 |
25 |
16 |
| — длительность работы, мин |
10 |
5 |
2 |
5 |
| — длительность паузы, мин |
15 |
15 |
6 |
25 |
| — максимальный ток паузы, А 2 |
60 |
60 |
75 |
| 2. Ток непрерывной работы, А |
150 |
200 |
250 |
| 3. Напряжение включения, В |
0,7 |
0,8 |
0,8 |
| 4. Kоличество секций, шт |
9 |
9 |
13 |
| 5. Сопротивление резистора одной секции, Ом |
0,22±0,022 |
0,125±0,0125 |
0,125±0,0125 |
| 6. Допустимая величина обратного напряжения,
В |
1000 |
1000 |
1000 |
| 7. Габаритные размеры, мм |
700×450×800 |
700×450×800 |
950×450×800 |
| 8. Масса, кг, не более |
65 |
67,5 |
82,5 |
| 9. Объем, дм3 |
252 |
252 |
342 |
Производство ООО "Завод нефтегазовой аппаратуры Анодъ" (Корпорация ПСС www.pss.ru)
|
