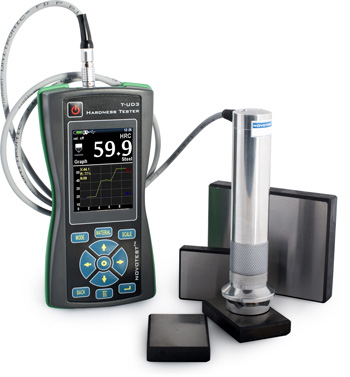

Универсальный ультразвуковой твердомер NOVOTEST Т-У3

Внесен в Государственный реестр средств измерения РФ

Первый твердомер в мире с возможностью фотофиксации измерений и позволяющий привязать значение твердости к конкретному месту на изделии!

Универсальный ультразвуковой твердомер NOVOTEST Т-У3 является модификацией поставки универсального комбинированного твердомера NOVOTEST Т-УД3 с ультразвуковым датчиком. Твердомер применяет ультразвуковой метод измерения твердости (контрактно-импендансный) стандартизованный согласно ASTM A 1038, что позволяет, в отличие от динамического, в том числе работать и с объектами небольшого размера, изделиями с тонкой стенкой, сложной формы, поверхностных упрочненных слоев.

Встроенной в прибор фотокамерой Вы можете сфотографировать объект контроля и, в дальнейшем, в режиме реального времени наложить на него измеренные значения твердости. Таким образом возможно получить самый наглядный и точный метод протоколирования итогов измерения.

Помимо возможности фотофиксации NOVOTEST Т-У3 это:

- новый герметичный пыле- и влагозащищенный корпус с защитными противоударными резиновыми накладками. Прекрасно справляется со своей задачей и в цеховых и полевых условиях. Прибор оснащен морозостойким дисплеем, что дает возможность использовать его в любой климатической зоне и в любое время года;

- большой цветной графический дисплей. Помимо имеющихся 88 комбинаций шкал твердости и материалов (калибровок), прибор дает возможность дополнительно настроить пользовательские шкалы и материалы. Информацию можно отобразить в виде гистограмм, графиков, таблиц, есть интеллектуальный режим, отображение отклонения, среднего, большое количество другой статистической информации; - прибор позволяет хранить и просматривать архив измерений, сохранять на карту памяти калибровки;

- функция прямой печати на подключаемый принтер;

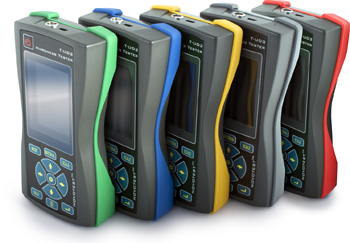

- прибор обладает иными обширными возможностями настройки, включая даже изменение цветовой схемы отображения информации.

Твердомер NOVOTEST Т-У3 не уступает по своим характеристикам самым дорогостоящим и известным твердомерам в мире, обладая значительно более широкими функциональными возможностями при более низкой цене. Еще одним преимуществом прибора является то, что он по умолчанию настроен на измерение широкого спектра углеродистых и конструкционных сталей. Тогда как другие приборы поставляются, обычно, с настройкой только для одного материала. Это преимущество делает NOVOTEST Т-У3 максимально удобным и приспособленным к работе, экономя Ваше время и деньги.

НАЗНАЧЕНИЕ:

Измерение твердости:

• Металлов и их сплавов;
• Металлов по своим свойствам отличающимся от конструкционных и углеродистых сталей (цветные металлы, сплавы и т.д.);
• Иных материалов с помощью пользовательских калибровок по известному образцу (образцам).

По следующим шкалам:

• Стандартным шкалам твердости Виккерса;
• Бринелля;
• Роквелла;
• Либа;
• Шора;
• Пользовательским шкалам.

Кроме того, существует возможность измерять предел прочности на растяжение объектов на основе углеродистых сталей перлитного класса, что позволяет сделать возможным автоматический пересчёт со шкалы Бринелля (HB) в соответствии с ГОСТ 22791-77.

ОСОБЕННОСТИ:

• Встроенная фотокамера, визуальное отображение места измерения с указанием твердости в том месте, где она была измерена, фиксация времени измерения встроенными часами;
• 88 комбинаций материалов и шкал твердости (калибровок);
• дополнительно настраиваемые пользовательские шкалы и материалы;
• отображение информации в виде гистограммы, графика, таблицы, интеллектуального режима, отображение среднего, отклонения;
• контроль твердости упрочненного поверхностного слоя изделия;
• широкий диапазон измерения;
• интуитивно понятный и удобный процесс измерения;
• автораспознование датчика подключенного к прибору;
• датчики со встроенной памятью, сохраненными настройками и калибровками (готовы к подключению к любым другими NOVOTEST Т-УД3);
• наличие связи с компьютером;
• печать протокола измерений сразу с прибора с помощью подключаемого мини-принтера;
• встроенная флэш-память, просмотр архива измерений;
• настройка основных параметров в меню прибора, несколько цветовых схем прибора, языков;
• возможность резервного копирования настроек преобразователей на карту памяти прибора;
• полноценная пользовательская калибровка, возможность автоматизированного построения зависимостей «код-твердость» с помощью образцов и мер твердости;
• наличие одно-, двух- и трехточечных режимов калибровки твердомера, позволяющие пользователю, при необходимости, самостоятельно откалибровать прибор по 1, 2 или 3 образцовым мерам;
• наличие визуального отображения всех имеющихся шкал и наличия/отсутствия калибровки по каждой из них;
• широкий температурный диапазон использования твердомера;
• противоударный, пыле- влагозащищенный корпус с защитным резиновым накладкам;
• отображение на дисплее прибора состояния заряда батареи;
• комплектация стандартными аккумуляторами типа АА и возможность использования вместо них обычных батареек в случае такой необходимости.

Твердомер стандартно комплектуется ультразвуковым датчиком У1 (50Н), по заказу, прибор может быть укомплектован специализированным ультразвуковыми преобразователем У1 (10Н) (либо второй датчик может быть поставлен дополнительно). С помощью указанных датчиков возможно решать самый широкий круг задач:

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ:

Требования к объекту контроля:

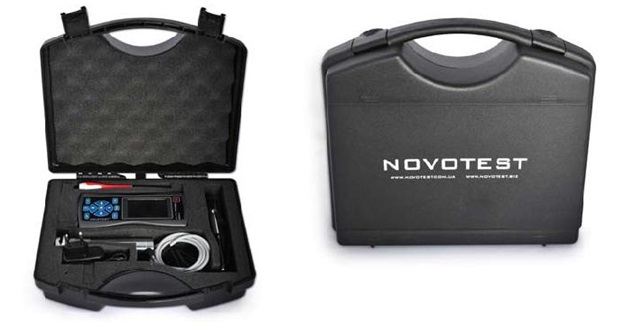

КОМПЛЕКТ ПОСТАВКИ:

• электронный блок твердомера;
• ультразвуковой датчик У1;
• специальная опорная насадка для плоских и радиусных поверхностей;

• 3 аккумулятора с зарядным устройством;
• инструкция по эксплуатации;
• кабели;
• программа для ПК;
• транспортировочный кейс.

Дополнительные опции для заказа:

• аккумулятор;
• зарядное устройство;
• меры твердости;

РАБОТА С ПРИБОРОМ:

Возможности калибровки прибора:

NOVOTEST Т-У3 может быть откалиброван для измерения твердости практически любого материала по любой шкале, что выгодно отличает его от приборов с фиксированным набором шкал твердости.

Калибровка прибора по одному образцу известной твердости (для контроля по принципу «больше/меньше») и калибровка в диапазоне измерения твердости с использованием двух образцов известной твердости (большей и меньшей твердости) происходит быстро и легко. При наличии такой возможности, пользователь может применить лучший способ калибровки - по трем точкам, используя 3 образца известной твердости. То есть, благодаря трехточечной калибровке твердомер можно настроить для измерения твердости практически любого материала.

Прибор позволяет произвести калибровку для различных материалов: сталь, легированная и нержавеющая сталь и прочие, плюс пользовательские материалы. Прибор уже откалиброван для измерения твердости различных углеродистых и конструкционных сталей. А с помощью калибровки возможно дополнительно настроить измерение, например, стали 45 или иных конкретных материалов. Однако, для большинства пользователей, использующих стандартную калибровку, в данном случае конструкционной стали, ее будет достаточно без каких-либо дополнительных калибровок.

Использование ультразвукового метода измерения твердости:

Универсальный твердомер NOVOTEST Т-У3 использует в своей работе ультразвуковой способ измерения твердости, стандартизованный согласно ASTM A 1038. В чем же состоит этот метод? Основной принцип заключается в фиксировании изменения частоты колебаний стержня с закрепленной на конце алмазной пирамидкой Виккерса в то время, когда он внедряется в объект контроля. Стоит сказать, что в отличие от стандартного метода Виккерса здесь нет необходимости визуально измерять диагональ отпечатка. Площадь внедрения индентора измеряют по изменению частоты колебаний стержня. Здесь нужно иметь в виду, что отклонение частоты пропорционально глубине (площади) внедрения. С помощью данного способа можно производить измерения легко и быстро: установить датчик, нажать для возникновения испытательного усилия, зафиксировать показания твердости с дисплея прибора. Также отметим, что использование алмазного индентора Виккерса дает возможность устанавливать датчик прецизионно в абсолютно любую крошечную точку. Кроме того, глубина опечатка, который остается от твердомера NOVOTEST Т-У3, во много раз меньше отпечатка от стандартного твердомера Роквелла. А это, в свою очередь, делает данный метод измерения менее разрушающим. Вот почему эти достоинства и делают твердомер NOVOTEST Т-У3 идеальным для решения таких задач, как измерение твердости изделий даже сложной формы, различных мелкозернистых и термообработанных материалов, тонких слоев и покрытий, деталей с поверхностной закалкой, тонкостенных труб, маленьких деталей и других.

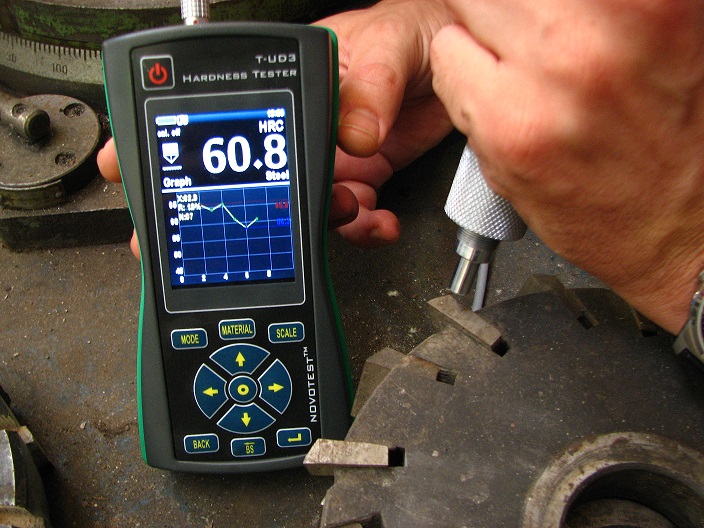

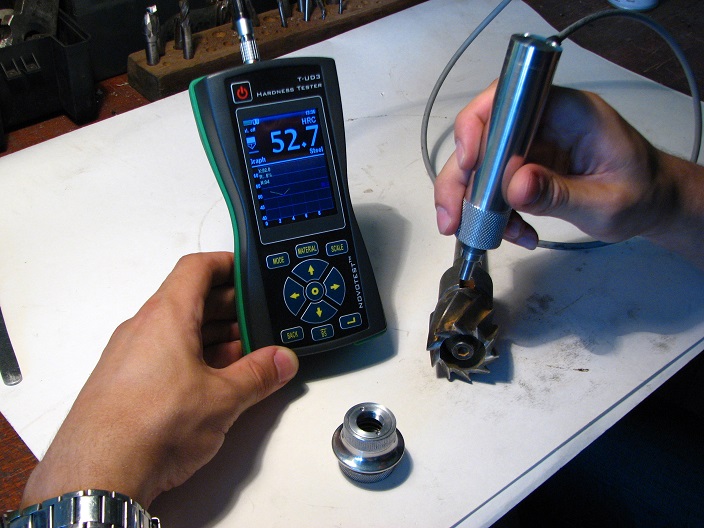

Измерение твердости небольших деталей сложной формы		Измерение твердости зубьев

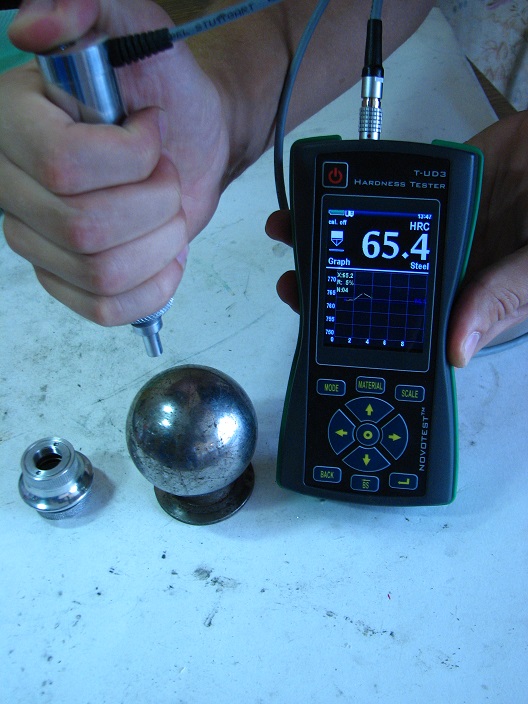

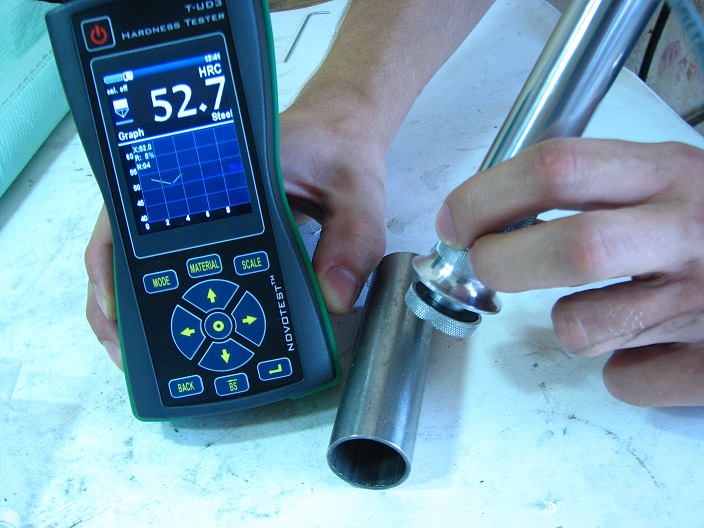

Измерение твердости изделий с тонкой стенкой		Измерение твердости шаров

Режимы измерения:

В твердомере реализованы несколько режимов отображения информации, существенно повышающих удобство пользования прибора и предназначенные для максимально достоверного измерения твердости:

• График - режим построения графика;
• Гистограмма - режим построения гистограммы;
• Статистика - режим статистики;
• Интеллектуальный - режим фильтрации неверных измерений;
• Сигнал - режим отображения сигнала (только для динамического преобразователя).

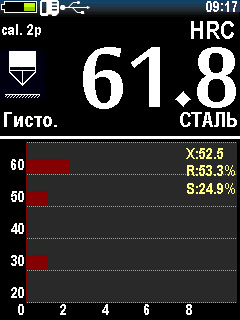

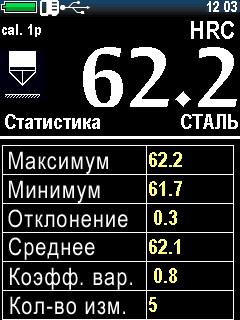

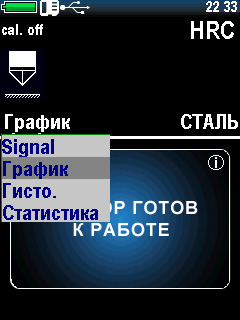

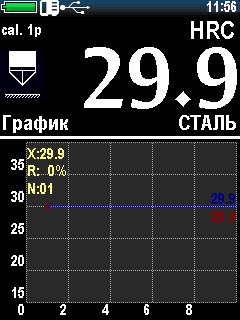

Выбор режима отображения измерений	Графический режим отображения - значения отображаются как в цифровом виде, так и в виде графика	Режим отображения в виде гистограммы - значения измеренийотображаются в виде классической гистограммы	Режим Статистика - позволяет просматривать следующие параметры серии измерений: максимум, минимум, отклонение, среднее, число измерений

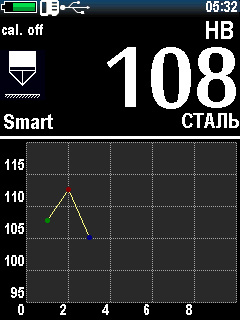

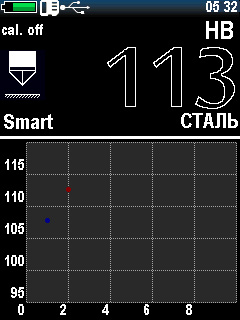

Интеллектуальный режим - позволяет пользователю определить общую последовательность измерений. Выбираются первые три серии измерений, которые не превышают указанный допуск. После этого, следующие измерения, которые превышают заданный допуск, будут исключены из серии и не будут учитываться при расчете среднего значения измеренной твердости из этой серии. Заполненные белым цветом значение твердости означает, что устройство имеет фиксированную общую последовательность и интеллектуальный режим активен.

Режим позволяет автоматически исключать неверные измерения из серии и существенно повышает точность и достоверность измерений!

Работа с камерой:

Выполняя измерения твердости объекта контроля твердомер позволяет сфотографировать сам объект контроля и наложить на него измеренные значения твердости в реальном режиме времени с последующим сохранением результатов измерения и фото в архиве измерений прибора.

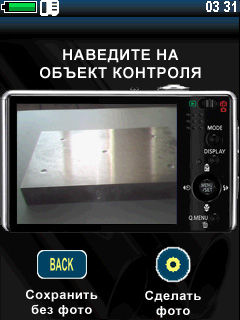

Если активирована функция фотофиксации то при сохранении серии измерений будет предложено сделать фотографию объекта контроля. Серию измерений также можно сохранить и без фотографии. На примере приведена картинка дисплея прибора при выполнении фотофиксации объекта контроля.

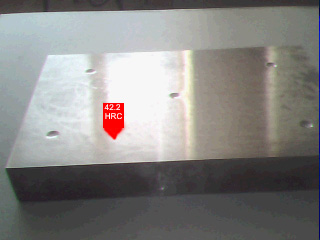

После выполнения фотографирования на весь дисплей прибора отображается сделанная фотография и специальным маркером указывается место, в котором был произведен замер. После чего данная фотография с привязанным к ней маркером сохраняется в архиве прибора. При выполнении последующих измерений можно установить необходимое количество дополнительных маркеров на текущей фотографии в нужных места (в которых были произведены измерения) либо можно сделать новую фотографию.

Работа с архивом и просмотр сохраненных фото и замеров:

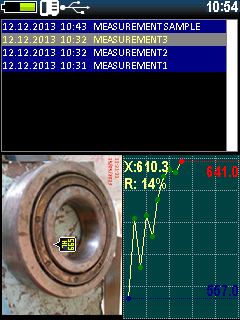

	Пример отображения сохраненного результата измерения в памяти прибора. В верхней части картинки отображены записи, сохраненные в памяти прибора с указанием даты их сохранения. В нижней части экрана - фото объекта контроля - в данном примере это подшипник качения. На фотографии указана точка, в которой производились измерения твердости и указано значение твердости в данной точке - 599 единиц. Правее фотографии расположен график, отображающий измерения в данной точке - с указанием минимального и максимального значений, среднего, разброса. Сохраненные в приборе замеры можно передать на компьютер для формирования протокола контроля в специализированной программе АРМ Твердомера, входящей в комплект поставки прибора.

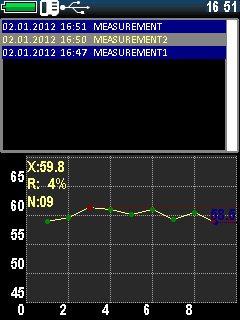

	Архив измерений позволяет просмотреть все сохраненные в приборе замеры. Если при сохранении замера была сделано фотография, то внешний вид архива измерений соответствует картинке приведенной выше. Если при сохранении измерений не была сохранена фотография объекта контроля запись в архиве измерение будет иметь такой вид.

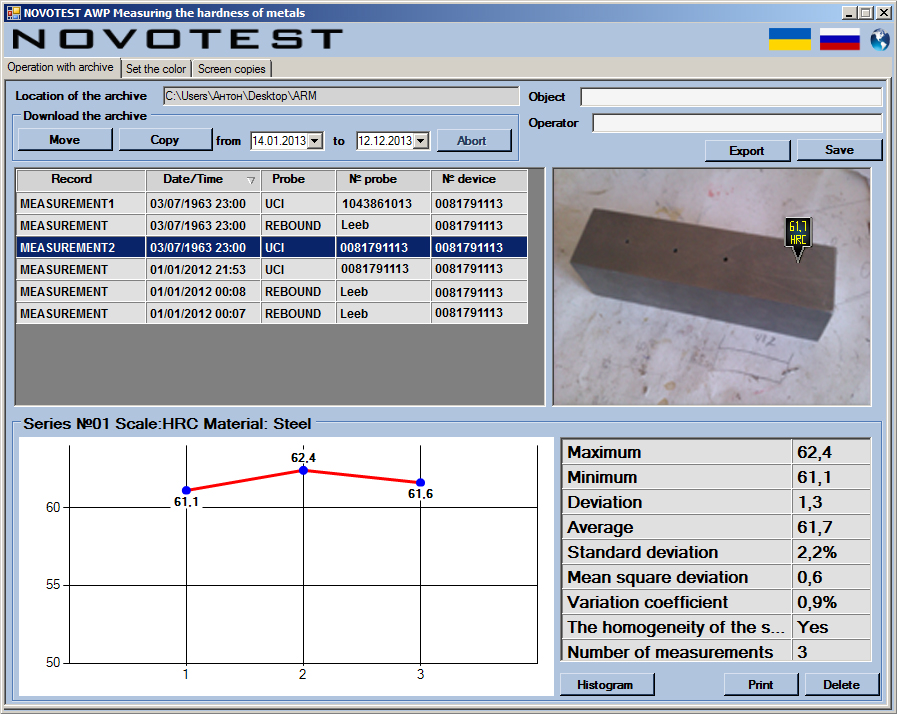

	Пример просмотра записи результатов измерений на компьютере На рисунке представлен пример отображения результатов измерений в специализированной программе на компьютере. Слева отображен список сохраненных замеров и выбран один и них, который был сделан ультразвуковым датчиком, с указанием даты и времени контроля и серийных номеров прибора и датчика. Правее - фотография объекта контроля с указанием места измерения и значения твердости в этом месте. В нижней части окна - график распределения твердости в точке измерения и статистическая информация. Язык программы настраиваемый, и может быть как русским, так и английким (как на представленном примере).

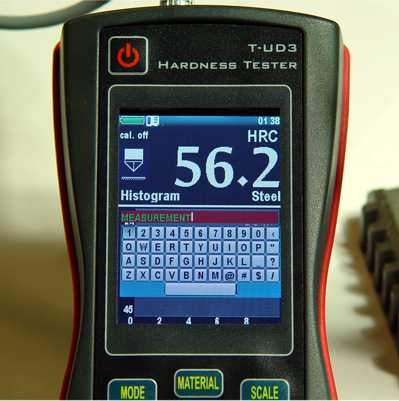

Виртуальная клавиатура для сохранения названия файла и результатов замеров:

В новой модели твердомера каждую серию измерений можно сохранить с указанием индивидуального названия файла, соответствующего, к примеру, наименованию той или иной детали. Кроме того, имя файла может быть на английском или русском языках.

Применение прибора при отрицательных температурах:

Твердомер позволяет проводить измерения твердости при экстремально низких значения температуры окружающего воздуха. Были проведены натурные испытания твердомера в реальных условиях при температуре окружающего воздуха минус 25 градусов Цельсия. Прибор показал себя очень хорошо - погрешность измерения не превысила паспортную, клавиатура и дисплей прибора позволили уверенно работать - разницы между работой при комнатной температуре и таком сильном холоде не было заметно вообще!

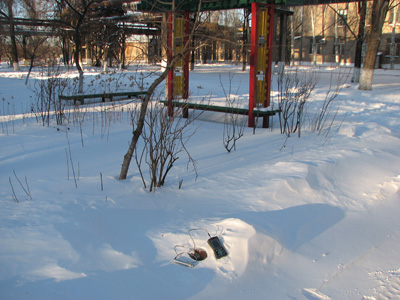

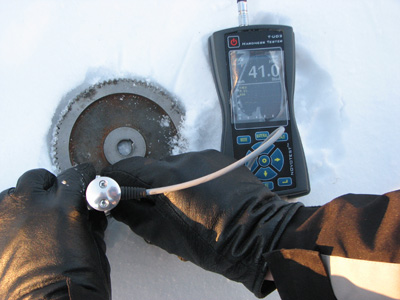

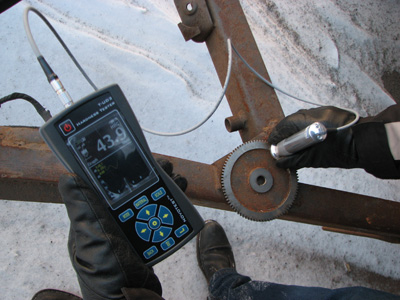

Измерение твердости зимой при минус 25 градусах Цельсия	Для эксперимента мы решили провести замер прямо в снегу
Оператор "нашел" прибор на заснеженном участке завода	Замер твердости произведен - твердомером можно пользоваться в суровых зимних условиях!
