Регистрационный номер в Государственном реестре
средств измерения РФ № 57858-14

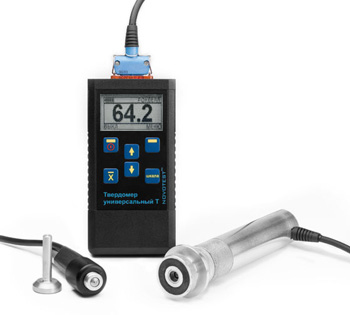

Комбинированный универсальный твердомер
NOVOTEST Т-УД1 - это модели начального уровня в
линейке твердомеров NOVOTEST. Его
серьезными преимуществами являются наглядность,
простота использования и невысокая цена.
Такой твердомер использует
в своей работе два способа измерения:
ультразвуковой контактный импеданс (UCI) и
динамический (Либа). У пользователя есть
возможность с помощью одного и того же прибора
контролировать практически любые изделия из
металлов и их сплавов практически без
ограничения по массе, структуре, конфигурации,
степень термической и механической обработки
объекта контроля.
НАЗНАЧЕНИЕ:
Измерение твердости:
- черных и цветных металлов
- чугуна и различных сплавов
По следующим шкалам:
- Роквеллу в диапазоне 20-70
HRC
- Бринеллю в диапазоне 90-450
HB
- Виккерсу в диапазоне 230-940
HV
Кроме того, существует возможность измерять
предел прочности на растяжение объектов
на основе углеродистых сталей перлитного класса,
что позволяет сделать возможным автоматический
пересчёт со шкалы Бринелля (HB) в соответствии с
ГОСТ 22791-77.
Также, комбинированный твердомер NOVOTEST
Т-УД1 имеет
пользовательский режим калибровки и
набор шкал для него. Таким образом, есть
возможность измерения
твердости металлов, отличающихся от сталей по
своим свойствам (чугун, медь, бронза,
нержавеющая сталь).
ОСОБЕННОСТИ:
- два датчика в
комплекте (ультразвуковой и
динамический датчики)
- возможность измеренияия
твердости практически любых
изделий
- масса исследуемого изделия
практически не имеет ограничений
(ультразвуковой датчик)
- измерение твердости изделий,
имеющих крупнозернистую
структуру, выполненных из
чугуна, нержавеющей стали
и других (динамический датчик)
- возможность оценить степень
поверхностной термической
обработки и ее качество
(ультразвуковой датчик)
- контроль твердости возможен
даже в тех случаях, когда
поверхность плохо подготовлена
(динамический датчик)
- возможность измерения
твердости таких малоразмерных
деталей, как болты, винты и
различный крепеж (ультразвуковой
датчик)
- прибор не имеет
ограничений для контроля
твердости изделий (масса,
структура, конфигурация, степень
термической и механической
обработки)
- графический индикатор с
подсветкой
- наличие различных
пользовательских шкал для
калибровки
- возможность самостоятельной
калибровки прибора пользователем
по 1 и 2 точкам (образцам)
- автоматическое распознавание
прибором подключенного датчика
- наличие индикатора заряда
батареи твердомера
- питание прибора от
стандартных аккумуляторов типа
ААА, что позволяет заменить их
на обычные батарейки при такой
необходимости.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ:
|
Диапазон
измерения
твердости
по Роквеллу, HRC
по Бринеллю, НВ
по Виккерсу, HV
временного
сопротивления
(предела
прочности), Мпа
|
20 - 70
90 - 450
230 - 940
370 - 1740
|
|
Основная
погрешность
измерения:
|
+/- 2 ед. HRC;
+/- 10ед. HB
|
|
Габаритные
размеры, мм
|
120х60х25
|
|
Рабочий диапазон
температур, ° С
|
от -5 до + 40
|
|
Питание
|
2 элемента
питания типа ААА
|
|
Время
непрерывной
работы, ч, не
менее
|
20
|
|
Масса
электронного
блока с
батареей, не
более, кг
|
0,2
|
Требования к объекту контроля:
|
|
Для
динамического
датчика
|
Для
ультразвукового
датчика
|
|
Шероховатость не
более, Ra
|
3.2
|
2.5
|
|
Радиус кривизны
не менее, мм
|
10
|
5
|
|
Масса, не менее,
кг
|
5
|
0,1
|
|
Толщина не
менее, мм
|
10
|
1
|
КОМПЛЕКТ ПОСТАВКИ:
- электронный блок твердомера
- ультразвуковой датчик У1 со
специальной опорной насадкой для
плоских и радиусных поверхностей
- датчик динамический Д1
- 2 аккумулятора с зарядным
устройством
- паспорт, руководство
пользователя
- сумка с плечевым ремнем
- упаковочная тара
Дополнительные опции для заказа:
- дополнительные датчики
различного типа
- аккумулятор
- зарядное устройство
-
меры твердости
|
