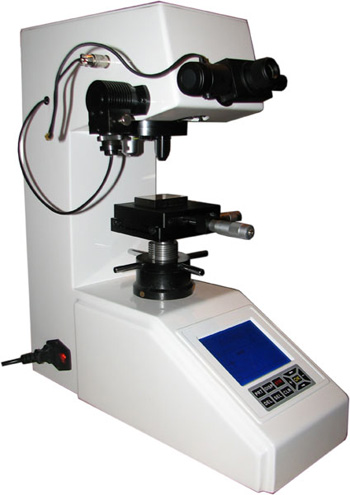

Стационарный
цифровой твердомер NOVOTEST ТС-МКВ
используется для измерения твердости различных
материалов по шкале микро Виккерса. Этот прибор
имеет большой контрастный дисплей, он крайне
удобен и прост в эксплуатации и настройке.
Ввиду использования самой современной
элементной базы данный прибор считается одним из
самых компактных среди всех стационарных
твердомеров.
Твердомер обладает встроенным микроскопом для
замеров диагоналей полученных отпечатков. После
чего он автоматически осуществляет расчет
значения твердости по необходимой шкале, и
измеренное значение выводится на дисплее. Важное
дополнение: при работе с данным твердомером не
требуется использование каких-либо
дополнительных переводных таблиц. При
необходимости прибор автоматически пересчитает
полученное значение по другим шкалам твердости.
НАЗНАЧЕНИЕ:
Измерение по шкале микро Виккерса
твердости поверхностных упрочненных слоев и
нанесенных покрытий, тонких и небольших образцов
и изделий в условиях, когда измерение другими
приборами невозможно.
Проверка и изготовление мер твердости
Калибровка различных портативных
твердомеров по показаниям
ОСОБЕННОСТИ:
- Высокая производительность и
точность контроля;
- Многофункциональная система
управления;
- Большой контрастный дисплей;
- Наличие микроскопа для
измерений;
- Компактные размеры;
- Возможность использования в
цеховых и лабораторных условиях;
ТЕХНИЧЕСКИЕ
ХАРАКТЕРИСТИКИ:
|
Испытательная
нагрузка |
0,098Н (10гс),
0,245Н (25гс),
0,49Н (50гс),
0,98Н (100гс),
1,96Н (200гс),
2,94Н (300гс),
4,90Н (500 гс),
98,0Н (1000 гс) |
|
Увеличение
микроскопа |
100X (для
наблюдения)
400X (для
измерения) |
Точность
измерения, мкм
|
± 0,2 |
Время измерения,
сек
|
0 ~ 60 (по
выбору, с шагом
5 сек) |
|
Максимальная
высота объекта
контроля, мм |
70 |
|
Максимальная
глубина объекта
контроля, мм |
85
|
Габаритный
размер, мм
|
405 х 290 х 480
(Д х Ш х В) |
Вес нетто, кг
|
25
|
|
Блок питания |
220В ± 5%, 50 ~
60 Гц |
Технические характеристики оптической системы:
|

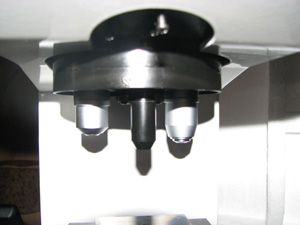

Объективы: |
|
для наблюдения
|
10Х |
для измерения
|
40Х |
Окуляр
|
10Х |
|
Общее
увеличение: |
|
для наблюдения
|
100Х
|
для измерения
|
400Х |
Разрешение
оптической
системы, мм
|
0,01
|
КОМПЛЕКТ
ПОСТАВКИ:
- твердомер стационарный
- индентор Виккерса
- координатный рабочий столик
- 2 стандартные меры
твердости (HV 450±50 нагрузка
0,1 и HV 750±50 нагрузка 0,2)
- отвертка, регулировочный
винт, уровень горизонтальный
- микроскоп
- паспорт/руководство по
эксплуатации
|
