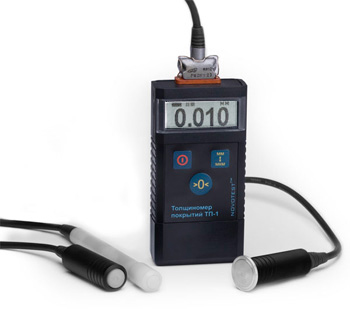

Толщиномер
покрытий NOVOTEST ТП-1 является
универсальным компактным прибором для измерения
толщины диэлектрических и электропроводящих
покрытий на ферромагнитных и неферромагнитных
металлах. При подключении срециализированных
датчиков измеряет также температуру, влажность,
точку росы и шероховатость поверхностей.
НАЗНАЧЕНИЕ:
Измерение толщины:
- диэлектрических и
гальванических покрытий на
сталях и других ферромагнитных
основаниях: пластиковые,
лакокрасочные, мастичные,
анодноокисные, тефлоновые,
радиопоглощающие;
- диэлектрических и
гальванических покрытий на
цветных металлах и других
неферромагнитных сплавах:
пластиковые, мастичные,
лакокрасочные, тефлоновые,
радиопоглощающие, анодноокисные
и тп;
- битумных, мастичных и других
толстослойных диэлектроческих
защитных покрытий на различных
металлах и сплавах
(ферромагнитных и
неферромагнитных);
Измерение влажности, точки росы,
температуру в процессе проведения окрасочных
работ.
Оценка шероховатости поверхности
ОСОБЕННОСТИ:
- универсальность - измерение
толщины диэлектрических и
гальванических покрытий на
магнитных и немагнитных металлах
и сплавах
- большой диапазон измеряемых
толщин (0-60 мм)
- удобная и простая
эксплуатация прибора
- минимум элементов,
управляющих
толщиномером покрытий
- наличие графического
контрастного индикатора с
автоматической подсветкой
- функция автоматического
распознавания различных типов
датчиков и индикация
подключенного датчика
- возможность постоянно
контролировать состояние заряда
батареи прибора
- показания в мм и мкм
- подключение достаточного
числа датчиков разных типов к
одному толщиномеру
- режим калибровки для
настройки толщиномера на разные
материалы
- функция встроенного режима
термокомпенсации для увеличения
стабильной температуры замеров
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ:
Диапазон
измеряемых
толщин (в
зависимости от
типа датчика)
|
0 мкм ...
60 мм |
Габаритные
размеры, мм
|
120х60х25 |
| Рабочий
диапазон
температур, ° С
|
-5С...+40С |
| Питание
|
2 элемента
питания типа ААА |
| Время
непрерывной
работы, ч, не
менее |
20 |
| Масса
электронного
блока с
батареей, не
более, кг |
0,2 |
Технические
характеристики датчиков (преобразователей):
Покрытия на сталях (диэлектрические
и электропроводящие покрытия на ферромагнитных
металлах и сплавах)
Тип
датчика
|
Толщина
покрытия
|
Погрешность
измерений
|
Габаритные
размеры датчика,
мм
|
датчик Ф-0,3*
|
0-300 мкм
|
±(3%
+ 1 мкм)
|
Ø5х40 |
|
датчик Ф-0,5 |
0-500 мкм
|
±(3%
+ 1 мкм) |
Ø8х15 |
датчик Ф-2
|
0-2000 мкм
|
±(3%
+ 2 мкм) |
Ø10х35 |
датчик Ф-5
|
0-5000 мкм
|
±(3%
+ 2 мкм) |
Ø18х40 |
Покрытия на немагнитных металлах
(диэлектрические покрытия на неферромагнитных
металлах и сплавах)
Тип
датчика
|
Толщина
покрытия
|
Погрешность
измерений
|
Габаритные
размеры датчика,
мм
|
датчик НФ-0,5
|
0-500 мкм
|
±(3%
+ 2 мкм)
|
Ø12х35 |
|
датчик НФ-2 |
0-2000 мкм
|
±(3%
+ 2 мкм) |
Ø12х35 |
Толстослойные покрытия на металлах
(диэлектрические покрытия на ферромагнитных и
неферромагнитных металлах и сплавах)
Тип
датчика
|
Толщина
покрытия
|
Погрешность
измерений
|
Габаритные
размеры датчика,
мм
|
|
датчик М-12 |
0-12 мм
|
±(3%
+ 0,02 мм)
|
Ø15х50 |
|
датчик М-30 |
0-30 мм
|
±(3%
+ 0,03 мм) |
Ø40х50 |
датчик М-60
|
0-60 мм
|
±(3%
+ 0,05 мм) |
Ø70х60 |
Измерение темпаратуры, влажности и
точки росы:
Тип
датчика
|
Диапазон
измерений |
Погрешность
измерений
|
Габаритные
размеры датчика,
мм
|
датчик ДТ*
|
-50...+125 С
|
±1
С
|
Ø15х45 |
|
датчик ДТВР*
(температуры,
влажности и
росы)
|
влажность:
0-100%
температура:
-50...125С
точка росы:
-15...40С
|
±5%
±1 С
±2 С
|
Ø15х120 |
Оценка шероховатости:
Тип
датчика
|
Толщина
покрытия
|
Погрешность
измерений
|
Габаритные
размеры датчика,
мм
|
датчик ДШ*
|
2-300 мкм
|
±
(3% +2 мкм)
|
Ø18х40 |
*не стандартные датчики (цена
отличается от цены стандартных)
КОМПЛЕКТ ПОСТАВКИ:
-
электронный блок
толщиномера
покрытий
- один стандартный датчик (на
выбор заказчика)
- комплект мер толщины
покрытий
- эталонное основание
- 2 аккумулятора (типа ААА)
- зарядное устройство
- паспорт
- упаковочная тара
Дополнительные опции для заказа:
- дополнительные
датчики
- дополнительные
аккумуляторы
- дополнительное
зарядное устройство
РАБОТА С ПРИБОРОМ:
|
|
|
| Измерение
толщины
огнезащитного
покрытия |
Измерение
толщины
цинкового
(гальванического)
покрытий на
ферромагнитном
основании
(черном металле)
с использованием
датчика Ф-0,5
|
| |
|
| |
|

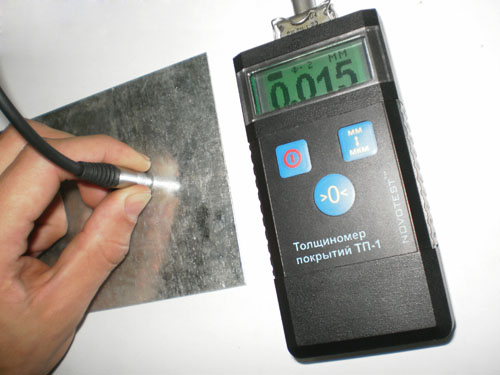

Измерение
толщины
лакокрасочного
покрытий на
стальном (ферромагнитном)
основании
|

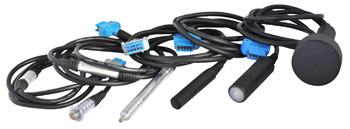

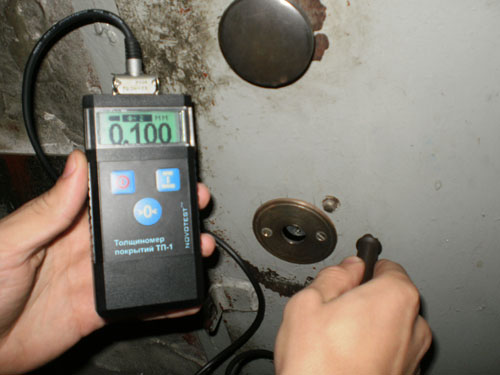

Специализированные
датчики для
измерени толщины
покрытий в
труднодоступных
местах
|

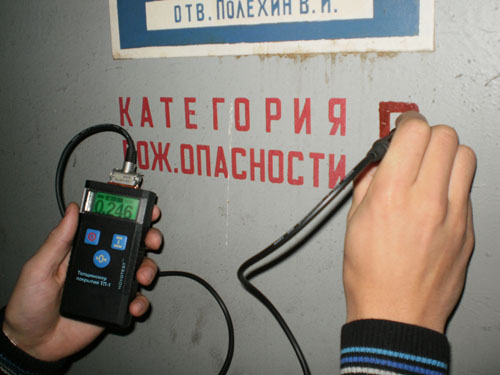

Примеры работы
с толщиномером покрытий NOVOTEST ТП-1:
|
|
|
|

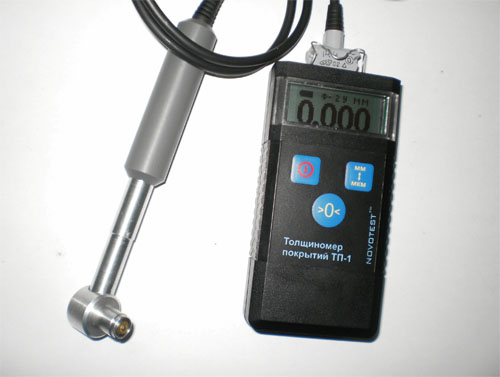

Перед проведеним
измерений
толщины покрытий
необходимо
установить нуль
показаний
прибора не
непокрытом
основании.
На рисунке:

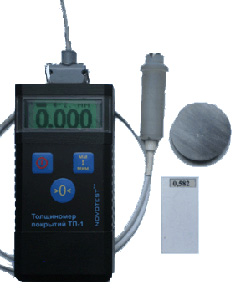

0,000
- результат
установки нуля
преобразователя
на стандартном
образце без
покрытия
|
Проведение
измерений в
режиме с
автоматическим
усреднением.

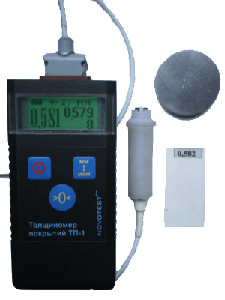

На рисунке:
0,581
- среднее
значение
0,579
- текущий замер
8
- количество
замеров, по
которым
проведено
усреднение
|
|
|
|
Основной режим
измерения без
устреднения

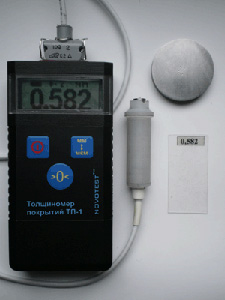

На рисунке:
0,582
- измеренное
значение толщины
покрытия
|
|
