Регистрационный номер в Государственном реестре
средств измерения РФ № 57856-14

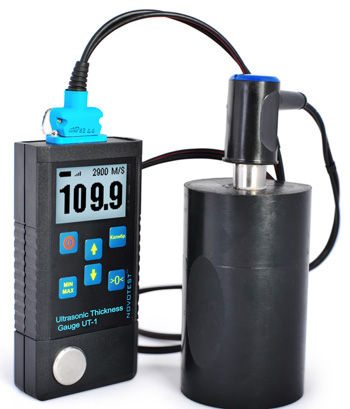

Ультразвуковой толщиномер NOVOTEST УТ-1
используется для измерения толщины сталей и
сплавов, спекла, пластика и других полимерных
материалов, чугуна и других материалов с
односторонним доступом к объекту контроля.
Измерение толщины ультразвуковым методом
производится с использованием контактной
жидкости (циатим, масло, солидол, вода и др.)
Ультразвуковые толщиномеры незаменимы, если
необходимо измерить толщину изделия или
конструкции при наличии доступа только с одной
стороны. Типовые объекты контроля - емкости,
трубы, сосуды, листовой металл, резервуары,
строительные металлоконструкции, различные
изделия сложной формы.
НАЗНАЧЕНИЕ:
Измерение толщины:
- изделий из металла и
конструкций, имеющих
односторонний доступ
- разнообразных конструкций:
резервуаров, емкостей, труб,
сосудов, а также конструкций,
имеющих грубую корродированную
поверхность
- объектов, выполненных из
полимерных материалов
(полимерное литье, пластиковые
трубы)
- стеклянных изделий
- чугунных изделий и
конструкций, из нержавеющей
стали и других материалов,
имеющих крупнозернистую
структуру
Скорость распространения ультразвука
в разнообразных материалах.
ОСОБЕННОСТИ:
- возможность контролировать
толщину объекта с односторонним
доступом
- измерение даже грубых
корродированных поверхностей
- функция подключения
разнообразных преобразователей,
в зависимости от материала
- функция автоматического
определения типа подключенного
преобразователя и возможность
загрузки необходимых настроек из
памяти прибора
- возможность быстрой
настройки
ультразвукового толщиномера
на объект, исходя из скорости
ультразвука, либо из толщины
- режим задержки в призме
(компенсации нуля
преобразователя)
- наличие графического
индикатора с подсветкой
ТЕХНИЧЕСКИЕ
ХАРАКТЕРИСТИКИ:
|
Диапазон
измеряемых
толщин (в
зависимости от
типа датчика),
мм |
0,8 ...
300
|
|
Диапазон
установки
скорости
ультразвука, м/с |
1000-9999
|
|
Дискретность
отсчета на
цифровом
индикаторе, мм |
0,1 |
|
Время
установления
показаний, с, не
более |
2 |
|
Основная
погрешность
измерения, мм |
±(0,001Т+0,1) |
|
Габаритные
размеры, мм |
120х60х25 |
|
Рабочий диапазон
температур, ° С
|
от -5 до
+ 40 |
|
Питание |
2
элемента питания
типа ААА |
|
Время
непрерывной
работы, ч, не
менее |
10 |
|
Масса
электронного
блока с
батареей, не
более, кг |
0,2 |
Технические
характеристики преобразователей:
Стандартные датчики:
|
Тип
дачика
|
Диапазон
|
|
П112-10-6/2 |
0,8 - 20 мм
|
|
П112-5-10/2 |
1,0 - 75 мм |
|
П112-2,5-12/2 |
2,0 - 300 мм |
Нестандартные датчики:
|
Тип
дачика
|
Диапазон
|
|
П112-10-4х4 |
0,8 - 30 мм |
|
П112-5-6/2 |
1,0 - 30 мм |
|
П112-5-12/2 |
1,5 - 150 мм |
КОМПЛЕКТ ПОСТАВКИ:
-
электронный блок
толщиномера
-
1 стандартный
преобразователь
(на
выбор покупателя)
- 2 аккумулятора с зарядным
устройством
- паспорт-руководство
пользователя
- упаковочная тара.
Дополнительные опции для заказа:
- дополнительные
преобразователи
- дополнительные
аккумуляторы
- дополнительное
зарядное устройство
РАБОТА С
ПРИБОРОМ:
| |
|
|
|

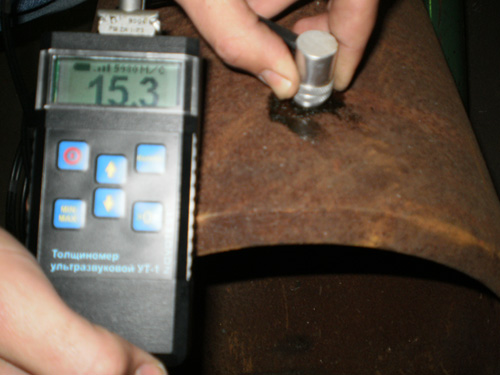

Контроль толщины
стенки трубы с
грубой и
корродированной
поверхностью
|
|

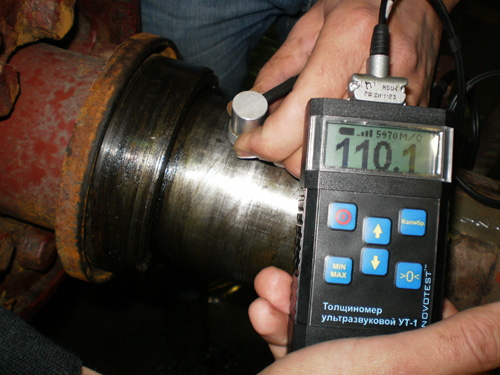

Измерение
толщины валов и
циллиндрических
изделий
|
| |
|
|
| |
|
|
|

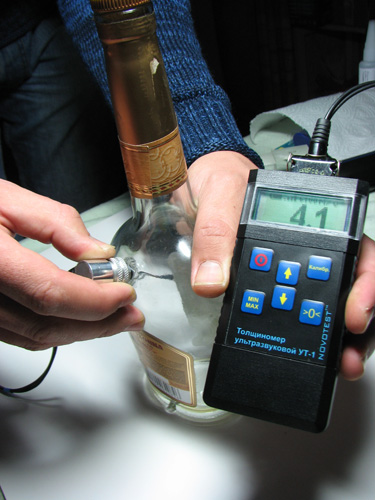

Измерение
толщины стекла и
стекляных
изделий
|
|

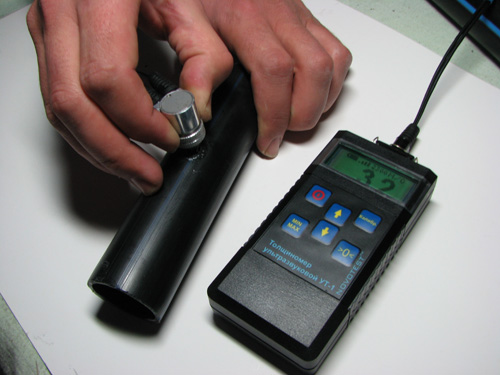

Измерение
толщины
пластиковых труб |
|
