NOVOTEST

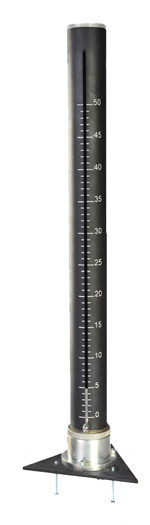

Удар предназначен для определения
прочности покрытий и материалов при ударе грузом
определенной массы (1кг, 2 кг или иной) в
свободном падении с заданной высоты (0,5м, 1м,
2м или иной).
Прибор может быть произведен по ГОСТ Р
53007-2008, ГОСТ 4765-73, ГОСТ 22233-2001, ГОСТ
51164, ISO 6272-2002, ASTM D 2794 и иными
нормативными документами в соответствии с
пожеланиями заказчика.
Уникальная характеристика прибора - его
универсальность.
Данный измеритель можно использовать в
заводских лабораториях при входном контроле
исследуемого покрытия, в процессе производства,
в полевых условиях при проведении различных
эксплуатационных работ. С помощью этого прибора
можно измерять прочность различных металлов:
паркета, пластмасс, деревянных панелей, стекла,
керамики, наливных полов, бетона.
Работа измерителя заключается в определении
максимальной высоты в сантиметрах, с которой
груз нужной массы при свободном падении не
причиняет каких-либо видимых механических
повреждений лакокрасочному покрытию либо в
проверке соответствия покрытия определенным
требованиям (испытание по схеме не
разрушилось/разрушилось при заданной высоте
падения и массе груза).
НАЗНАЧЕНИЕ:
Определение прочности при ударе:
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
(зависят от ГОСТ и пожеланий заказчика):
Удар 4765-0,5м:
Масса груза - 1±0,001кг.
Длина шкалы прибора - 500мм.
Цена деления шкалы - 10±0,5мм.
Диаметр рабочей части наковальни - 30мм.
Диаметр отверстия наковальни - 15мм.
Диаметр шарика - 8мм.
Удар 4765-1м:
Масса груза - 1±0,001кг или 2±0,002кг.
Длина шкалы прибора - 1000мм.
Цена деления шкалы - 10±0,5.
Диаметр рабочей части наковальни - 30мм.
Диаметр отверстия наковальни - 15мм.
Диаметр шарика - 8мм.
Удар 53007:
Масса груза - 1±0,001кг или 2±0,002кг.
Длина шкалы прибора - 1000мм.
Цена деления шкалы - 10±0,5 мм.
Диаметр шарика бойка по ГОСТ Р 53007-2008
(ИСО 6272) - 12,7 мм.
Диаметр шарика бойка по ГОСТ Р 53007-2008 (ИСО
6272) - 20 мм.
Диаметр шарика бойка по ГОСТ Р 53007-2008 (ИСО
6272, ASTM D 2794) - 15,9 мм.
Диаметр отверстия наковальни по ГОСТ Р
53007-2008 (ИСО 6272) - 16,3 мм.
Диаметр отверстия наковальни по ГОСТ Р
53007-2008 (ИСО 6272) - 27 мм
Диаметр отверстия наковальни по ГОСТ Р
53007-2008 (ASTM D 2794) - 16,3 мм
Глубина проникновения бойка в покрытие по
ГОСТ Р 53007-2008 (ИСО 6272) регулируется
комплектом ограничителей и составляет - от 2 до
10 мм
Удар 51164 (применяется для контроля защитных
покрытий труб непосредственно на трубе):
Масса груза - 3±0,001кг или иная по заказу.
Длина шкалы прибора - 500 мм или 1000мм.
Цена деления шкалы - 10±0,5 мм.
Диаметр шарика бойка - 16 мм.
Комплектация прибора может
варьироваться (различные наборы
ударников и матриц разных размеров):
ГОСТ 4765 - ударник со сферическим
наконечником диаметром 8 мм, диаметр отверстия
ответной матрицы - 15 мм.
ISO 6272 - ударник со сферическим
наконечником диаметром 20 мм, диаметр отверстия
ответной матрицы - 27 мм.
ISO 6272 - ударник со сферическим
наконечником диаметром 12,7 мм, диаметр
отверстия ответной матрицы - 16,3 мм.
ASTM D 2794 (для иностранных покрытий), ГОСТ
22233-2001 (для покрытий из алюминиевого
профиля) - ударник со сферическим наконечником
диаметром 15,9 мм, диаметр отверстия ответной
матрицы - 16,3 мм.
Таким образом, существуют самые
разные модификации модели прибора NOVOTEST Удар,
в зависимости от требований нормативной
документации. В маркировке устройства указан
ГОСТ, по которому был произведен данный прибор,
и длина шкалы.
КОМПЛЕКТ ПОСТАВКИ:
- прибор в сборе с грузом,
бойком и наковальней
(основанием)
- паспорт
- упаковочная тара.
Дополнительные опции для заказа:
-
грузы
-
бойки
-
наковальни
- ограничители толщины
РАБОТА С ПРИБОРОМ:
Методика
контроля:
Два способа проведения испытаний:
- схема «не разрушилось/разрушилось»
(испытание проводится при
определенной высоте падения и
определенной массе груза, то
есть, покрытие испытывается на
соответствие конкретным
требованиям);
- в ходе испытания определяют
минимальную высоту падения при
постепенном повышении высоты
падения и минимальную массу
груза, при которых исследуемое
покрытие растрескалось или
отслоилось от окрашиваемой
поверхности.
Алгоритм проведения испытаний:
Нужный груз устанавливается на требуемой
высоте. В случае необходимости используются
подходящие ограничители с определенной толщиной
для ограничения глубины вдавливания. Исследуемая
пластинка помещается на наковальню покрытием
наружу (прямой удар) или внутрь (обратный удар).
Данная пластинка удерживается в таком положении
при помощи прижимной муфты. Далее груз
освобождается, падает на исследуемую пластинку
на наковальне. Покрытие осматривается с помощью
лупы.
|
