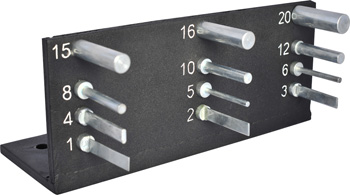

NOVOTEST
ИЗГИБ предназначен для измерения
прочности и эластичности покрытий при изгибе
вокруг набора цилиндрических стержней, диаметром
от 1 до 20 мм.
NOVOTEST ИЗГИБ соответствует стандартам: ГОСТ
Р 52740-2007, ГОСТ 6806-73 и ISO 1519-73.
Принцип работы
прибора основан на определении минимального
диаметра металлического цилиндрического стержня,
на котором изгибание окрашенной металлической
пластинки не приводит к различным механическим
разрушениям или отслаиваниям однослойной или
многослойной лакокрасочной пленки.
ТЕХНИЧЕСКИЕ
ХАРАКТЕРИСТИКИ:
|
Диаметр рабочей
части
испытательных
стержней, мм
|
1, 2, 3, 4, 5,
6, 8, 10, 12,
15, 16, 20 |
|
Длина
испытательных
стержней, мм
|
55
|
|
Материал
испытательных
стержней
|
сталь
|
|
Габаритные
размеры, не
более, мм
|
330х130х130
|
|
Масса, не более,
кг
|
3
|
КОМПЛЕКТ
ПОСТАВКИ:
- прибор
- паспорт-инструкция по
эксплуатации
- упаковочная тара.
ПРИМЕНЕНИЕ:
Объекты для
испытаний подготавливаются соответственно ГОСТ
8832-76, если в нормативно-технической
документации на исследуемый лакокрасочный
материал отсутствуют какие-либо другие указаний.
Для испытаний
рекомендуется использовать пластины из жести.
Этот материал должен иметь достаточно гладкую
поверхность без ржавых пятен, раковин,
загрязнений и расслоений. В
нормативно-технической документации на
лакокрасочный материал может быть указано о
возможности использования пластинок из другого
материала.
Объекты
испытаний – это пластинки прямоугольной формы.
Их длина 100-150 мм, ширина 20-50 мм.
Производятся из черной полированной жести с
толщиной 0,25-0,32 мм или из алюминиевых листов
и лент соответственно ГОСТ 21631-76, ГОСТ
13726-78 с толщиной 0.25-0,30 мм, на которые
нанесена однослойная или многослойная
лакокрасочная пленка.
Нормативно-техническая документация на
испытуемый материал должна содержать информацию
и о способе нанесения лакокрасочного материала,
толщине пленки, количестве слоев, условиях и
времени высыхания, выдержке пленки перед
испытанием либо степень и время высыхания
определяются соответственно ГОСТ 19007-73.
Толщина
исследуемой лакокрасочной пленки пластинки
измеряется толщиномером.
Пластина
накладывается покрытием наружу на стержень
наибольшего диаметра (20 мм). Затем плотно
прижимая к стержню, в течение одной-двух секунд
ее плавно изгибают на 180° вокруг этого стержня.
Далее с помощью
лупы с четырехкратным увеличением покрытие в
месте изгиба рассматривается на наличие
различных трещин и отслаивания.
В случае если
данные дефекты отсутствуют, производится
последовательно изгибание пластинки в другом
месте от стержня большего диаметра к меньшему.
Это делается до тех пор, пока не будут
обнаружены указанные дефекты.
При наличии в
нормативно-технической документации на
лакокрасочный материал информации о значении
эластичности (диаметр стержня), испытание
проводится со стержнем только указанного
диаметра.
За результат
испытания берется минимальный диаметр стержня в
миллиметрах, на котором при изгибании
исследуемая пленка осталась неповрежденной.
Эластичность
пленки при изгибе на металлическом стержне
оценивается после испытания 3 пластинок на
одинаковом стержне.
|
