NOVOTEST УД2301 Ультразвуковой дефектоскоп / Функциональная аппаратура / Каталог продукции
  • Описание
  • Технические данные
Наименование:
NOVOTEST УД2301

Тип:
Ультразвуковой дефектоскоп

ТУ:


Краткое тех. описание:
Ультразвуковой дефектоскоп УД2301 используется для проведения неразрушающего контроля качества различных материалов, конструкций и изделий из металлов, композиционных материалов, стекла и пластика

Цена NOVOTEST УД2301:
Уточняйте по телефону или через обратную связь.

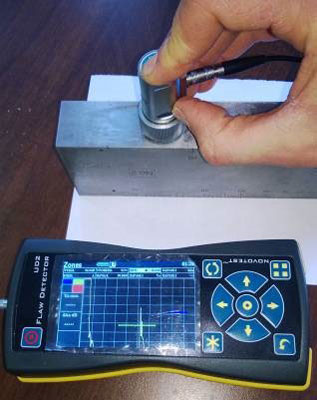

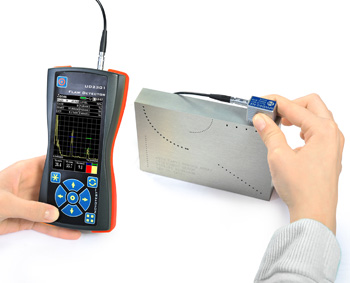

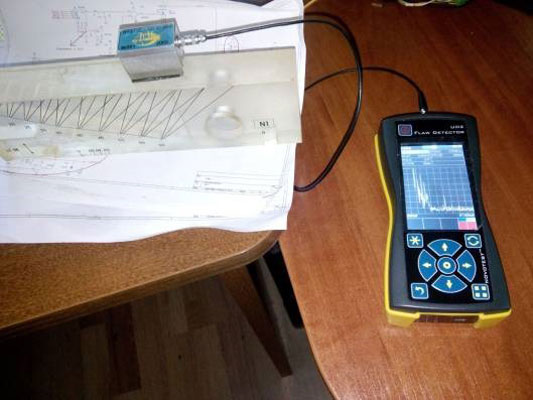

Ультразвуковой дефектоскоп NOVOTEST УД2301

Ультразвуковой дефектоскоп УД2301

Ультразвуковой дефектоскоп УД2301 используется для проведения неразрушающего контроля качества различных материалов, конструкций и изделий из металлов, композиционных материалов, стекла и пластика. Дефектоскоп позволяет обнаруживать различные внутренние дефекты, нарушения однородности изделий и конструкций, измерять толщины стенок с односторонним доступом к объектам контроля, проводить контроль качества сварных соединений.

Помимо контроля внутренних дефектов, прибор позволяет измерять с большой точностью толщину изделий, показать сигнал в виде В-сканов и проводить полный документальный контроль сохраняя результаты измерений в собственную память до 32 гигабайт.

Корпус прибора небольшого размера позволяет проводить измерения в ограниченном пространстве либо в труднодоступных участках. Заметно расширяет удобство работы с дефектоскопом четкий цветной дисплей, обладающий высоким разрешением 320*480 точек. Причем, нажатием одной кнопки можно изменить ориентацию дисплея на 90 градусов, получив 4 варианта ориентации на выбор для удобства настройки под себя и левше и правше.

Прибор производится в легком, прочном и эргономичном корпусе из ударопрочного пластика. Наружная поверхность корпуса защищена специальными резиновыми бамперами - бросить прибором об стену мы, конечно, не советуем, но в повседневном использовании это сильно увеличивает ударостойкость и надежность дефектоскопа.

Дефектоскоп УД2301 работает от аккумуляторов или батареек стандартного размера АА, что позволяет пользоваться прибором без риска остаться с разряженными батарейками в самый ответственный момент - в крайнем случае их можно купить в любом магазине, либо заблаговременно запастись нужным количеством аккумуляторов.

Дефектоскоп оснащен всеми функциями, которые должны быть в современном цифровом ультразвуковом дефектоскопе общего назначения: от дефектоскопии крупногабаритного литья до толщинометрии тонких изделий. Представители нашей компании с удовольствием помогут Вам выбрать вариант комплектации и проконсультируют по любым иным вопросам связанным с прибором. Мы готовы обучить Вас работе с дефектоскопом. Изготовитель готов разработать методики контроля изделий Вашей компании с использованием дефектоскопа, изготовить специализированные образцы и преобразователи.

На текущий момент это самый доступный дефектоскоп общего назначения на рынке России!

Отличительными особенностями данного прибора среди других дефектоскопов являются:

  • миниатюрные размеры
  • небольшой вес
  • цветной большой дисплей с высоким разрешением
  • наличие встроенной памяти большого объема, позволяющей сохранять практически неограниченно количество настроек и результатов
  • возможность работы с любыми пьезопреобразователями
  • частотный диапазон с плавной регулировкой от 1 до 10МГц
  • отображение шкалы развертки как в микросекундах, так и в миллиметрах
  • наличие всех необходимых режимов работы - АСД, ВРЧ, АРД
  • два независимых строба с индивидуально настраиваемой логикой срабатывания
  • автоматическое или ручное построение кривой ВРЧ (до 32 точек)
  • наличие в приборе режима работы по DAC кривым (построение по 32 точкам)
  • наличие в дефектоскопе режима контроля с использованием АРД-диаграмм
  • два вида представления сигналов: детектированый и радио для повышения надежности выявления различных дефектов и повышения точности при работе в режиме толщинометрии
  • построение и обработка в дефектоскопе A, B разверток (А-скан, Б-Скан)
  • режимы: огибающей, заморозки и отображения хода луча для удобства проведения дефектоскопии
  • возможность гибкой настройки интерфейса прибора
  • в дефектоскопе реализована уникальная система вывода информации, повышающая удобство работы с дефектоскопом и производительность контроля – можно настроить отображение необходимого количества параметров и их размер
  • архив измерений, архив настроек, архив преобразователей – в приборе реализована возможность сохранения любых параметров на встроенную память с последующей передачей на ПК для формирования и печати протоколов контроля
  • 4-ре варианта ориентации дисплея с возможностью поворота в любой момент
  • мультиязычность (выбор языка интерфейса в меню прибора) и конечно же, немаловажным достоинством прибора является его цена.

Интерфейс дефектоскопа

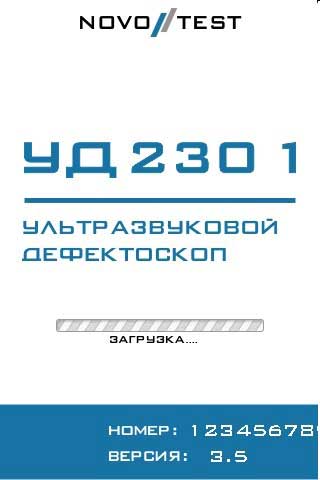

Заставка при включении прибор.

Отображается серийный номер и версия прошивки.

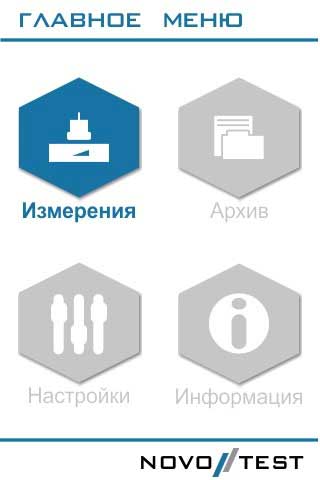

Основной меню прибора в одной из цветовых схем (светлая).

Устанавливается в меню прибора.

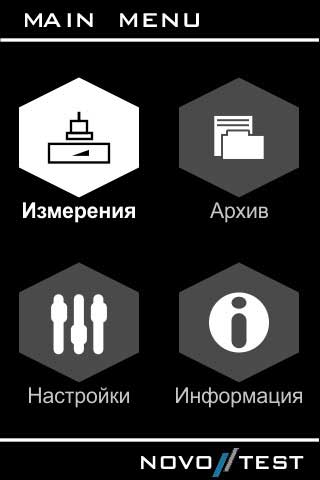

Основное меню прибора в темной цветовой схеме.

Устанавливается в меню прибора.

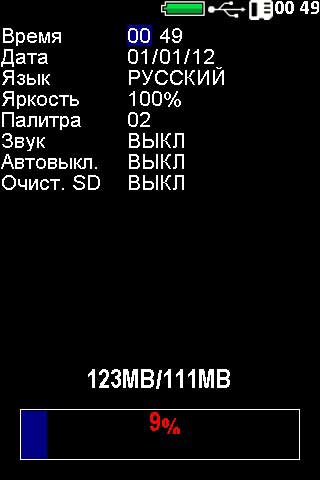

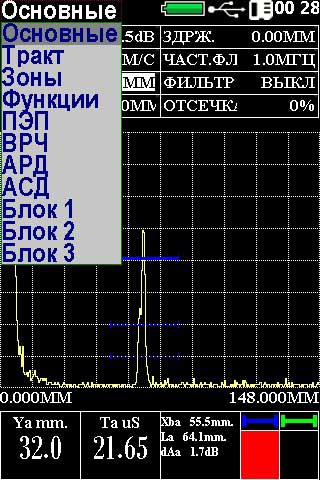

Меню общих настроек дефектоскоп.

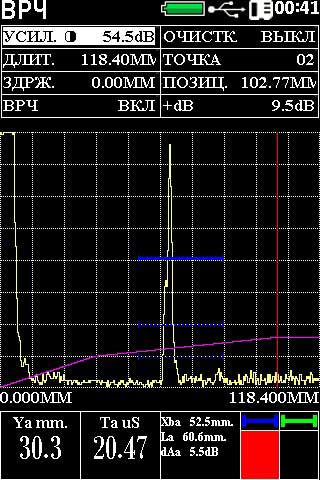

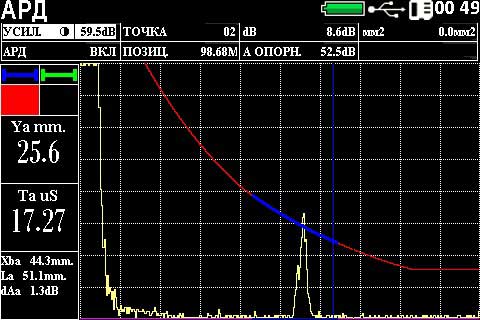

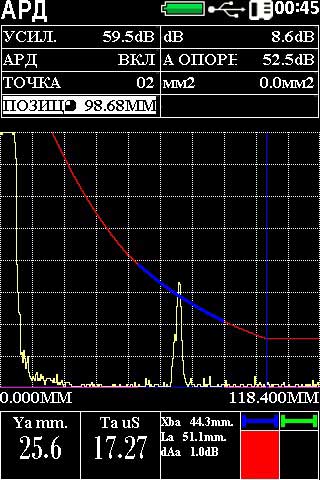

Режим Измерения - основной режим работы прибора. Все настройки прибора доступны через удобное меню. Режим настройки и работы с использованием ВРЧ. Режим настройки и работы с использованием АРД-диаграмм в вертикальной (портретной) ориентации. Режим настройки и работы с использованием АРД-диаграмм в горизонтальной (альбомной ориентации). Изменение ориентации дисплея доступно в любой момент в режиме Измерения нажатием одной кнопки.

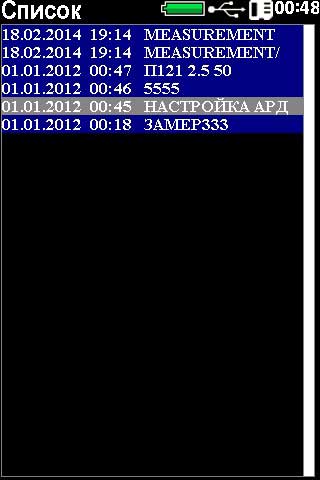

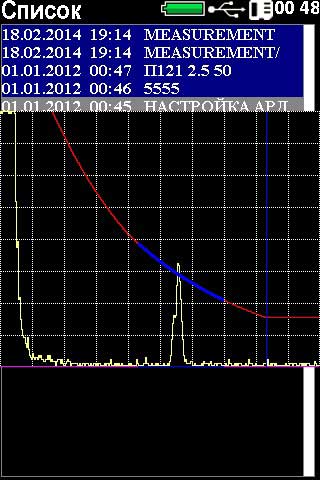

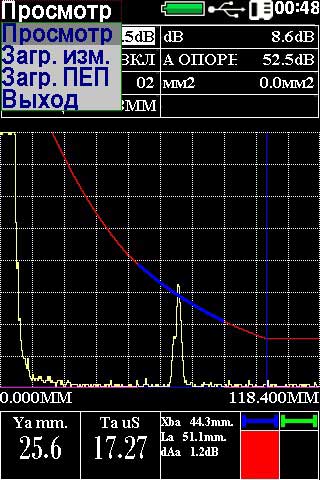

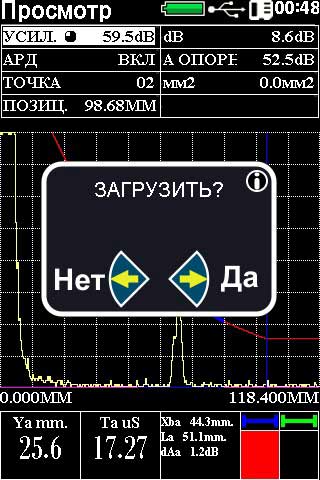

Режим просмотра Архива измерений и настроек. Отображается список сохраненных настроек. Быстрый просмотр сохраненного измерения. Полный просмотр сохраненного измерения и настроек прибора с возможностью загрузить все настройки прибора, либо только настройки преобразователя. Диалоговое окно для подтверждения загрузки настроек прибора.

Технические характеристики ультразвукового дефектоскопа NOVOTEST УД2301

Диапазон измеряемых глубин (по стали), мм

до 6000

Диапазон регулировки усиления

125 дБ, с шагом 0,5 дБ

Временная регулировка чувствительности (ВРЧ)

диапазон до 70 дБ, с построением кривой по 32 опорным точкам, введенным вручную или от контрольных отражателей

Зоны контроля

две независимых зоны, начало и ширина изменяются во всем диапазоне развертки

Зондирующий импульс

настраиваемый, с амплитудой до 300 В, с изменяемой длительность от 25 до 500 нс, с шагом 25 нс

Память

настроек с А-сканом (Б-сканом), ограниченная размером внутренней памяти ( до 32 гигабайт), протоколов контроля с сохранение всех параметров прибора

Рабочие температуры, град

-20…+50



Развертка
мин.: 0 - 6 мкс
макс.: 0 - 1000 мкс с шагом 25 нс

Задержка
от 0 мкс до 1000мкс с шагом 25 нс

Максимальная толщина контролируемого материала
до 6000 мм (эхо-режим)

Диапазон скоростей
1000 - 9999 м/с

Задержка в призме
0 - 100 мкс с шагом 25 нс

Демпфирование
50 ом

Входной импенданс
50 ом / 600 ом

Зондирующий импульс
видеоимпульс, амплитудой 100, 200 или 300 В, с изменяемой длительность от 25 до 500 нс, с шагом 25 нс

Частота повторений ЗИ
автоматически регулируемая от 10 до 600Гц

Отсечка
компенсированная, 0 - 90% высоты экрана

Усилитель
широкополосный 0.4-20 МГц (6 дБ)

Диапазон регулировки усиления
125 дБ, с шагом 0.5 дБ

Временная Регулировка Чувствительности (ВРЧ)
диапазон до 70 дБ, 12 дб/мкс
с построением кривой по 32 опорным точкам введенным вручную или от контрольных отражателей

Детектирование
полное, радиосигнал (во всем диапазоне развертки), B-scan,

Кривая Амплитуда-Расстояние (АРК)
построение по 32 точкам, регулируемая по высоте

Зоны контроля
две независимых зоны, начало и ширина изменяются во всем диапазоне развертки, уровни порогов задаются от 0 до 100% высоты экрана, индивидуальная логика определения дефектов.

Автоматическая Сигнализация Дефектов (АСД)
световая для каждой зоны отдельно и звуковая,
индивидуальная логика определения дефекта в зоне

Измерение временных интервалов
от 0 до первого сигнала в зоне или между
сигналами в зонах, по фронту или по максимуму сигнала

Измерение амплитуды
в дБ относительно уровня порога в зоне,
в дБ относительно опорного сигнала,
в дБ относительно кривой амплитуда-расстояние

Дисплей
Цветной, TFT 480 х 320 точек 135 х 100 мм.

Память
до 32 гигабайт

Интерфейс
USB,

Разъемы преобразователей
2 Lemo

Аккумулятор
АА

Время работы
до 5 часов с аккумулятором 2700 мА/ч

Внешнее питание
блок питания от сети 220 В, 50Гц  AC

Диапазон рабочих температур
от -20º C до +50° C

Размер (В x Ш x Д)
160 мм x 80 мм x 38 мм

Масса
610 грамм (0,61 кг) с аккумуляторами

В стандартный комплект поставки дефектоскопа входят два стандартных пьезоэлектрических преобразователя. Дополнительные преобразователи и стандартные образцы можно заказать дополнительно или дозаказать позже, в любое удобное время.

Дополнительные опции для заказа

  • дополнительные преобразователи к дефектоскопу
  • дополнительные кабели к дефектоскопу
  • дополнительное зарядное устройство
  • стандартные образцы (СО-1, СО-2, СО-3, СО-3Р и другие)
  • стандартные образцы предприятия с отражателями типа зарубка, плоскодонное сверление и другие
  • стандартные образцы предприятия для настройки глубиномера (ступенька)
  • контактная жидкость (гель) для ультразвукового контроля

Комплект поставки дефектоскопа ультразвукового NOVOTEST УД2301

  • ультразвуковой дефектоскоп NOVOTEST УД2301 (электронный блок)
  • преобразователи П111-5-К6, П121-5-65
  • кабель соединительный Lemo-Lemo
  • аккумуляторы АА – 3 шт., зарядное устройство
  • кабель для подключения к компьютеру
  • паспорт,
  • руководство пользователя,
  • кейс
