Область применения модели ультразвукового
дефектоскопа NOVOTEST УД-1
Данный
прибор способен обнаруживать различные дефекты
материала, например, нарушение однородности и
сплошности материала в полуфабрикатах, в готовых
изделиях и сварных соединениях. Также
дефектоскоп можно использовать в измерении
глубины и координат залегания дефектов, толщины
изделия, скорости распространения и затухания
ультразвуковых колебаний.

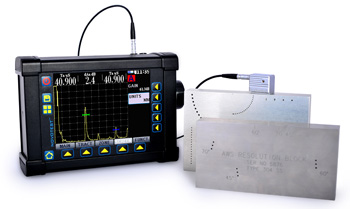

Ультразвуковой дефектоскоп NOVOTEST УД-1
обладает минимальными размерами и цветным
дисплеем. Сегодня такой прибор станет лучшим
помощником в области экспертного ультразвукового
контроля. Важно отметить мощность и в то же
время легкость и портативность прибора благодаря
его эргономичному ударопрочному металлическому
корпусу.
Дефектоскоп очень точно измеряет толщину
объектов, выводит сигнал в качестве А- и
B-сканов, имеет все необходимые функции для
полного документирования контроля измерений.
Ультразвуковой дефектоскоп УД-1 позволяет
полностью заменить морально устаревшие
дефектоскопы типа УД2-12, обеспечивая
современный уровень комфорта работы с
дефектоскопом, функции документирования
результатов контроля, сохранения настроек
контроля и преобразователей, при этом прибор
предлагается по цене дефектоскопа УД2-12.
Ультразвуковой дефектоскоп NOVOTEST УД-1
соответствует всем требованиям к современному
цифровому дефектоскопу, при этом имея стоимость
ниже, чем все существующие аналоги!
Дефектоскоп ультразвуковой выпускается в
исполнении со стандартным аккумулятором
(дефектоскоп работает до 10 часов), а также
выпускается дефектоскоп с усиленным
аккумулятором (дефектоскоп отрабатывает до 25
часов). Уникально низкое энергопотребление
дефектоскопа позволяют вести контроль до 3-х
смен подряд от одной зарядки деофектоскопа. С
нашим дефектоскопом можно смело вести работы в
любых условиях.
Дефектоскоп позволяет решать широкий круг
задач - от толщинометрии тонких изделий, до
дефектоскопии крупногабаритного литья. Получить
рекомендации по выбору дефектоскопа для контроля
ваших изделий можно у наших специалистов. Мы
оказываем обучение работе с дефектоскопом,
разрабатываем методики контроля ваших изделий с
использованием ультразвукового дефектоскопа.
Назначение:
- контроль сварных швов и
основного металла;
- поиск мест коррозии, трещин,
внутренних расслоений и других
дефектов;
- определение координат и
оценка параметров дефектов типа
нарушений сплошности и
однородности материала в
изделиях из металлов и
пластмасс;
- измерение толщины изделия.
Основные плюсы модели
ультразвукового дефектоскопа NOVOTEST УД-1:
- Наличие частотного диапазона
и его плавной регулировки
(0,2-10МГц).
- Наличие двух стробов (A и
B), управляемых независимо друг
от друга.
- Функция автоматического или
ручного построения кривой ВРЧ
(до 16 точек).
- Наличие двух типов сигналов:
радиосигнал и детектированный.
- Возможность построения и
обработки A, B разверток.
- Наличие нескольких режимов:
заморозки, огибающей,
отображения хода луча.
- Определение уровня сигнала и
координат дефектов.
- Наличие в дефектоскопе
режима контроля с использованием
АРД-диаграмм.
- В дефектоскопе реализована
уникальная система вывода
информации, повышающая удобство
работы с дефектоскопом и
производительность контроля.
- Дефектоскоп имеет цветной,
контрастный TFT-дисплей.
- Возможность заказать чехол с
крепление "hands free" для
дефектоскопа.
Приведены краткие преимущества дефектоскопа,
еще больше информации о дефектоскопе вы можете
получить по запросу.
Технические
характеристики ультразвукового дефектоскопа
NOVOTEST УД-1:
|
Диапазон
измеряемых
глубин (по
стали), мм |
до 6000 |
|
Диапазон
регулировки
усиления |
100 дБ, с шагом
0,1 дБ |
|
Временная
регулировка
чувствительности
(ВРЧ) |
диапазон до 70
дБ, с
построением
кривой по 32
опорным точкам,
введенным
вручную или от
контрольных
отражателей |
|
Зоны контроля |
две независимых
зоны, начало и
ширина
изменяются во
всем диапазоне
развертки |
|
Зондирующий
импульс |
настраиваемый, с
амплитудой до
350 В, с
изменяемой
длительность от
12,5 до 500 нс,
с шагом 12,5 нс |
|
Память |
настроек с
А-сканом
(Б-сканом,
С-сканом),
ограниченная
размером
SD-карты
протоколов
контроля
(сигнал,
огибающая,
результат
измерения,
параметры работы
прибора, дата,
время и название
протокола),
ограниченная
размером
SD-карты |
|
Интерфейс |
Bluetooth,
SD-card |
|
Диапазон рабочих
температур |
-20 ... +50 °С |
Подробные технические характеристики
дефектоскопа
|
|
Развертка
мин.: 0 - 6 мкс
макс.: 0 - 1000
мкс
с шагом 25 нс
Задержка
от 0 мкс до
1000мкс
с шагом 25 нс
Максимальная
длина
контролируемого
материала
до 6000 мм
(эхо-режим)
Диапазон
скоростей
1000 - 9999 м/с
Задержка в
призме
0 - 100 мкс
с шагом 25 нс
Демпфирование
50 ом
Входной
импенданс
50 ом / 600 ом
Зондирующий
импульс
радиоимпульс,
амплитудой 100,
200 или 300 В,
с изменяемой
длительность от
25 до 500 нс,
с шагом 25 нс
Частота
повторений ЗИ
автоматически
регулируемая от
10 до 100Гц
Усилитель
широкополосный
0.4-20 МГц (-6
дБ)
Диапазон
регулировки
усиления
115 дБ, с шагом
0.1 дБ
Временная
Регулировка
Чувствительности
(ВРЧ)
диапазон до 70
дБ, 12 дб/мкс
с построением
кривой по 16
опорным точкам
введенным
вручную или от
контрольных
отражателей
Кривая
Амплитуда-Расстояние
(АРК)
построение по 16
точкам,
регулируемая по
высоте
Детектирование
положительная
или
отрицательная
полуволна,
полное,
радиосигнал (во
всем диапазоне
развертки),
B-scan,
Отсечка
компенсированная,
0 - 90% высоты
экрана
|
|
Зоны
контроля
две независимых
зоны, начало и
ширина
изменяются во
всем диапазоне
развертки,
уровни порогов
задаются от 0 до
100% высоты
экрана
индивидуальная
логика
определения
дефектов.
Автоматическая
Сигнализация
Дефектов (АСД)
световая для
каждой зоны
отдельно и
звуковая,
индивидуальная
логика
определения
дефекта в зоне
Измерение
временных
интервалов
от 0 до первого
сигнала в зоне
или между
сигналами в
зонах, по фронту
или по максимуму
сигнала
Измерение
амплитуды
в дБ
относительно
уровня порога в
зоне,
в дБ
относительно
опорного
сигнала,
в дБ
относительно
кривой
амплитуда-расстояние
Дисплей
Цветной, TFT 320
х 240 точек 135
х 100 мм.
Память
Ограниченно
емкостью SD
карточки
Интерфейс
USB, Bluetooth
(опционально)
Разъемы
преобразователей
2 Lemo
Аккумулятор
Li-on 4-7а|ч
Время
работы
до 10 часов с
аккумулятором
4000 а/ч
до 24 часов с
аккумулятором
6600 а/ч (опция)
Внешнее питание
блок питания от
сети 220 В, 50Гц
AC
Напряжение
питания
15V 2A
Диапазон рабочих
температур
от -30º C до
+55° C
Размер (В x Ш x
Д)
140 мм x 210 мм
x 55 мм со
стандартным
аккумулятором
(4000 а/ч)
140 мм x 210 мм
x 85 мм с
аккумулятором
6600 а/ч (опция)
Масса
1,7 кг со
стандартным
аккумулятором
(4000 а/ч)
2,7 кг с
аккумулятором
6600 а/ч (опция)
|

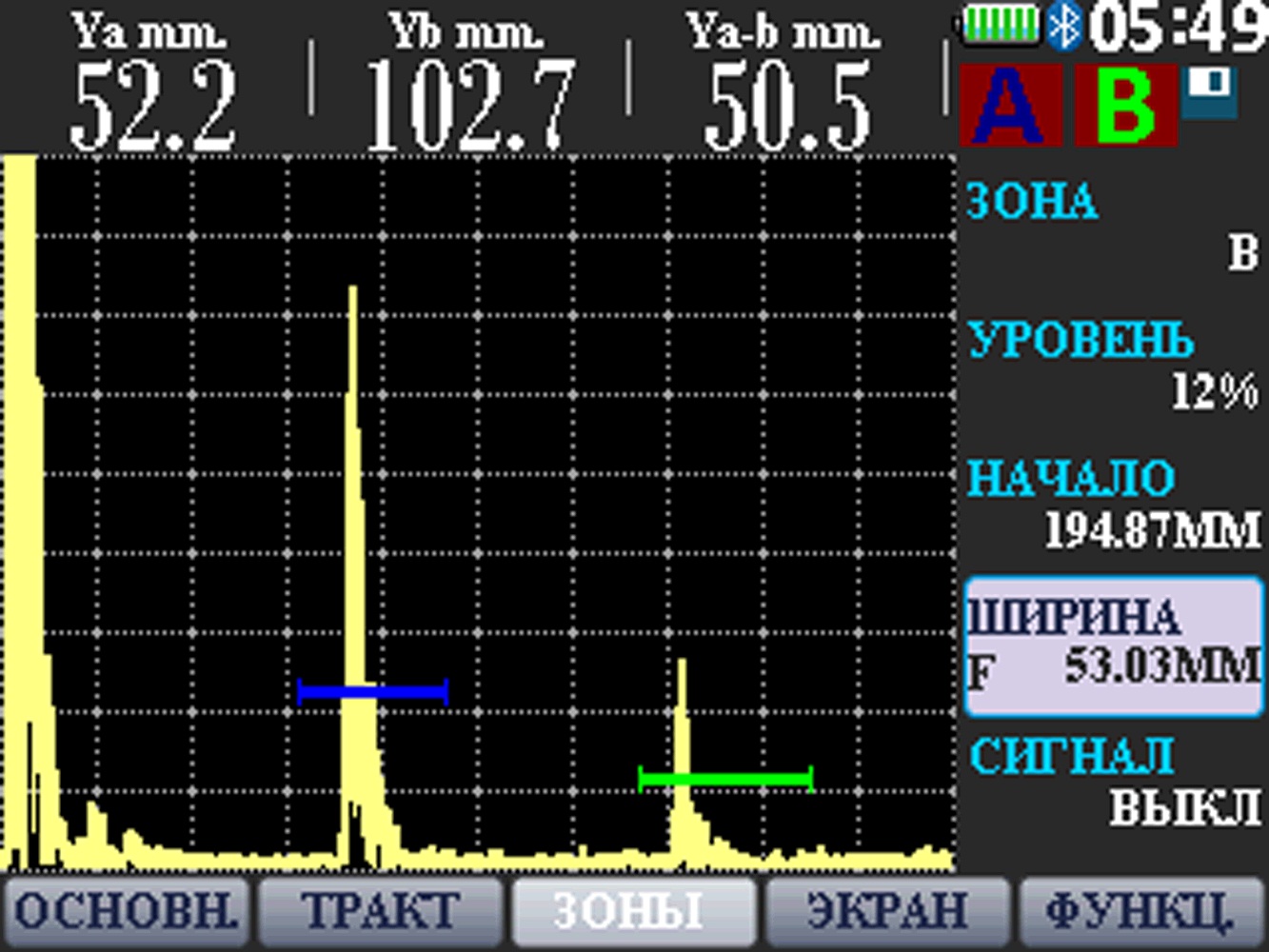

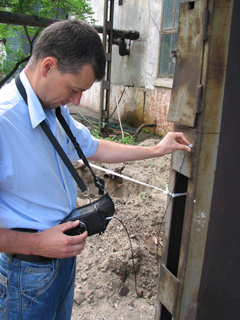

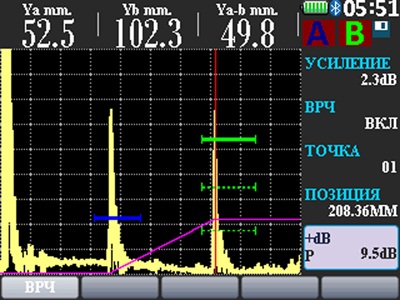

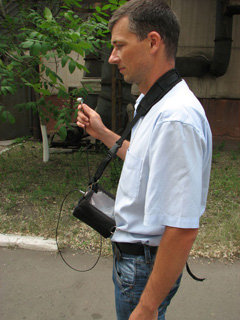

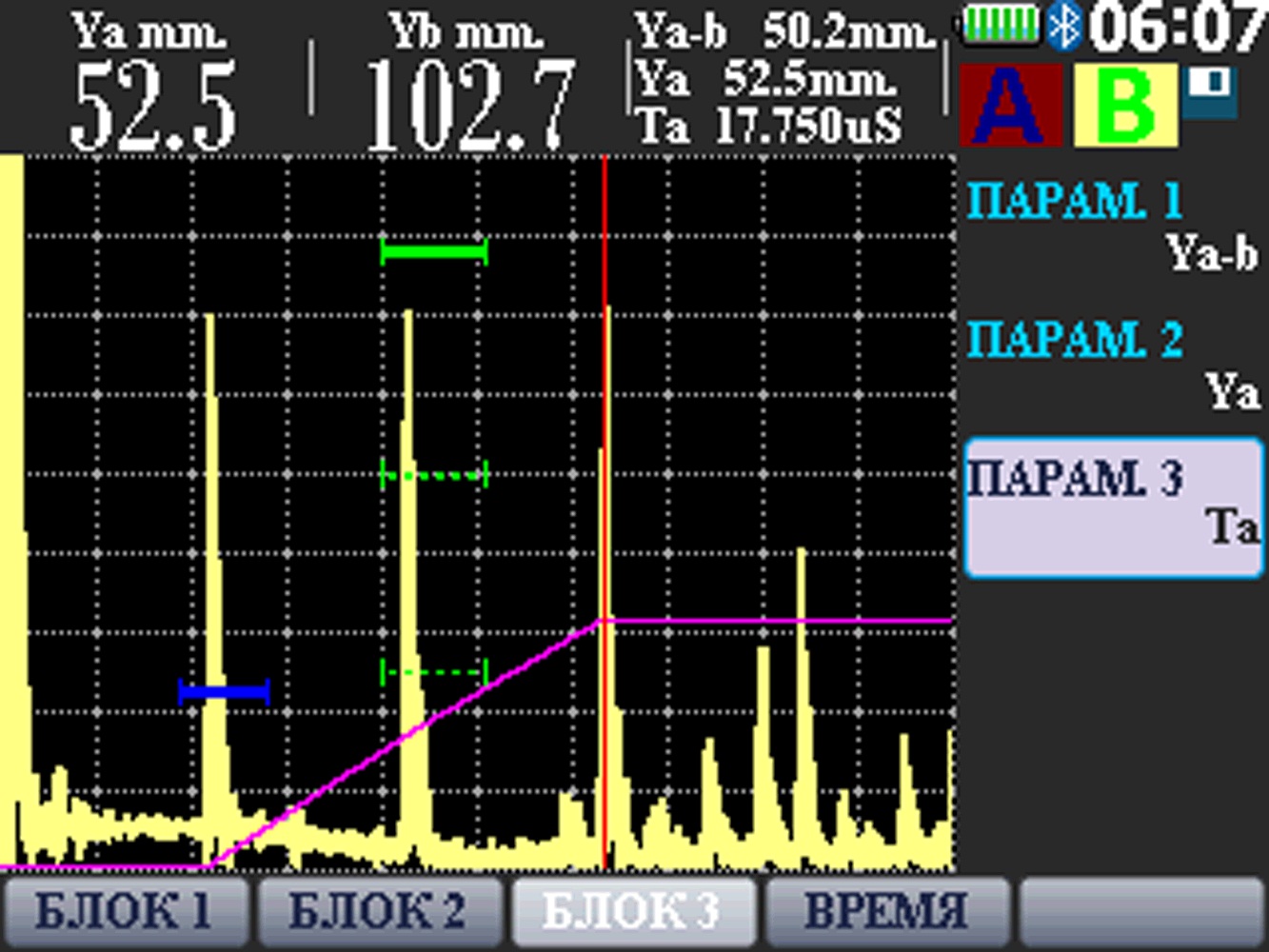

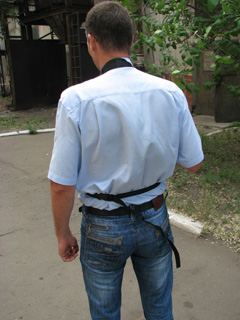

Использование навесного пояса-чехла с
дефектоскопом:
Комплект поставки дефектоскопа
ультразвукового NOVOTEST УД-1:
- ультразвуковой дефектоскоп
NOVOTEST УД-1 (электронный блок)
- преобразователи (2 шт.)
- кабель Lemo-Lemo
- блок питания и зарядное
устройство
- карта памяти
- паспорт, руководство
пользователя
- сумка
Дополнительные опции
для заказа:
- дополнительные
преобразователи к дефектоскопу
ультразвуковому
- дополнительные кабели к
дефектоскопу
- зарядное устройство
- стандартные образцы (СО-1,
СО-2, СО-3, СО-3Р и другие)
- стандартные образцы
предприятия
|
