Контрольные
образцы,
использующиеся
магнитопорошковым
дефектоскопом,
участвуют в
определении
качества
магнитной
суспензии. Также
их применяют в
режимах
намагничивания и
технологии
контроля по
необходимому
уровню
чувствительности.
|
|
Уровень
чувствительности
|
Минимальная
ширина дефекта,
мкм |
Протяженность
дефекта не
менее, мм |
|
А |
2,0 |
0,5 |
|
Б |
10,0 |
|
В |
25,0 |
Данные контрольные образцы изготавливаются в
соответствии со всеми необходимыми требованиями:
- ГОСТ 21105-87 (Неразрушающий
контроль магнитопорошковым
методом)
- ПНАЭ Г-7-015-89 (Сварные
соединения и наплавки по
правилам контроля)

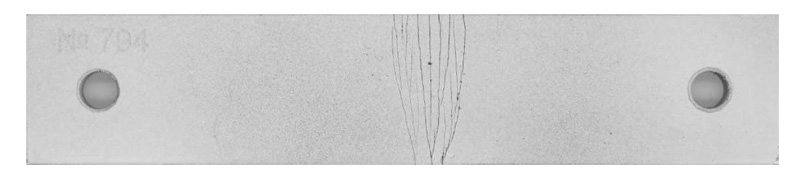

Отметим, что к каждому образцу прилагается
паспорт с фотографией трещины и описание её
характеристик.
При соблюдении всех необходимых условий
очистки и хранения срок использования образца
неограничен.
Технические
характеристики
Размер образца, мм - 100х30
Толщина образца, мм - 4 - 5
Материал сталь, мм 40Х13
Шероховатость контролируемой поверхности Rz40
|
