Шкафы автоматики ША
При использование приборов автоматики «Мастер Т-300», «Мастер Т-400»
«Трансформер-ML», «Трансформер-SL» и «БУПН» на объектах теплоснабжения
требуется размещение в специальных шкафах, обеспечивающих необходимую степень
защиты и подключение кабелей от исполнительных механизмов и информационных
датчиков.
Заказ комплектного шкафа автоматики серии ША (ТУ4238-012-11361385-2015) полностью готового к монтажу на объекте,
выполненного в соответствии с требованиями «Правилами устройства
электроустановок», существенно снижает затраты на этапах монтажа, пуско-наладки
и эксплуатации АСУ ТП.
Все шкафы соответствуют Техническому регламенту таможенного союза ТР ТС 004
2011 «О безопасности низковольтного оборудования» и Техническому регламенту
таможенного союза ТР ТС 020/2011 «Электромагнитная совместимость технических
средств».
Комплектность:
- схема электрическая принципиальная;
- паспорт.
В шкафу автоматики размещаются следующие элементы:
- приборы автоматики (диспетчеризации);
- модуль индикации и клавиатуры (для "Трансформер-ML" и
"Трансформер-SL");
- блок питания (для "Трансформер-ML" и "Трансформер-SL");
- автоматические выключатели, лампы световой сигнализации,
кнопки управления, переключатели, клеммники, розетка, лампа
освещения;
- дополнительное оборудование (по заказу).
Тип исполнения
Все шкафы серии ША имеют навесное исполнение.
Ввод кабельных линий осуществляется снизу. Внутренняя проводка шкафа
промаркирована, проложена в пластиковых коробах.
Степень защиты от внешних воздействий - IP54.
Модельный ряд
| Контроллер |
Шкаф |
Габариты |
|
Мастер Т-300.v1
|
ШАМ1-300-IP54
|
600×600×210
|
|
Мастер Т-300.v2
|
ШАМ2-300-IP54
|
600×600×210
|
|
Мастер Т-400-42
|
ШАМ-400-42-IP54 |
800×650×250
|
|
Мастер Т-400-05
|
ШАМ-400-05-IP54
|
800×650×250
|
|
Трансформер-ML
Трансформер-SL
|
ШАТ-33-IP54-Х-Х-Х-Х-Х
ШАТ-46-IP54-Х-Х-Х-Х-Х
ШАТ-66-IP54-Х-Х-Х-Х-Х
ШАТ-86-IP54-Х-Х-Х-Х-Х
ШАТ-106-IP54-Х-Х-Х-Х-Х
|
300×300×210
400×600×210
600×600×210
800×600×210
1000×600×210
|
|
БУПН М
|
ШАБУПН -IP54
|
300×300×210
|

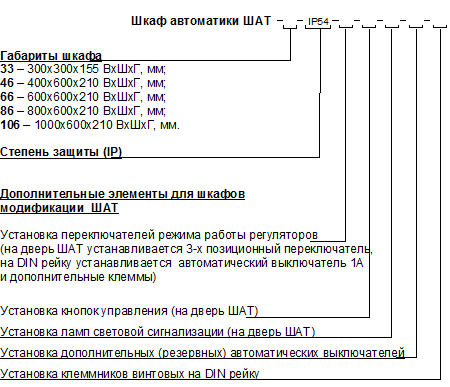

Форма заказа ШАТ
Пример записи при заказе:
Шкаф автоматики ШАТ-86-IP54-3-0-0-1-0.
Шкаф автоматики ШАТ-106-IP54-6-2-0-3-60

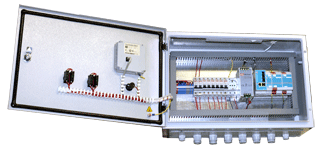

Внешний вид шкафов автоматики:
| Шкаф |
Фото |
|
ШАТ-46
|
|
|
ШАТ-66
|
|
|
ШАТ-106
|
|
|
