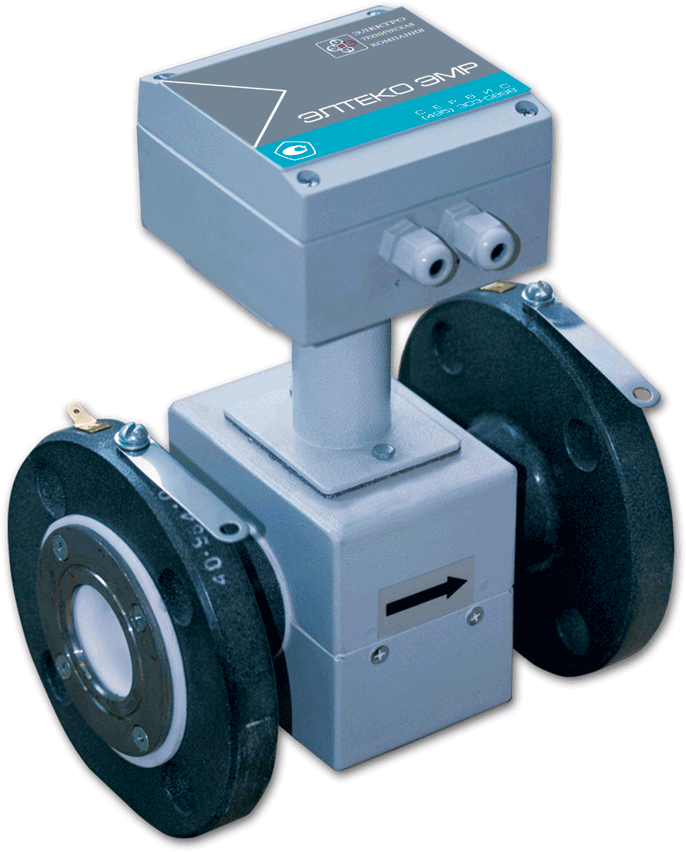

Электромагнитный расходомер "ЭЛТЕКО ЭРМ"
Электромагнитные расходомеры "ЭЛТЕКО ЭРМ" предназначены для преобразования
объемного расхода жидких токопроводящих сред в выходные электрические сигналы
(импульсный и цифровые интерфейсы). Применяются в качестве первичного
преобразователя расхода в составе теплосчетчика ЭЛТЕКО ТС.
Расходомеры "ЭЛТЕКО ЭРМ" могут быть использованы для контроля и учета, в том
числе коммерческого, объемного расхода жидкостей в составе теплосчетчиков в
жилищно-коммунальном хозяйстве и на промышленных предприятиях.
Расходомер "ЭЛТЕКО ЭРМ" имеет множество достоинств, позволяющих повысить
следующие параметры технологического процесса: долговременную стабильность
измерений, надежность технологических измерений. В результате, данный прибор
позволяет улучшить точность и воспроизводимость результатов измерений в течение
многих лет.
Преобразователи имеют исполнения, отличающиеся:
- диаметром условного прохода;
- наличием цифровых интерфейсов;
Основные характеристики
| Параметры измеряемой среды: |
Значение параметра: |
|
удельная электропроводимость, См/м
|
от 10-3 до 10
|
|
температура измеряемой среды °С
|
от 0 до 150
|
|
рабочее давление измеряемой среды, МПа, не
более
|
1,6
|
|
максимальное давление измеряемой среды, не
более МПа
|
2,5
|
|
не агрессивность к фторопласту Ф4 и
нержавеющей стали 12Х18Н10Т
|
Метрологические характеристики
Пределы допускаемой относительной погрешности:
- в диапазоне Qt-Qmax = ±2%
- в диапазоне Qmin-Qt = ±5%
| ДУ [mm] |
Qmin [m3/ч] |
Qt [m3/ч] |
Qnom [m3/ч] |
Qmax [m3/ч] |
|
15
|
0,026
|
0,1
|
1,3
|
2,6
|
|
20
|
0,046
|
0,18
|
2,3
|
4,6
|
|
25
|
0,07
|
0,28 |
3,5
|
7 |
|
32
|
0,12
|
0,48
|
6
|
12
|
|
40
|
0,18
|
0,72
|
9
|
18
|
|
50
|
0,28
|
1,10
|
14
|
28
|
|
65
|
0,48
|
1,90
|
24
|
48
|
|
80
|
0,72
|
2,80
|
36
|
72
|
|
100
|
1,10
|
4,50
|
57 |
114 |
| 150 |
2,50
|
10,0
|
128 |
256 |
где, Qmin – минимальное значение расхода, Qt – переходное значение расхода,
Qnom – номинальное значение расхода, Qmax – максимальное значение расхода.
Межповерочный интервал - 4 года.
|
