Станция катодной защиты «Тверца-СМ»
Станция катодной защиты «Тверца-СМ»
имеет модульную конструкцию и
предназначена для защиты от
коррозии подземных трубопроводов
и металлических конструкций
путем создания на них
отрицательного потенциала
относительно земли. Станция
разработана на основании
требований ОАО «ГАЗПРОМ» к
модульным станциям катодной
защиты. Отличительной
особенностью станции являются
высокий КПД и повышенная
защищенность от импульсного
воздействия.
Станция обладает возможностью
как ручного, так и
дистанционного управления и
съема телеметрической информации
через встроенный GSM-модем
900/1800 МГц.
В основе силового модуля лежит
импульсный регулируемый
стабилизатор тока , имеющий
аппаратные и программные защиты.
Каждый силовой модуль имеет
встроенный корректор мощности
Управление станцией
осуществляется:
- в ручном режиме
- с модуля
управления;
- в дистанционном
режиме - с
компьютера через
встроенный
GSM-модем.
Отображение режима работы и
параметров станции
осуществляется на экране дисплея
или на удаленном компьютере
через GSM-модем.
Для
увеличения тока защиты возможно
применение нескольких силовых
модулей
Области применения
- ГРО. Предприятия
коммунального
хозяйства;
- Предприятия
нефтяного,
газового,
химического и
промышленного
комплекса;
- Организации,
использующие
металлические
конструкции и
коммуникации в
почвах
обладающих
повышенной
коррозионной
активностью.

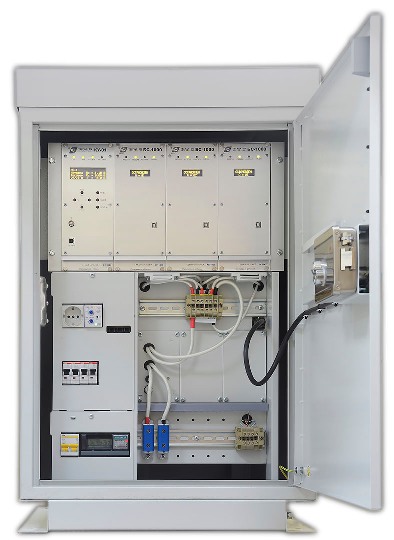

Конструкция станции
- Станция катодной
защиты выполнена
в виде модульной
конструкции
состоящей из
следующих
основных
составных частей
и модулей:
- вандалозащищенного
шкафа с
ограничением
доступа;
- от одного до
трех силовых
модулей ( в
зависимости от
комплектации);
- модуля
управления
сопряженного с
системами
дистанционного
контроля;
- автоматических
выключателей
- счетчик учета
времени защиты
сооружения
- счетчик учета
активной
электроэнергии
- устройства
защиты станции
от
перенапряжений
на питающей
линии
- устройства
защиты станции
от
перенапряжений
на защищаемом
объекте
- устройства
защиты станции
от
перенапряжений
на линии
контроля
потенциала
- электрическая
розетка
Режимы работы станции
- стабилизация
выходного
напряжения;
- автоматическое
поддержание
заданного
защитного
потенциала на
защищаемом
объекте;
- автоматическое
поддержание
заданной
величины
выходного тока;
Технические
характеристики
|
Тип станции |
модульный, конструктив 19 |
|
Тип преобразователя мощности |
резонансный |
|
Максимальное количество силовых модулей |
3 (7)* |
|
Диапазон регулирования выходного напряжения, В |
0...50 |
|
Диапазон регулирования выходного тока, А |
0...60 (0...140) |
|
Максимальная выходная мощность, кВт |
3 (7) |
|
Канал передачи данных |
CSD GSM, GPRS GSM |
|
Электропитание станции осуществляется от сети
переменного тока |
230(+23/-50) В |
|
(50±5%) Гц |
|
КПД при номинальном режиме работы не менее, % |
95 |
|
Коэффициент мощности станции не ниже |
0,99 |
|
Дискретность ручного задания выходного тока, А |
0,1 |
|
Диапазон изменения защитного потенциала, В |
0,5 |
|
Дискретность задания защитного потенциала, мВ |
10 |
|
Дискретность задания выходного тока, мА |
0,1 |
|
Дискретность задания защитного потенциала, мВ |
0,01 |
|
Габаритные размеры СКЗ, мм |
865х430х400 |
|
Точность поддержания выходного тока, % |
±2 |
|
Точность поддержания защитного потенциала, % |
±2 |
|
Входное сопротивление станции в цепи измерения
защитного потенциала, МОм |
10 |
|
Степень защиты IP 34 по ГОСТ 14254-96 |
IP 34 |
|
Диапазон рабочих температур |
-40°C…+55°C |
|
Вес модуля силового преобразователя, кг |
6,5 |
|
Вес модуля контроллера управления, кг |
5,8 |
|
Габаритные размеры (ширина х глубина х высота)
шкафа станции, мм |
585х520х905 (585х520х1245) |
|
Масса станции не более, кг |
38 |
|
Срок службы станции составляет не менее, лет |
15 |
* в скобках указаны
параметры при двухсекционном исполнении
Характеристики силового модуля
- Максимальная выходная мощность
P=1кВт;
- Максимальное выходное напряжение
U=48В;
- Максимальный выходной ток I=20А;
- Коэффициент мощности силового
модуля - не менее 0.99;
- КПД одного силового модуля не
менее 96%.
|
